چالش آب های زیرزمینی در گودبرداری؛ ۵ روش حیاتی آب بندی که هر مجری باید بداند

آب بندی دیوارهای گود یکی از حیاتی ترین مراحل در گودبرداری شهری است که مستقیماً بر ایمنی پروژه، پایداری دیواره ها و هزینه نهایی ساخت وساز اثر می گذارد. نفوذ آب زیرزمینی می تواند باعث کاهش مقاومت خاک، نشست دیواره ها، تخریب پی و توقف عملیات اجرایی شود. به همین دلیل آب بندی نه یک اقدام جانبی، بلکه بخشی از سیستم پایدارسازی گود محسوب می شود.

در پروژه های عمیق شهری، مدیریت آب تنها به معنای جلوگیری از نفوذ نیست؛ بلکه شامل کنترل فشار هیدرواستاتیک، هدایت جریان آب، جلوگیری از شسته شدن خاک و کاهش ریسک خوردگی مصالح سازه ای نیز می شود. انتخاب روش مناسب آب بندی وابسته به مطالعات ژئوتکنیک، تراز آب زیرزمینی، نوع خاک و شرایط اجرایی پروژه است.

تعریف مهندسی آب بندی گود

آب بندی گود فرآیندی است که در آن از ورود آب به محدوده گودبرداری، کف سازه و دیواره ها جلوگیری می شود یا جریان آن کنترل می گردد. این فرآیند معمولاً با ترکیب اقدامات سازه ای، استفاده از مصالح عایق و اجرای سیستم های زهکشی انجام می شود.

هدف اصلی آب بندی در گودبرداری شامل موارد زیر است:

• جلوگیری از نفوذ آب زیرزمینی به داخل گود
• کاهش فشار هیدرواستاتیک وارد بر دیواره ها
• حفظ پایداری خاک اطراف سازه
• جلوگیری از نشست و ریزش دیواره ها
• افزایش دوام و عملکرد سازه در بلندمدت

مکانیسم نفوذ آب در دیواره های گود

آب از طریق مسیرهای مختلفی وارد گود می شود و شناخت این مسیرها پایه طراحی صحیح سیستم آب بندی است.

در خاک های دانه ای مانند ماسه و شن، آب از طریق فضاهای خالی بین ذرات حرکت می کند. در خاک های رسی یا لایه ای، ترک ها و شکستگی ها مسیر اصلی عبور آب هستند. در مناطق شهری، وجود تأسیسات مدفون، گمانه های حفاری قدیمی و لایه های ناهمگن خاک، جریان آب را پیچیده تر می کند.

نفوذ آب می تواند پیامدهای زیر را به همراه داشته باشد:

• کاهش مقاومت برشی خاک اطراف دیواره
• ایجاد فشار جانبی اضافی بر سازه نگهبان
• شسته شدن خاک و ایجاد حفره
• خوردگی آرماتور و بتن
• افزایش هزینه و زمان پروژه

طبقه بندی روش های آب بندی دیوار گود

روش های آب بندی را می توان در سه گروه اصلی طبقه بندی کرد که در عمل معمولاً به صورت ترکیبی استفاده می شوند.

روش های سازه ای

در این رویکرد، دیواره گود خود نقش مانع نفوذ آب را ایفا می کند. دیوار دیافراگمی، شمع های درجا، سپرکوبی و بتن های کم نفوذ از مهم ترین گزینه ها هستند.

ویژگی اصلی این روش ها، هم زمانی عملکرد سازه ای و آب بندی است. بتن های با نفوذپذیری پایین، استفاده از افزودنی های کریستال ساز، کنترل نسبت آب به سیمان و اجرای صحیح واتراستاپ ها، از عوامل کلیدی موفقیت این سیستم محسوب می شوند.

این روش برای گودهای عمیق، پروژه های حساس شهری و شرایطی با فشار بالای آب زیرزمینی مناسب است؛ اما هزینه اجرا و حساسیت بالا به کیفیت عملیات از محدودیت های آن به شمار می رود.

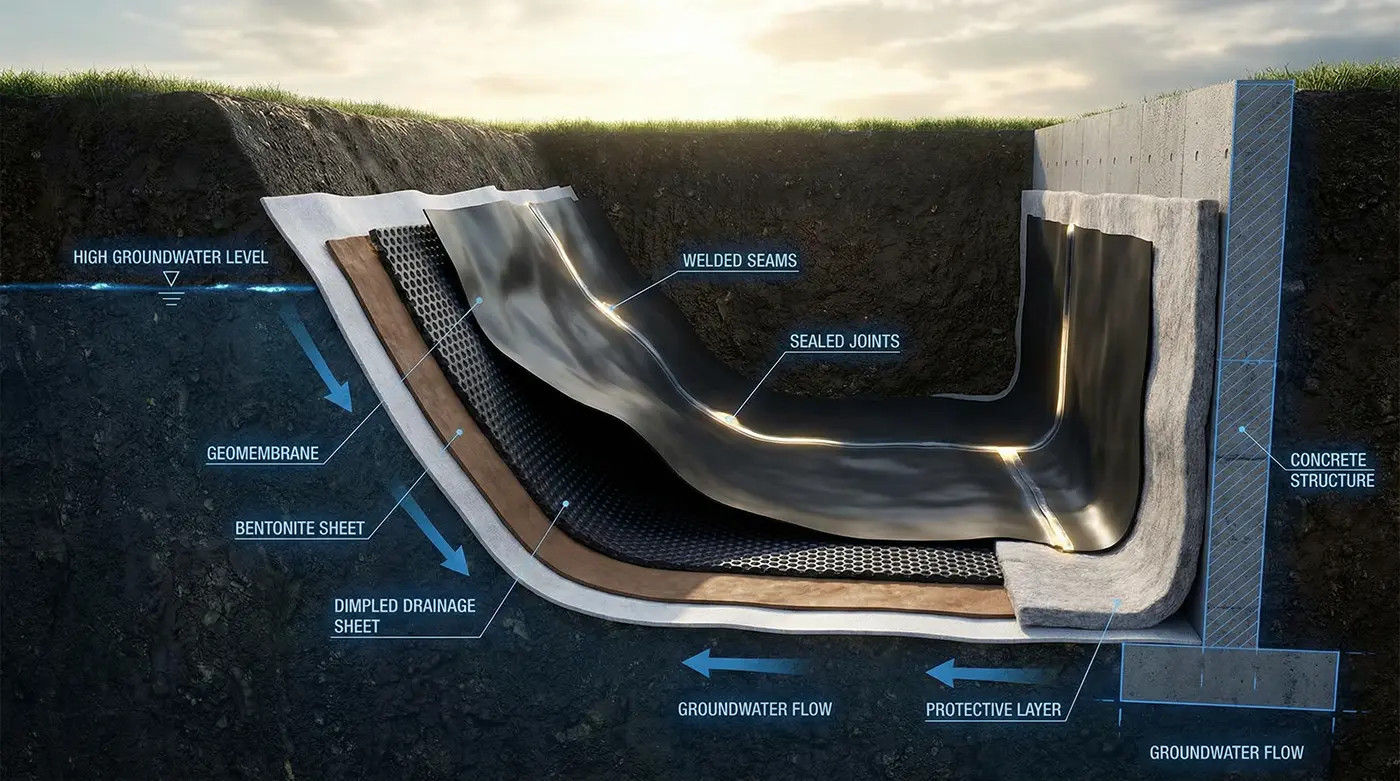

روش های غشایی و عایق کاری

در این روش از لایه های ژئوسنتتیک برای جلوگیری از عبور آب استفاده می شود. ژئوممبران ها، ورق های بنتونیتی، ژئوتکستایل ها و دیمپلد شیت ها با ایجاد یک لایه حائل بین خاک و سازه، مانع مهاجرت آب می شوند.

نفوذپذیری بسیار پایین این مصالح باعث شده در پروژه هایی با سطح آب زیرزمینی بالا، نقش مهمی در آب بندی ایفا کنند. با این حال، عملکرد آن ها وابسته به نصب دقیق، جوش استاندارد درزها و محافظت در برابر آسیب های مکانیکی است.

بدون این الزامات اجرایی، حتی بهترین عایق های پلیمری نیز دوام بلندمدت نخواهند داشت.

سیستم های زهکشی

زهکشی به معنای حذف آب نیست، بلکه مدیریت آن است. در این سیستم ها سطح آب زیرزمینی پایین آورده می شود یا مسیر حرکت آن کنترل می گردد.

روش های رایج شامل موارد زیر است:

• چاه عمیق (Deep Well)
• سیستم Well Point
• پمپ از چاهک (Sump Pumping)
• زهکش های افقی و لوله ای
• الکترو اسمز
• انجماد خاک

زهکشی فشار هیدرواستاتیک وارد بر دیواره ها را کاهش می دهد و در بسیاری از پروژه ها عامل اصلی موفقیت آب بندی است. این سیستم ها نیازمند نگهداری و پایش مداوم هستند.

تحلیل فنی روش های رایج آب بندی

تزریق دوغاب

در خاک های نفوذپذیر یا ترک دار، تزریق دوغاب سیمانی یا شیمیایی می تواند مسیرهای عبور آب را مسدود کند. این روش علاوه بر کاهش نفوذپذیری، مقاومت برشی خاک را نیز افزایش می دهد. موفقیت آن وابسته به شناخت مسیر جریان آب و کیفیت اجراست.

دیوار دیافراگمی

یکی از مؤثرترین راهکارها در پروژه های عمیق شهری است. این دیوارها هم زمان نقش سازه نگهبان و مانع نفوذ آب را دارند. پیوستگی پانل ها و کنترل درزها مهم ترین عامل عملکرد مناسب آن است.

شاتکریت آب بند

شاتکریت بیشتر نقش تثبیتی و تکمیلی دارد. این روش نشت سطحی را کاهش می دهد اما برای مقابله با فشار آب زیرزمینی به تنهایی کافی نیست و باید در کنار سایر سیستم ها استفاده شود.

ژئوممبران و عایق های پلیمری

نفوذپذیری نزدیک به صفر این مصالح، آن ها را به گزینه ای مؤثر برای پروژه های با آب زیرزمینی بالا تبدیل کرده است. اجرای دقیق درزها و محافظت مکانیکی شرط اصلی دوام آن هاست.

خطاهای اجرایی رایج در آب بندی گود

بیشترین شکست پروژه ها ناشی از انتخاب روش اشتباه نیست؛ بلکه نتیجه اجرای ناقص یا ساده سازی مسئله است.

اشتباهات متداول شامل موارد زیر است:

• نادیده گرفتن مطالعات ژئوتکنیک
• انتخاب یک روش به عنوان راه حل قطعی
• عدم پایش نشت های اولیه
• اجرای ضعیف درزهای اجرایی
• بی توجهی به نگهداری سیستم زهکشی

آب همیشه مسیر ضعیف تر را پیدا می کند. یک نشتی کوچک اگر به موقع کنترل نشود، به مسیر اصلی جریان تبدیل می شود.

تجربه میدانی از پروژه های گودبرداری

در پروژه های واقعی، موفق ترین سیستم های آب بندی آن هایی هستند که با نگاه سیستمی طراحی شده اند. ترکیب دیوار سازه ای، لایه عایق و زهکشی، عملکردی پایدار ایجاد می کند.

در بسیاری از گودهای عمیق شهری، اجرای هم زمان دیوار دیافراگمی، ژئوممبران و سیستم Well Point باعث شده فشار آب کنترل شود، نشت های موضعی حذف گردد و پایداری خاک حفظ شود.

تجربه نشان می دهد اگر آب بندی از ابتدا در طراحی لحاظ نشود و به عنوان اقدام اصلاحی بعدی در نظر گرفته شود، هزینه ها چند برابر خواهد شد.

مدل ترکیبی بهینه برای پروژه های شهری

بهترین رویکرد در آب بندی گود استفاده از مدل ترکیبی است:

• سازه نگهبان با قابلیت آب بندی
• لایه غشایی برای جلوگیری از نشت
• سیستم زهکشی برای کنترل فشار آب

این ترکیب، ریسک شکست را به حداقل می رساند و هزینه های بلندمدت پروژه را کاهش می دهد.

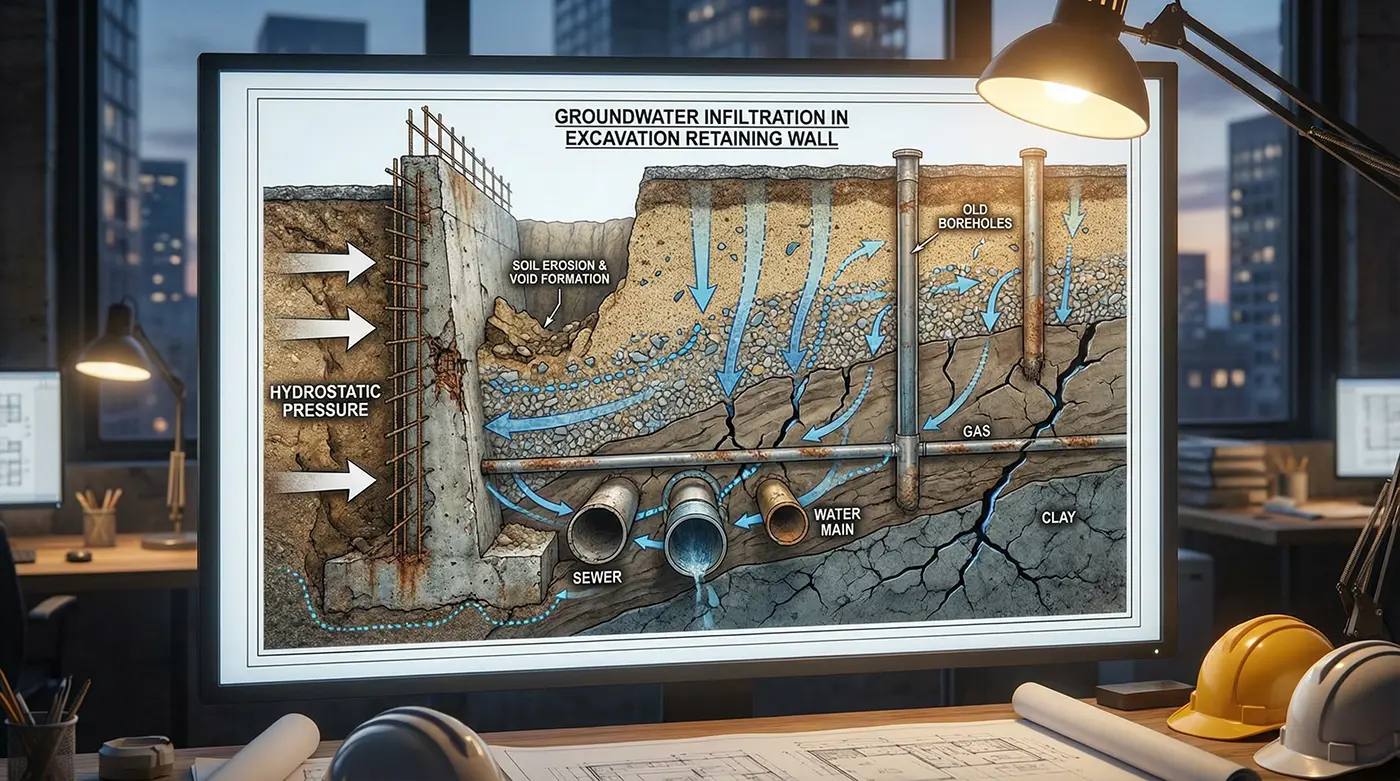

سناریوهای شکست واقعی در آب بندی گود

در بسیاری از پروژه های شهری، مشکل آب بندی دیوارهای گود نه به دلیل انتخاب روش اشتباه، بلکه به علت فرض های خوش بینانه در مرحله طراحی رخ می دهد. یکی از رایج ترین سناریوها مربوط به گودهایی است که در آن ها تنها به دیوار سازه ای اکتفا شده و سیستم زهکشی به عنوان گزینه ثانویه در نظر گرفته شده است. با بالا آمدن تراز آب زیرزمینی در فصل بارندگی، فشار هیدرواستاتیک افزایش یافته و نشت از درزهای اجرایی آغاز می شود. این نشت در ابتدا جزئی است اما به تدریج مسیر پایدار جریان شکل می گیرد و خاک ریزدانه از پشت دیوار شسته می شود. نتیجه، نشست موضعی، ترک در سازه نگهبان و توقف عملیات اجرایی خواهد بود.

سناریوی دیگر مربوط به استفاده از ژئوممبران بدون محافظ مکانیکی است. در این حالت، آسیب های کوچک ناشی از عملیات خاک برداری یا تماس با مصالح تیز باعث ایجاد پارگی های نقطه ای می شود. این پارگی ها در زمان اجرا دیده نمی شوند اما پس از افزایش فشار آب، به مسیر اصلی نفوذ تبدیل می شوند و کل سیستم آب بندی را بی اثر می کنند.

تجربه پروژه های عمیق نشان می دهد کوچک ترین نقص در پیوستگی سیستم آب بندی، به سرعت به نقطه ضعف غالب تبدیل می شود.

محدودیت های اجرایی روش های رایج آب بندی

هیچ روش آب بندی دیوارهای گود بدون محدودیت نیست و نادیده گرفتن این موضوع، منجر به تصمیم های پرهزینه می شود.

دیوار دیافراگمی در خاک های ناهمگن یا دارای عدسی های ماسه ای رفتار یکنواختی ندارد و درز بین پانل ها به نقطه ضعف تبدیل می شود. در چنین شرایطی، حتی با کیفیت بتن بالا نیز احتمال نشت وجود دارد و نیاز به تزریق تکمیلی اجتناب ناپذیر است.

ژئوممبران ها در برابر فشار آب عملکرد بسیار خوبی دارند اما وابستگی شدید به کیفیت جوش درزها دارند. خطای اجرایی کوچک در اتصال ورق ها می تواند کل سیستم را بی اثر کند. همچنین در پروژه هایی با نشست های بعدی خاک، امکان پارگی یا جداشدگی وجود دارد.

سیستم Well Point در خاک های رسی یا دارای نفوذپذیری پایین کارایی محدودی دارد و زمان لازم برای کاهش تراز آب ممکن است با برنامه اجرایی پروژه همخوانی نداشته باشد.

تزریق دوغاب در صورتی موفق است که مسیر جریان آب به درستی شناسایی شود. تزریق کور نه تنها آب بندی ایجاد نمی کند بلکه می تواند مسیرهای جدیدی برای حرکت آب بسازد.

چارچوب تصمیم گیری مهندسی برای انتخاب روش آب بندی

انتخاب روش آب بندی دیوارهای گود باید بر اساس یک منطق تصمیم گیری مشخص انجام شود، نه تجربه شخصی یا الگوی پروژه های قبلی.

اگر تراز آب زیرزمینی پایین و خاک نسبتاً پایدار باشد، ترکیب زهکشی موضعی و شاتکریت می تواند پاسخ گو باشد.
در شرایطی که آب زیرزمینی بالا و فشار جانبی قابل توجه است، سازه نگهبان باید نقش اصلی آب بندی را بر عهده بگیرد و استفاده از دیوار دیافراگمی یا شمع های پیوسته منطقی تر است.
در پروژه هایی با حساسیت بالا نسبت به نشت (مانند مجاورت سازه های موجود)، افزودن لایه غشایی به سیستم سازه ای ضروری است.
زمانی که نشت پس از اجرا ظاهر می شود، روش های تزریقی تنها گزینه عملی خواهند بود.

قاعده کلیدی این است که روش آب بندی دیوارهای گود باید متناسب با منبع اصلی نفوذ انتخاب شود:
اگر مشکل فشار آب است → کنترل هیدرواستاتیک اولویت دارد.
اگر مشکل مسیر نفوذ است → انسداد و عایق کاری مؤثرتر است.
اگر هر دو وجود دارند → سیستم ترکیبی اجتناب ناپذیر است.

پارامترهای کلیدی در مقایسه روش های آب بندی

برای تبدیل مقایسه ها به ابزار تصمیم گیری، ارزیابی باید بر اساس پارامترهای مهندسی انجام شود:

• محدوده فشار آب قابل تحمل
• نوع خاک مناسب برای اجرا (شناخت انواع خاک در ساختمان‌ سازی)
• حساسیت به خطای اجرایی
• نیاز به نگهداری و پایش
• رفتار در بلندمدت و پس از نشست خاک

روش هایی که در نگاه اول اقتصادی به نظر می رسند، در صورت نیاز به پایش دائمی یا تزریق های مکرر، ممکن است در بلندمدت پرهزینه تر از گزینه های سازه ای باشند.

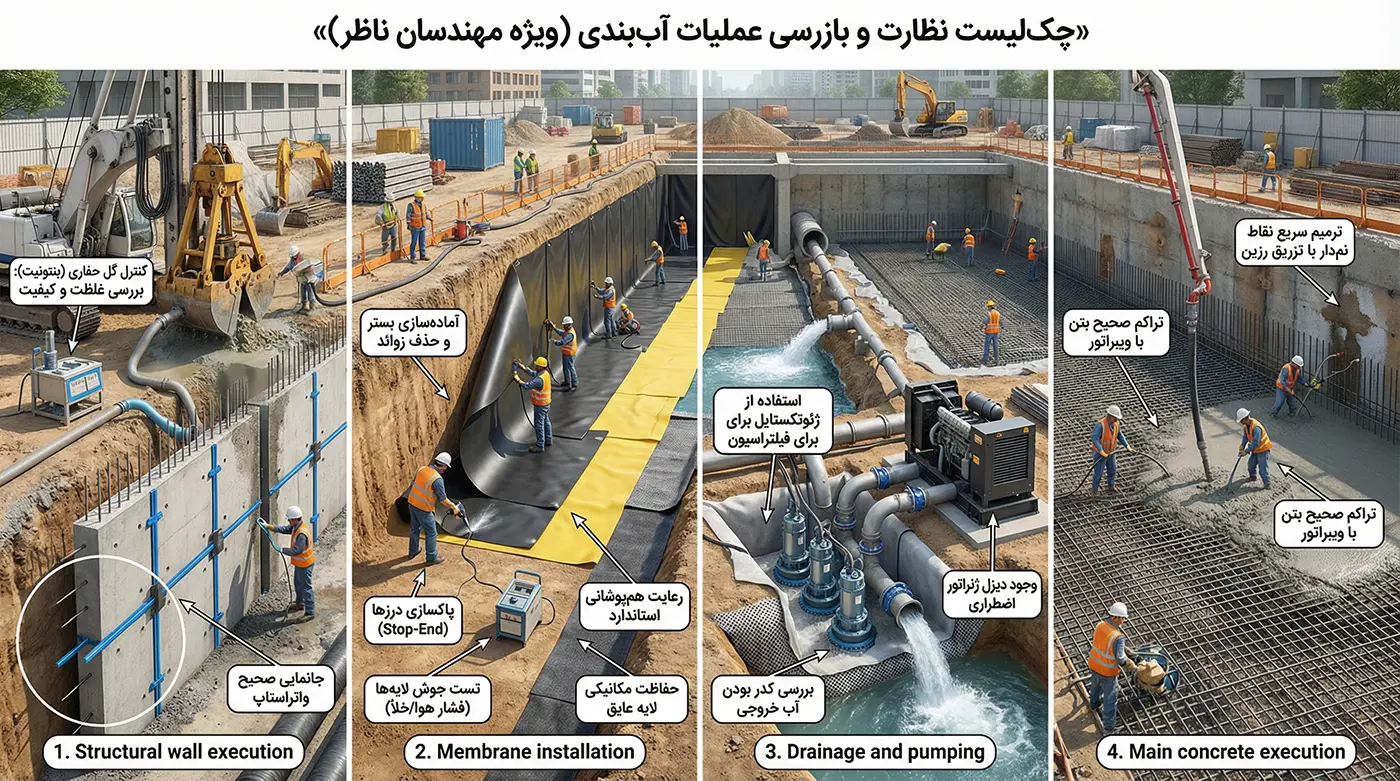

چک لیست نظارت و بازرسی عملیات آب بندی (ویژه مهندسان ناظر)

بسیاری از شکست های آب بندی نه در دفتر طراحی، بلکه در کارگاه و به دلیل عدم رعایت جزئیات اجرایی رخ می دهند. در هر مرحله از پروژه، موارد زیر باید با دقت کنترل شوند:

۱. در مرحله اجرای دیوار سازه ای (دیافراگمی یا شمع)

• [ ] کنترل گل حفاری (بنتونیت): غلظت و کیفیت گل حفاری برای جلوگیری از ریزش دیواره چاهک و اختلاط با بتن (که منجر به ایجاد رگه های نفوذپذیر می شود).

• [ ] پاکسازی درزها (Stop-End): اطمینان از تمیز کردن کامل لبه پانل قبلی قبل از بتن ریزی پانل جدید برای جلوگیری از نشت در فصل مشترک.

• [ ] جانمایی واتراستاپ: نصب دقیق و مهار صحیح واتراستاپ ها (PVC یا منبسط شونده) تا در هنگام بتن ریزی جابه جا یا خم نشوند.

۲. در مرحله نصب لایه های غشایی (ژئوممبران/بنتونیتی)

• [ ] آماده سازی بستر: حذف هرگونه زائده تیز، میلگرد اضافی یا سنگریزه از روی سطح دیوار (شاتکریت زیرین باید کاملاً صاف و هموار باشد).

• [ ] تست جوش لایه ها: انجام تست فشار هوا (Air Pressure Test) یا تست خلاء بر روی درزهای جوش کاری شده ورق های پلی اتیلن.

• [ ] هم پوشانی (Overlap): رعایت حداقل میزان هم پوشانی لایه ها (معمولاً ۱۰ تا ۱۵ سانتی متر) بر اساس دستورالعمل سازنده.

• [ ] حفاظت مکانیکی: نصب سریع لایه محافظ (مثل دیمپلد شیت یا یونولیت) بلافاصله پس از نصب عایق برای جلوگیری از پارگی در زمان آرماتوربندی پی.

۳. در مرحله زهکشی و پمپاژ

• [ ] فیلتراسیون: استفاده از پارچه ژئوتکستایل مناسب دور لوله های زهکش برای جلوگیری از ورود ذرات خاک و گرفتگی (Clogging) سیستم.

• [ ] بررسی آب خروجی: اگر آب خروجی از پمپ ها «کدر» باشد، نشان دهنده شسته شدن ریزدانه های خاک (Piping) است و باید فوراً عملیات متوقف گردد.

• [ ] پشتیبانی برق: وجود دیزل ژنراتور اضطراری برای پمپ ها؛ خاموش شدن ناگهانی پمپ ها در گودهای پرآب می تواند باعث بالا آمدن سریع تراز آب و تخریب دیواره ها شود.

۴. در مرحله بتن ریزی سازه اصلی

• [ ] تراکم بتن: استفاده صحیح از ویبراتور برای حذف حفره های هوا (لانه زنبوری) که مسیرهای مستقیم برای نفوذ آب هستند.

• [ ] ترمیم های موضعی: شناسایی سریع نقاط “نم دار” پس از قالب برداری و اقدام به تزریق رزین پلی اورتان پیش از نهایی شدن نازک کاری.

سوالات متداول در زمینه آب بندی دیوارهای گود

در ادامه به برخی از پرتکرارترین پرسش های مهندسان و کارفرمایان در خصوص مدیریت آب های زیرزمینی (آب بندی دیوارهای گود) پاسخ می دهیم:

۱. ارزان ترین روش برای آب بندی دیواره های گود چیست؟

هزینه آب بندی کاملاً به تراز آب و نوع خاک بستگی دارد. اما به طور کلی، استفاده از زهکشی به روش پمپ از چاهک (Sump Pumping) به همراه شاتکریت در گودهای کم عمق با نشت محدود، کم هزینه ترین روش محسوب می شود. هرچند در پروژه های عمیق، هزینه نکردن برای عایق های غشایی می تواند باعث خسارات جبران ناپذیر در آینده شود.

۲. آیا استفاده از افزودنی های بتن (کریستال ساز) به تنهایی برای آب بندی کافی است؟

خیر. افزودنی های کریستال ساز نفوذپذیری بدنه بتن را کاهش می دهند، اما در برابر ترک های سازه ای و درزهای اجرایی (Cold Joints) ضعیف هستند. برای یک آب بندی مطمئن، حتماً باید در کنار بتن نفوذناپذیر، از واتراستاپ در درزها و لایه های زهکش در پشت دیوار استفاده کرد.

۳. تفاوت اصلی بین ژئوممبران و ورق های بنتونیتی در چیست؟

ژئوممبران ها (مانند PVC یا HDPE) کاملاً نفوذناپذیرند و به صورت سد فیزیکی عمل می کنند، اما نیاز به جوشکاری دقیق دارند. در مقابل، ورق های بنتونیتی خاصیت خودترمیم شوندگی دارند؛ یعنی در تماس با آب متورم شده و حفره های ریز را پر می کنند. انتخاب بین این دو به فشار آب و حساسیت سازه بستگی دارد.

۴. چه زمانی باید از سیستم زهکشی Well Point استفاده کرد؟

این سیستم زمانی بهترین کارایی را دارد که با خاک های ماسه ای و دانه ریز مواجه باشیم و بخواهیم تراز آب زیرزمینی را قبل از شروع خاک برداری، حدود ۵ تا ۶ متر پایین بیاوریم. در خاک های رسی سنگین، کارایی این روش به شدت کاهش می یابد.

۵. نشت آب پس از اتمام گودبرداری و اجرای فونداسیون را چگونه می توان مهار کرد؟

در این مرحله که دسترسی به پشت دیوار قطع شده، از روش تزریق رزین های پلی اورتان یا اپوکسی (Injection Grouting) استفاده می شود. این مواد در مجاورت آب منبسط شده و مسیرهای نفوذ را از داخل به خارج مسدود می کنند.

جمع بندی نهایی

آب بندی دیوارهای گود یک محصول، یک تکنیک یا یک مرحله نیست؛ یک فرآیند مهندسی پیوسته است که از شناخت زمین آغاز می شود و تا اجرا و پایش ادامه دارد. هیچ روش مطلقی وجود ندارد و انتخاب بهینه تنها با تحلیل شرایط ژئوتکنیکی، تراز آب و الزامات پروژه ممکن است.

پروژه ای که در آن آب بندی به عنوان یک آیتم جانبی دیده شود، دیر یا زود با نشت، توقف عملیات یا افزایش هزینه مواجه خواهد شد. اما زمانی که این موضوع بخشی از سیستم پایدارسازی در نظر گرفته شود، ایمنی، دوام و اقتصاد پروژه هم زمان تأمین می شود.

در مهندسی گودبرداری، هدف حذف آب نیست؛ شناخت، هدایت و مهار آن است. همین تفاوت نگاه است که پروژه معمولی را از پروژه مهندسی شده جدا می کند.
