آموزش سیم کشی ساختمان: مراحل، انواع سیم و هزینه هر متر

خلاصه سریع : سیم کشی ساختمان در پنج مرحله اصلی انجام می شود: بررسی نیاز و طراحی نقشه برق، انتخاب سیم و تجهیزات مناسب هر مصرف کننده، اجرای فیزیکی سیم کشی و نصب کلید و پریز، تست کامل مدارها، و مستندسازی نقشه نهایی. سایز سیم بسته به کاربرد بین ۱.۵ تا ۶ میلی متر مربع متغیر است و هزینه اجرا معمولاً به صورت متری یا زیربنایی محاسبه می شود.

سیم کشی ساختمان چیست؟

سیم کشی ساختمان به مجموعه عملیاتی گفته می شود که طی آن سیستم برق مورد نیاز ساختمان -از سیم و کابل گرفته تا کلید، پریز، تابلو برق و مدارهای روشنایی- طراحی، اجرا و آزمایش می شود. این کار فقط انتقال برق از کنتور به نقاط مصرف نیست؛ روشنایی، پریزها، سیستم اعلام حریق، آیفون تصویری و حتی زیرساخت شبکه و صوت وتصویر هم بخشی از همین طراحی اند.

در ایران، مرجع فنی الزامی برای طراحی و اجرای این سیستم، مبحث سیزدهم مقررات ملی ساختمان (طرح و اجرای تأسیسات برقی ساختمان ها) است. رعایت این مبحث هم برای گرفتن تأییدیه پایان کار لازم است و هم ایمنی ساکنان را تضمین می کند؛ بنابراین قبل از شروع هر پروژه، طراحی باید با همین مرجع تطبیق داده شود، نه صرفاً استانداردهای عمومی یا خارجی.

انواع سیم کشی ساختمان: روکار یا توکار؟

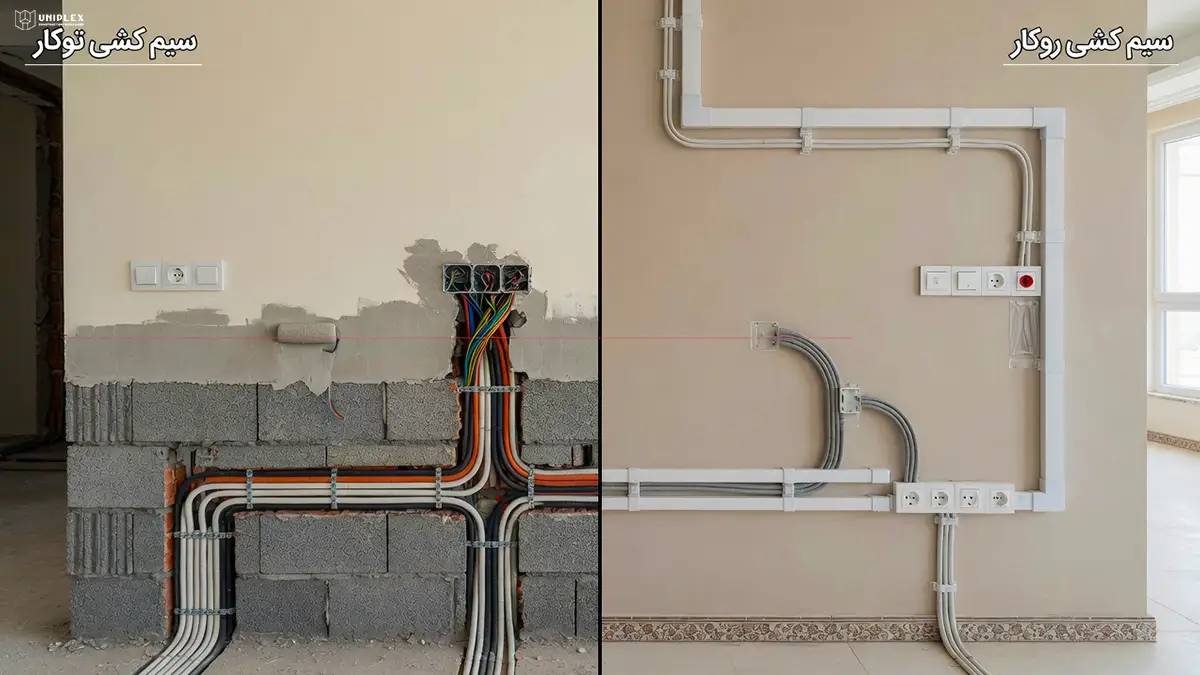

سیم کشی روکار و توکار

سیم کشی ساختمان معمولاً به یکی از دو روش زیر اجرا می شود:

توکار: سیم ها و لوله ها زیر گچ یا داخل دیوار پنهان می شوند. این روش امروز در اکثر ساختمان های مسکونی و اداری ایران استاندارد است، چون هم ظاهر تمیزتری دارد و هم در برابر آسیب فیزیکی مقاوم تر است.

روکار: سیم ها داخل داکت یا کانال روی سطح دیوار قرار می گیرند. اجرای آن سریع تر و ارزان تر است و بیشتر برای بازسازی، سوله ها، انبارها یا جاهایی که کندن دیوار امکان پذیر نیست انتخاب می شود.

برای اجرای تمیز سیم کشی روکار، استفاده از داکت و ترانکینگ مناسب (مثل محصولات سوپیتا) کمک می کند سیم ها هم از نظر ایمنی محافظت شوند و هم فضای اجراشده مرتب بماند.

سایز سیم مناسب هر مصرف کننده

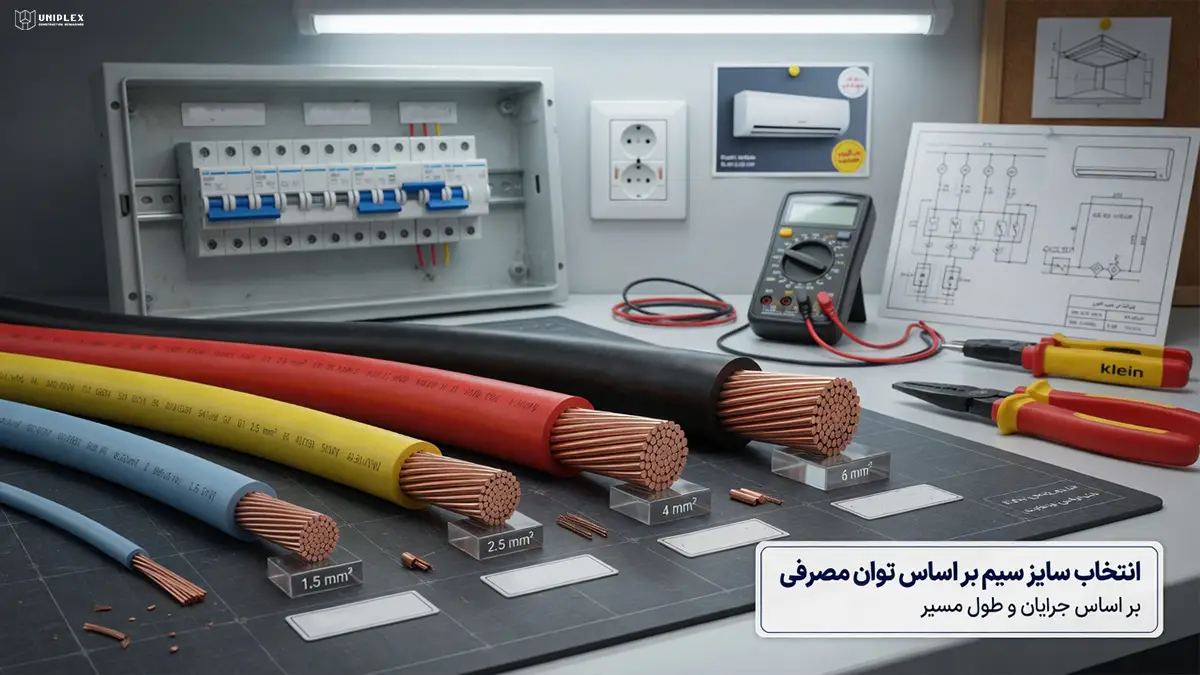

سایز سیم مناسب هر مصرف کننده

انتخاب سایز سیم درست، مهم ترین عامل ایمنی و دوام سیم کشی است. جدول زیر بر اساس رایج ترین کاربردهای خانگی تنظیم شده:

در همه این موارد، استفاده از سیم افشان استاندارد (مطابق مبحث سیزدهم) و اجرای همزمان سیستم ارت (سیم زمین) الزامی است؛ این نکته ای است که در بازرسی پایان کار همیشه بررسی می شود و نادیده گرفتنش خطر برق گرفتگی را بالا می برد.

آموزش سیم کشی ساختمان قدم به قدم

سیم کشی ساختمان یک فرایند نظام مند است که هر مرحله اش وابسته به مرحله قبل است. در ادامه هر پنج مرحله را به ترتیب اجرا می بینید.

مرحله ۱: بررسی نیاز و طراحی نقشه برق

قبل از هر کاری، توان مصرفی کل واحد، تعداد و محل روشنایی ها، پریزها و دستگاه های پرمصرف (کولر، ماشین لباسشویی) را لیست کنید. اگر نیاز به سیستم های جانبی مثل آیفون تصویری، دوربین یا صوت و تصویر دارید، همین الان در نقشه لحاظ شان کنید؛ اضافه کردن آن ها بعد از گچ کاری هزینه چند برابر دارد.

نقشه نهایی باید مسیر سیم ها، محل مدارها و نقاط نصب دستگاه ها را دقیق مشخص کند و کاملاً منطبق بر مبحث سیزدهم مقررات ملی ساختمان باشد؛ این تنها مرجعی است که در بازرسی پایان کار و صدور پایان کار ساختمان در ایران ملاک قرار می گیرد.

مرحله ۲: انتخاب سیم، کابل و تجهیزات مناسب

بر اساس جدول سایز سیم بالا، سیم افشان استاندارد را برای هر مدار تهیه کنید. برای تشخیص سریع تر مدارها، رنگ بندی رایج بازار را رعایت کنید (مثلاً فاز قرمز یا قهوه ای، نول آبی، ارت زرد-سبز)؛ این کار در تعمیرات آینده وقت زیادی صرفه جویی می کند.

برای انتخاب کلید، پریز و تابلو برق هم به توان مصرفی هر مدار و استاندارد بودن قطعات (دارای علامت استاندارد ایران) توجه کنید. اگر مسیر سیم کشی روکار است، از داکت و ترانکینگ مناسب (مثل سوپیتا) استفاده کنید تا هم سیم ها از رطوبت و ضربه محافظت شوند و هم نمای کار مرتب بماند.

مرحله ۳: اجرای فیزیکی سیم کشی و نصب

در این مرحله، مسیر لوله ها یا داکت ها کنده یا نصب می شود، سیم ها داخل آن ها رد می شوند و کلید، پریز و تابلو برق سر جای خود نصب می گردند. برای مثال، در بیشتر واحدهای مسکونی، مسیر اصلی از کنتور تا تابلو برق داخل واحد با کابل ۶ میلی متر اجرا می شود و از همان تابلو، مدارهای جداگانه برای روشنایی، پریز و کولر گازی منشعب می شوند تا قطعی یک مدار، بقیه خانه را از برق نیندازد.

این مرحله نیاز به مهارت فنی دارد؛ اگر خودتان برقکار حرفه ای نیستید، حتماً از یک تکنسین مجرب کمک بگیرید، چون اشتباه در این بخش مستقیماً به ایمنی ساکنان برمی گردد.

مرحله ۴: مستندسازی و برچسب گذاری

بعد از نصب، نقشه نهایی سیم کشی، محل دقیق مدارها و لیست تجهیزات استفاده شده را مستند کنید. این مستندات برای تعمیرات، توسعه یا تغییر سیستم برق در آینده حیاتی است.

همه قطعات، سیم ها و مدارها را برچسب گذاری کنید تا در صورت بروز مشکل، به سرعت مدار مربوطه شناسایی شود؛ به خصوص روی تابلو برق، برچسب هر فیوز باید مشخص کند کدام بخش خانه را پوشش می دهد.

مرحله ۵: تست، عیب یابی و نگهداری دوره ای

قبل از تحویل نهایی، ولتاژ، جریان و عملکرد صحیح هر کلید و پریز را تست کنید و مطمئن شوید سیستم ارت درست کار می کند. هر گونه جرقه، گرم شدن غیرعادی کلید یا بوی سوختگی نشانه اجرای غلط یا اتصال شل است و باید فوراً بررسی شود.

بعد از بهره برداری هم، بازدید دوره ای (مثلاً سالی یک بار) از تابلو برق و اتصالات، عمر مفید سیم کشی را بالا می برد و از خرابی های ناگهانی جلوگیری می کند.

نکات ایمنی در برق کاری ساختمان

نکات ایمنی در برقکاری ساختمان

رعایت این نکات هنگام هر نوع کار برقی در ساختمان، از حوادث جدی جلوگیری می کند:

• قطع کامل برق: قبل از شروع کار، مطمئن شوید منبع برق مربوطه کاملاً قطع است.
• استفاده از تجهیزات محافظتی: دستکش عایق، کفش ایمنی و عینک محافظ را کنار نگذارید.
• آشنایی با نقشه برق: قبل از هر تغییر، نقشه و مسیر سیم ها را بشناسید تا در جای اشتباه کار نکنید.
• ابزار مناسب و عایق دار: فقط از ابزار سالم و با عایق الکتریکی استاندارد استفاده کنید.
• دوری از رطوبت: هیچ وقت با دست خیس یا در فضای مرطوب کار برقی انجام ندهید.
• سیستم ارت فعال: بدون سیم ارت سالم، حتی وسایل استاندارد هم در صورت نشتی جریان، خطر برق گرفتگی جدی ایجاد می کنند؛ قبل از تحویل واحد، عملکرد ارت را حتماً با مولتی متر تست کنید.
• همکاری با تکنسین مجرب: برای تغییرات بزرگ یا نصب سیستم جدید، از برقکار حرفه ای کمک بگیرید.

هزینه سیم کشی ساختمان در سال 1405

هزینه سیم کشی ساختمان به متراژ، نوع اجرا (روکار یا توکار)، کیفیت متریال و منطقه جغرافیایی بستگی دارد. جدول زیر یک برآورد کلی و تقریبی از بازار است و باید با استعلام از برقکار محلی دقیق تر شود:

این اعداد صرفاً تخمینی اند و به خاطر نوسان قیمت متریال و دستمزد، همیشه پیش از شروع پروژه از چند برقکار قیمت بگیرید و قرارداد مکتوب با ریز اقلام ببندید تا در حین کار دچار اختلاف هزینه نشوید.

جمع بندی

سیم کشی برق ساختمان یعنی نصب و راه اندازی کامل سیستم برق -از کابل و سیم گرفته تا کلید، پریز و روشنایی- طبق نقشه ای که با مبحث سیزدهم مقررات ملی ساختمان هم خوانی دارد. انتخاب سایز سیم درست، تفکیک درست روکار از توکار، و رعایت نکات ایمنی (به خصوص سیستم ارت) سه فاکتوری هستند که کیفیت و دوام این سیستم را برای سال ها تضمین می کنند.

سوالات متداول

تفاوت سیم کشی روکار و توکار چیست؟ در توکار سیم ها زیر گچ یا داخل دیوار پنهان می شوند و ظاهر تمیزتری دارند؛ در روکار سیم ها داخل داکت روی سطح دیوار اجرا می شوند و هزینه و زمان اجرا کمتر است. توکار برای ساخت وساز نوساز و روکار برای بازسازی یا تأسیسات صنعتی مناسب تر است.

برای سیم کشی ساختمان از چه سایز سیمی استفاده کنیم؟ معمولاً سیم ۱.۵ میلی متر برای روشنایی، ۲.۵ میلی متر برای پریز و کولر آبی، و ۴ تا ۶ میلی متر برای کولر گازی و ورودی اصلی برق واحد استفاده می شود. سایز دقیق باید بر اساس توان واقعی مصرف کننده محاسبه شود.

هزینه سیم کشی ساختمان هر متر چقدر است؟ به طور تقریبی، سیم کشی روکار حدود ۳۰ تا ۴۵ هزار تومان و توکار حدود ۵۵ تا ۸۰ هزار تومان در هر متر طول است. قیمت نهایی به منطقه، متراژ و کیفیت متریال بستگی دارد و بهتر است از چند برقکار استعلام بگیرید.

آیا سیم کشی ساختمان نیاز به مجوز یا ناظر دارد؟ طراحی و اجرای سیم کشی باید مطابق مبحث سیزدهم مقررات ملی ساختمان باشد و در پروژه های رسمی، تأیید ناظر برق برای صدور پایان کار الزامی است. حتی در بازسازی های کوچک هم رعایت این استاندارد برای ایمنی ضروری است.

چند سال یک بار باید سیم کشی ساختمان بازبینی یا تعویض شود؟ سیم کشی استاندارد معمولاً چند دهه دوام دارد، اما بازدید دوره ای (هر یک تا دو سال) از تابلو برق و اتصالات توصیه می شود. علائمی مثل پریدن مکرر فیوز، سوختگی یا بوی عجیب نشانه نیاز فوری به بازرسی است.

نتیجه گیری

اگر مراحل بالا را به ترتیب و مطابق مبحث سیزدهم مقررات ملی ساختمان پیش ببرید، سیم کشی مطمئن و بادوامی خواهید داشت. برای پروژه های بزرگ یا تغییرات جدی، همکاری با یک برقکار مجرب همیشه هزینه کمتری نسبت به تعمیر اشتباهات بعدی دارد.
