قالب وافل چیست؟ راهنمای جامع سقف وافل، انواع، اجرا، قیمت و خرید

سقف وافل طی یک دهه گذشته از یک روش تخصصی برای سازه های بزرگ به یکی از پرطرفدارترین گزینه های سقف سازی در ایران تبدیل شده است. دلیل این محبوبیت فراتر از یک مد گذراست؛ سقف وافل به معنای واقعی کلمه ترکیبی از صرفه اقتصادی، استحکام فنی و زیبایی معماری است که پیمانکاران، مهندسان و کارفرمایان را همزمان راضی نگه می دارد. در این مقاله از صفر تا صد همه چیزی که پیش از انتخاب، خرید یا اجرای قالب وافل باید بدانید را با هم مرور می کنیم.

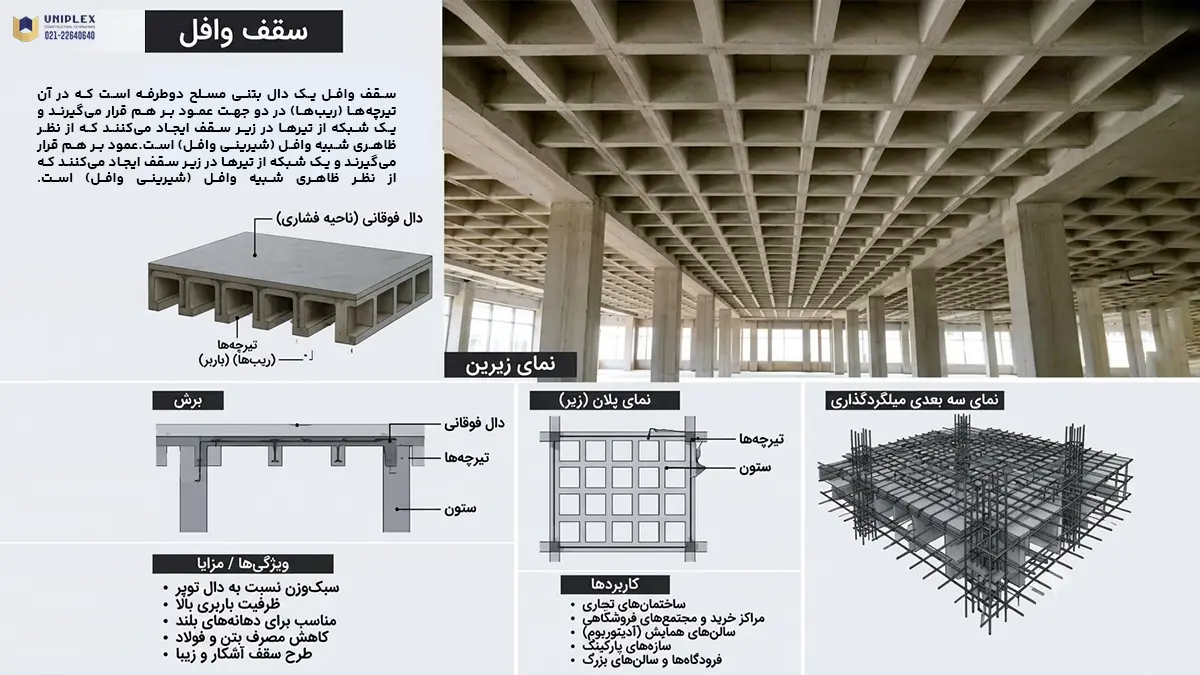

سقف وافل چیست؟

سقف وافل نوعی دال بتنی است که در آن به جای ریختن یک لایه بتن یکپارچه و سنگین، شبکه ای از دنده های بتنی متقاطع شکل می گیرد و فضاهای خالی میان آن ها، بتن ناکارآمد را از ساختار حذف می کنند. ظاهر زیرین این سقف ها شباهت چشمگیری به شیرینی وافل دارد و همین شباهت بصری ریشه نام گذاری آن است.

منطق مهندسی پشت این طراحی ساده اما هوشمندانه است: در یک دال بتنی معمولی، بتن تنها در ناحیه کششی زیرین سقف کار مفیدی انجام می دهد و آرماتور این کشش را تحمل می کند. بتن موجود در وسط دال از نظر سازه ای عملاً بار اضافی است. قالب های وافل دقیقاً همین بتن بلااستفاده را حذف می کنند؛ نتیجه سقفی است که بار کمتری به ستون ها وارد می کند، بتن و آرماتور کمتری مصرف می کند و در عین حال ظرفیت باربری بالاتری نسبت به سقف های سنتی دارد.

📌 نکته: نام «وافل» از شباهت الگوی شبکه ای زیر سقف به شیرینی وافل گرفته شده است. در برخی متون تخصصی به این سقف «سقف مشبک» یا «دال مشبک» هم گفته می شود. در اسناد فنی بین المللی اصطلاح Waffle Slab به کار می رود.

تاریخچه کوتاه سقف وافل

بهره گیری از دال های مشبک در معماری سابقه ای طولانی دارد. معمارانی مثل رافائل گواستاوینو در اواخر قرن نوزدهم با طاق های کاشی کاری شده، اصل سبک سازی مقطع سازه ای را در عمل نشان دادند. با گسترش بتن مسلح در دهه های اول قرن بیستم، مهندسان به تدریج از دال های توخالی و مشبک برای پوشش دهانه های بلند بهره بردند. امروزه ساختمان های شناخته شده ای در سراسر جهان با سقف وافل ساخته شده اند و این سیستم در آیین نامه های ساختمانی معتبر بین المللی و ایرانی جایگاه مشخصی دارد.

انواع سقف وافل: یک طرفه و دوطرفه

سقف وافل در دو شکل اصلی اجرا می شود که از نظر رفتار سازه ای، کاربرد و نوع قالب مورد استفاده با یکدیگر تفاوت دارند.

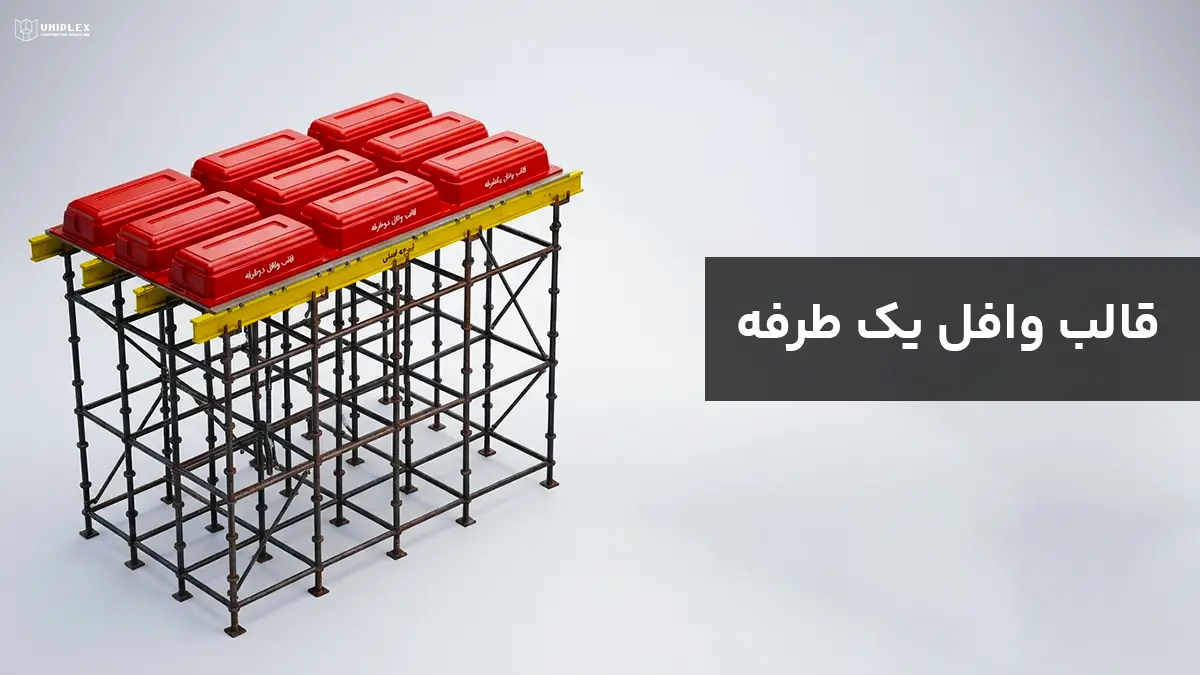

سقف وافل یک طرفه

در سقف وافل یک طرفه، تیرچه های بتنی تنها در یک راستا ایجاد می شوند و انتقال بار نیز در همان یک جهت صورت می گیرد. قالب های وافل یک طرفه شکل مستطیلی (تابوتی) دارند. ویژگی های کلیدی این نوع:

• انتقال بار در یک جهت، مشابه سیستم تیرچه بلوک
• قالب مستطیلی با طول متغیر بر اساس دهانه پروژه
• مناسب برای دهانه های تا ۸ تا ۹ متر
• مصرف بتن و میلگرد کمتر نسبت به نوع دوطرفه
• هزینه اجرای پایین تر

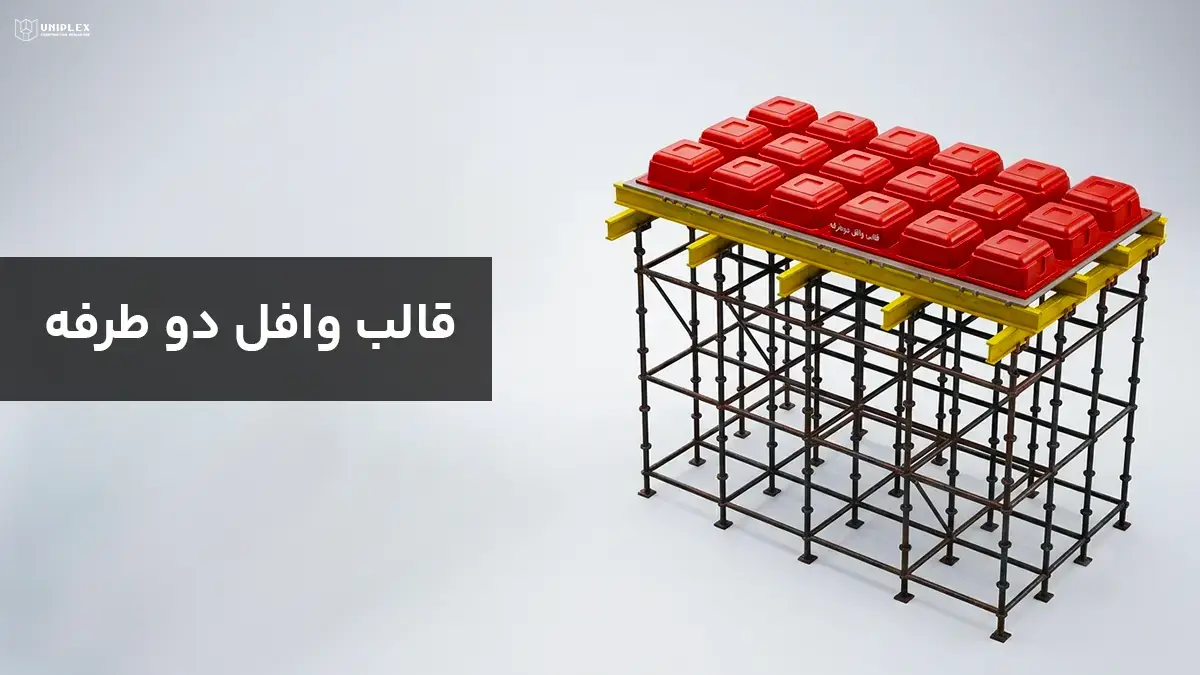

سقف وافل دوطرفه

در سقف وافل دوطرفه، تیرچه ها در دو جهت عمود بر هم ایجاد می شوند و بار وارده در هر دو راستا توزیع می شود. قالب های وافل دوطرفه مربعی شکل هستند. ویژگی های کلیدی این نوع:

• انتقال بار در دو جهت، عملکرد بسیار قوی تر در برابر زلزله
• قالب مربعی در ابعاد استاندارد (۶۰×۶۰ تا ۹۰×۹۰)
• قابلیت پوشش دهانه های ۸ تا ۱۶ متر
• امکان ستون گذاری نامنظم و حذف تیرهای آویز
• هزینه اجرای بالاتر به دلیل آرماتوربندی دو جهته

جدول مقایسه وافل یک طرفه و دوطرفه:

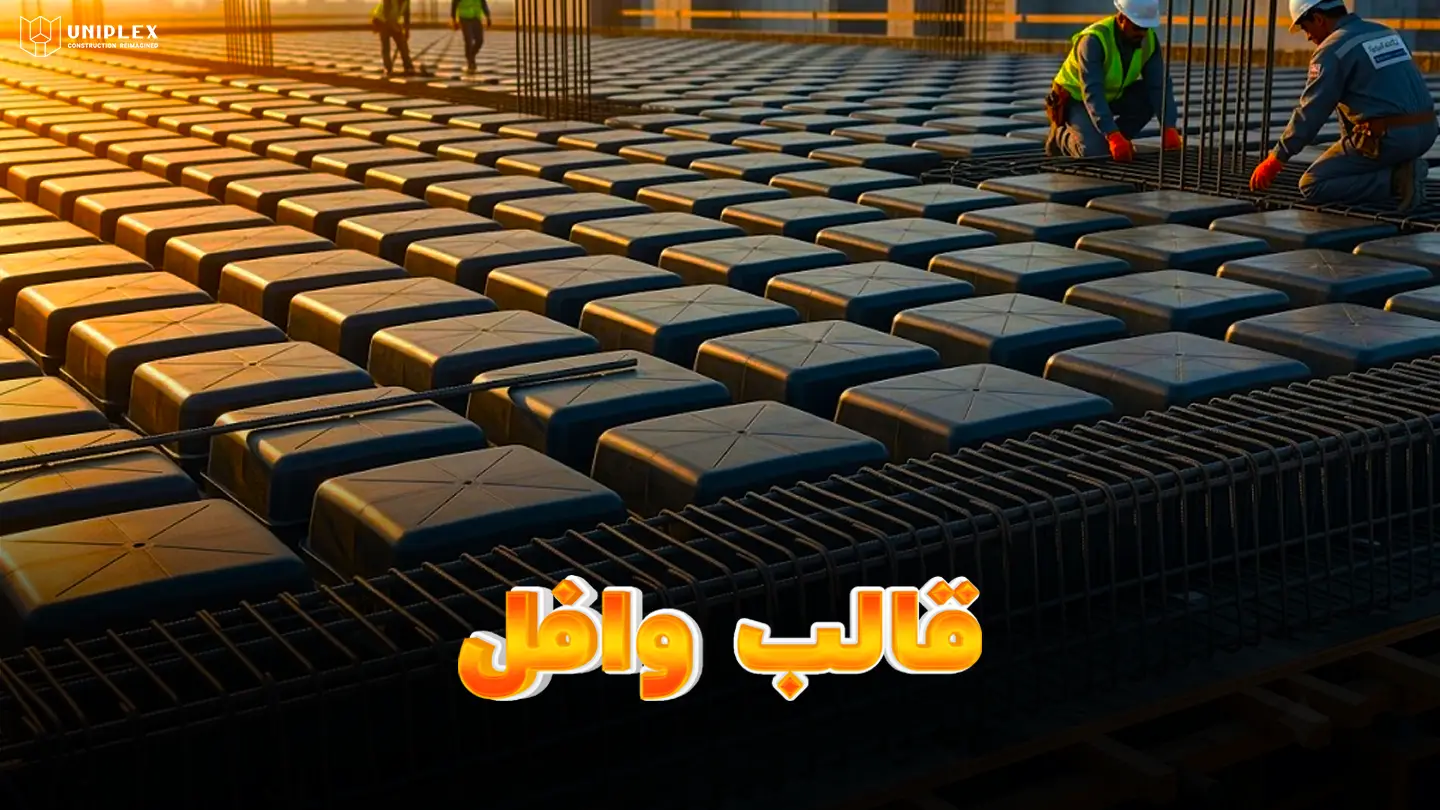

قالب وافل چیست و از چه جنسی ساخته می شود؟

قالب وافل قطعه ای پلاستیکی با شکل قابلمه ای است که وظیفه اصلی آن ایجاد فضاهای خالی در میان دال بتنی است. این قالب ها پیش از بتن ریزی در شبکه زیرسازی سقف قرار می گیرند، بتن اطراف آن ها می ریزد و پس از گیرش بتن، قالب ها از سقف جدا شده و در پروژه بعدی دوباره استفاده می شوند.

جنس اصلی قالب های وافل امروزی پلی پروپیلن است؛ ماده ای که در صنایع خودروسازی، پزشکی و بسته بندی غذایی نیز کاربرد گسترده دارد. مهم ترین ویژگی فنی این قالب ها این است که بتن به هیچ وجه به سطح پلاستیکی آن ها نمی چسبد و نیازی به روغن کاری ندارند. قالب های باکیفیت پلی پروپیلن می توانند بین ۳۰ تا ۵۰ بار در پروژه های مختلف استفاده شوند.

⚠️ هشدار: یکی از تصورات غلط رایج در کارگاه ها این است که قالب های وافل را مانند قالب های فلزی باید روغن کاری کرد. این کار نه تنها ضروری نیست، بلکه ممکن است به سطح پلیمری آسیب بزند. جنس پلی پروپیلن ذاتاً ضدچسب است.

«قالب های پلاستیکی وافل برخلاف قالب های فلزی، نیازی به روغن کاری ندارند و بتن به راحتی از سطح آن ها جدا می شود. این ویژگی باعث صرفه جویی در زمان و هزینه اجرا می شود.» — برگرفته از دستورالعمل های فنی اجرای سقف وافل

ابعاد و سایزهای قالب وافل

ابعاد قالب وافل یک طرفه

قالب های وافل یک طرفه بر اساس مترمربع قیمت گذاری می شوند. فاصله آکس به آکس معمولاً ۶۰ تا ۷۰ سانتیمتر و عمق آن ها در سایزهای ۲۵ و ۳۰ سانتیمتر در بازار یافت می شود.

ابعاد قالب وافل دوطرفه

✅ توصیه کارشناسی: اگر برای اولین بار قالب وافل می خرید، سایز ۸۰×۸۰ با عمق ۲۸ سانتیمتر را انتخاب کنید. پرکاربردترین قالب در ایران است و بیشترین تنوع دهانه را پوشش می دهد.

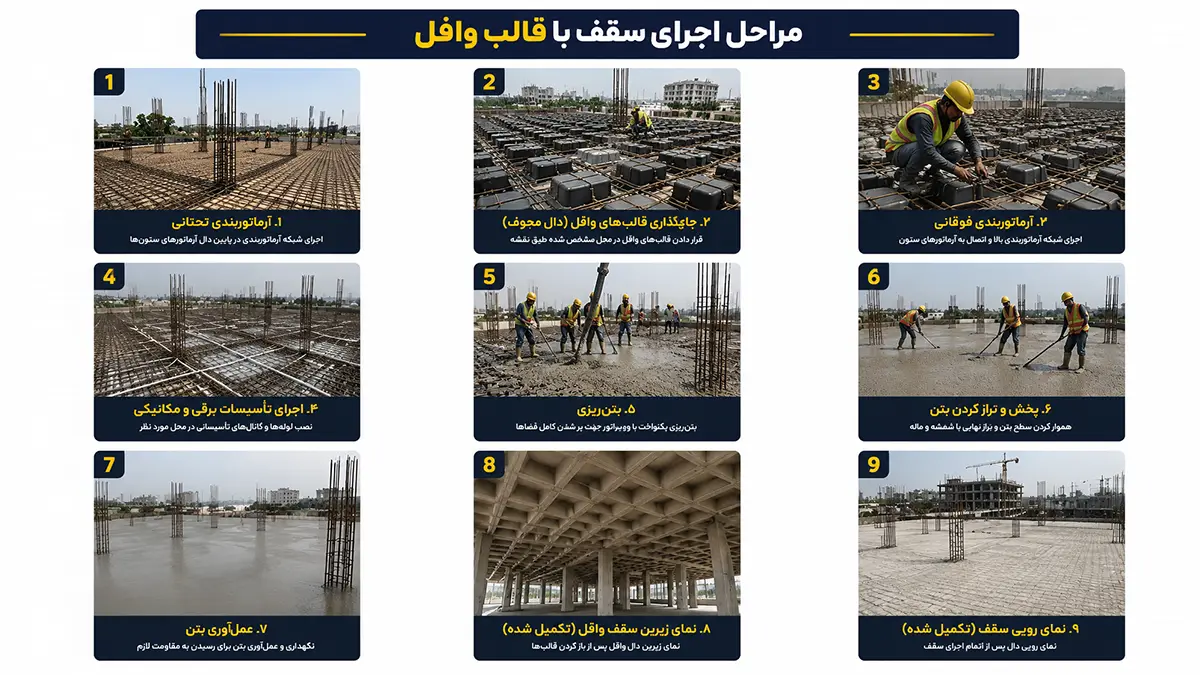

مراحل اجرای سقف وافل

مرحله اول: زیرسازی و شمع بندی

جک های سقفی در محل مناسب نصب شده و سپس شاسی کشی اصلی و فرعی با قوطی های فلزی اجرا می شود. اتصال محکم قوطی ها به شمع ها اهمیت زیادی دارد زیرا پس از بتن ریزی، فشار قابل توجهی به این شبکه وارد می شود.

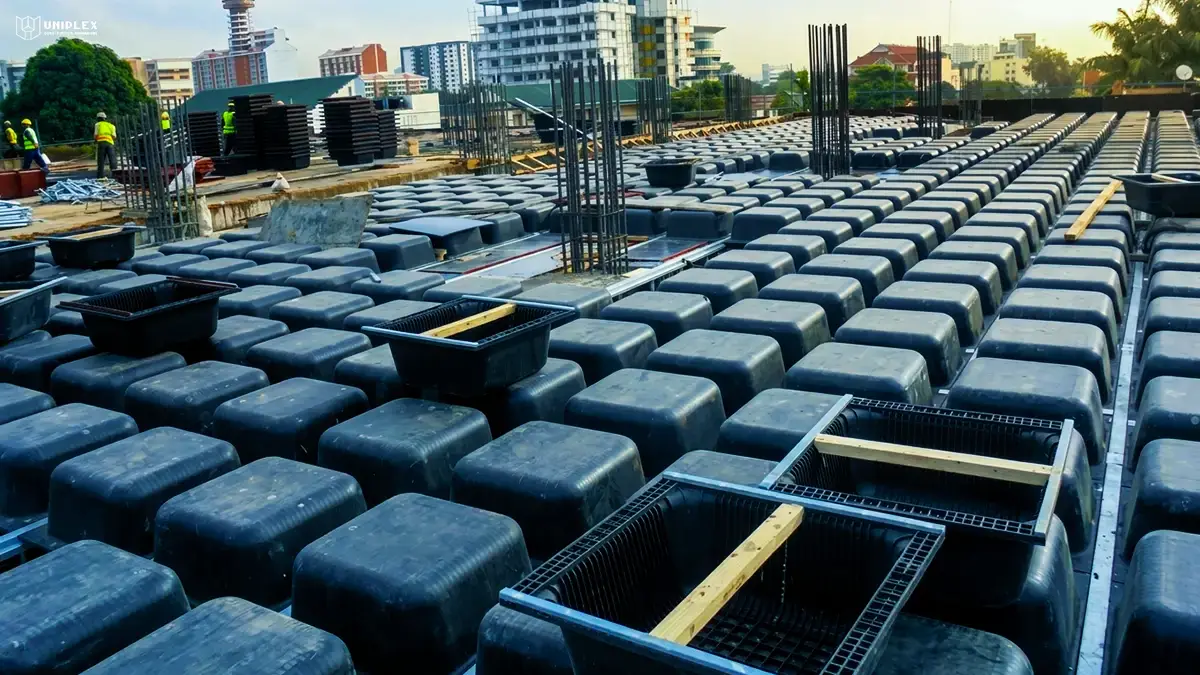

مرحله دوم: قالب گذاری

قالب های وافل طبق چیدمان طراحی شده توسط مهندس محاسب، روی شاسی ها قرار می گیرند. استفاده از قالب های قفل دار از جابجایی در حین بتن ریزی جلوگیری می کند.

مرحله سوم: آرماتوربندی

آرماتوربندی سقف وافل در یک مرحله و به صورت درجا انجام می شود. ابتدا آرماتورهای تحتانی در پاشنه تیرچه ها (شماره ۱۴ یا ۱۶) قرار می گیرند، سپس شبکه آرماتور فوقانی نصب می شود. نقطه حساسی که نباید فراموش شود، قرار دادن کلاهک برشی بر سر ستون ها و دیوارهای برشی است.

مرحله چهارم: بتن ریزی

بتن ریزی در یک مرحله پیوسته و در یک جهت انجام می شود. نیازی به فوق روان کننده نیست، اما استفاده از ویبراتور برای تراکم مناسب بتن الزامی است.

مرحله پنجم: قالب برداری

پس از گیرش کامل بتن، جک ها جمع آوری شده و قالب ها از سقف جدا می شوند. پس از جداسازی، قالب ها باید بلافاصله از رسوب بتن پاک و در سایه انبارداری شوند.

اشتباهات رایج در اجرای سقف وافل — آنچه کارگاه به شما یاد می دهد

۱. خطاهای شمع بندی

• فاصله زیاد بین جک ها: خم شدن قوطی در حین بتن ریزی یعنی ضخامت سقف تغییر می کند و کیفیت سازه به خطر می افتد
• استفاده از جک های فرسوده یا معیوب: زیر فشار بتن ریزی بدون هشدار قبلی خالی می شوند
• شمع بندی نامتراز: مستقیماً روی یکنواختی ضخامت سقف تأثیر می گذارد و در آینده دچار خیز یا ترک می شود

⚠️ هشدار کارگاهی: استفاده از داربست فلزی کامل به جای جک، ضریب اطمینان را به مراتب بالا می برد. در پروژه های بزرگ این هزینه اضافی کاملاً توجیه دارد.

۲. جابجایی قالب در حین بتن ریزی

قالب های ساده (غیرقفل دار) در برابر فشار بتن و حرکت کارگران جابجا می شوند و نتیجه آن تیرچه هایی با عرض نامساوی است. راه حل: استفاده از قالب های قفل دار یا فیکس کردن قالب ها با سیم آرماتور از لبه ها پیش از بتن ریزی.

۳. کرمو شدن بتن (Honeycombing)

کرمو شدن یعنی حفره های هوا در بتن باقی می ماند. در سقف وافل معمولاً به سه دلیل رخ می دهد:

• ویبره ناکافی یا اشتباه: ویبراتور باید به فاصله های منظم حدود ۴۵ سانتیمتر فرو برود
• نسبت آب به سیمان نامناسب: بتن خیلی خشک جاهای باریک تیرچه را پر نمی کند
• ریختن بتن از ارتفاع زیاد: از بیش از ۱.۵ متر ارتفاع نریزید — سنگدانه ها جدا می شوند

۴. دلایل ترک خوردن سقف وافل

• قالب برداری زودهنگام: رایج ترین دلیل — بتن هنوز به مقاومت کافی نرسیده
• بارگذاری زودهنگام: قرار دادن مصالح سنگین روی سقف پیش از رسیدن به مقاومت طراحی
• عدم رعایت عمل آوری (Curing): در هوای گرم سطح بتن سریع خشک می شود و ترک انقباضی ایجاد می شود
• طراحی نادرست کلاهک برشی: در نقاط اتصال سقف به ستون، بدون کلاهک برشی مناسب ترک ایجاد می شود

🚨 نکته بحرانی: اگر پس از قالب برداری ترک های عرضی (عمود بر تیرچه) مشاهده کردید، احتمالاً قالب زودتر از موعد برداشته شده. این ترک ها می توانند نشانه مشکل سازه ای جدی باشند و باید فوراً با مهندس ناظر مشورت کنید.

۵. اشتباهات ویبره

• ویبراتور نباید مستقیم به قالب های وافل بخورد — قالب را جابجا می کند
• فرو بردن ویبراتور فقط در مرکز تیرچه کافی نیست — هر نقطه باید پوشش داده شود
• در هوای گرم پنجره زمانی مناسب برای ویبره کوتاه تر است

۶. تجربه حمل و انبارداری قالب

• پرتاب قالب از ارتفاع: رایج ترین دلیل ترک خوردن گوشه هاست
• انبارداری زیر آفتاب مستقیم: تابستان های گرم می تواند پلی پروپیلن را تغییر شکل دهد
• فشار روی لبه ها هنگام چیدن: باعث شکستگی می شود
• استفاده از قالب های ترک خورده: شیره بتن نشت می کند و کیفیت سقف را خراب می کند

✅ راه حل عملی: قبل از هر استفاده مجدد، کل دسته قالب ها را بازرسی کنید. این بازرسی ۱۵ دقیقه ای می تواند از خرابی بخش هایی از سقف جلوگیری کند.

مزایای سقف وافل

مزایای فنی و سازه ای:

• پوشش دهانه های تا ۱۶ متر و بیشتر بدون ستون میانی
• کاهش وزن مرده سازه و بهبود رفتار لرزه ای
• آرماتوربندی یک مرحله ای (برخلاف یوبوت و کوبیاکس)
• امکان اجرا روی اسکلت فلزی و بتنی
• عدم وجود عیوب پنهان پس از قالب برداری
• حفظ رطوبت بتن در مرحله گیرش

مزایای اقتصادی: وزن کمتر از سقف عرشه فولادی و تیرچه بلوک، هزینه های سازه را کاهش می دهد. در مقایسه با یوبوت و کوبیاکس نیز مقرون به صرفه تر است.

مزایای معماری: نمای بتنی اکسپوز با الگوی منظم که بدون نیاز به سقف کاذب قابل نمایش است و ارتفاع مفید طبقه را افزایش می دهد.

مزایای محیط زیستی: قالب ها قابل بازیافت هستند، ضایعات ساختمانی کاهش می یابد و مواد یونولیتی ماندگار در سازه حذف می شوند.

معایب سقف وافل

هزینه اولیه خرید قالب: تأمین سرمایه اولیه می تواند چالش ایجاد کند، اما با استفاده مجدد در پروژه های بعدی توجیه پیدا می کند.

نیاز به بتن باکیفیت: پاشنه تیرچه های وافل عرض کمی دارند و بتن باید از کیفیت بالاتری برخوردار باشد.

احتمال جابجایی قالب: قالب های ساده غیرقفل دار در حین بتن ریزی جابجا می شوند.

عایق صوتی ضعیف تر: برای ساختمان های مسکونی باید برای عایق صوتی اضافی برنامه ریزی شود.

عدم مناسب بودن برای پروژه های کوچک: در پروژه های یک تا دو طبقه، اجاره قالب گزینه بهتری است.

✅ راه حل عملی: هزینه اولیه را با اجاره برای پروژه اول حل کنید. مشکل صوتی را با زیرپوش عایق کار برطرف کنید. جابجایی قالب را با خرید قالب قفل دار از ابتدا حذف کنید.

قیمت قالب وافل: تحلیل جامع بازار

چرا قیمت قالب وافل نوسان دارد؟

ریشه اصلی نوسان قیمت را باید در ماده اولیه — پلی پروپیلن — جستجو کرد. پلی پروپیلن یک فرآورده نفتی است و قیمت جهانی آن مستقیماً با قیمت نفت خام در ارتباط است. در ایران این تأثیر از مسیر نرخ ارز تشدید می شود: زمانی که دلار گران می شود، مواد اولیه پلیمری گران تر می شوند. تقاضای فصلی هم نقش دارد؛ در بهار و اوایل تابستان که پیک فعالیت ساختمانی است، قیمت ها بالاتر از زمستان است.

عوامل اصلی تأثیرگذار بر قیمت:

• نوسان قیمت جهانی نفت خام
• نرخ ارز و سیاست های وارداتی مواد اولیه
• فصل ساخت وساز (بهار-تابستان گران تر)
• عرضه و تقاضا در بازار داخلی
• فروش مستقیم از کارخانه یا از طریق واسطه

نقش کیفیت پلیمر در قیمت نهایی

تفاوت قیمت بین دو قالب هم اندازه از برندهای مختلف می تواند تا ۳۰ درصد باشد:

• گرید پلی پروپیلن: قالب از مواد virgin (دست اول) ممکن است ۵۰ بار قابل استفاده باشد؛ معادل بازیافتی آن بعد از ۱۵ تا ۲۰ بار آسیب می بیند
• افزودنی های UV: قالب هایی که تثبیت کننده UV دارند در معرض آفتاب بهتر دوام می آورند
• ضخامت دیواره: هر میلیمتر ضخامت اضافی مقاومت در برابر ضربه و تغییر شکل را به طور چشمگیری افزایش می دهد

«قالبی که ۵۰ بار استفاده می شود حتی اگر دو برابر قیمت داشته باشد، در عمل نصف قیمت تمام شده را دارد. انتخاب قالب فقط بر اساس قیمت خرید، اشتباه رایجی است که هزینه آن در پروژه های بعدی پرداخته می شود.»

اجاره یا خرید قالب وافل؟

قانون ساده: اگر بیش از ۲ پروژه سقف وافل در سال دارید، خرید قالب اقتصادی تر است. اگر فقط یک پروژه دارید یا اولین تجربه شماست، با اجاره شروع کنید.

هزینه اجرای سقف وافل چطور محاسبه می شود؟

هزینه تمام شده سقف وافل از چند بخش تشکیل می شود که باید همه را با هم در نظر گرفت:

• مواد مصرفی: قالب (خرید یا اجاره) + بتن + میلگرد + جک و قوطی فلزی
• نیروی انسانی: تیم زیرسازی + قالب گذاری + آرماتوربندی + بتن ریزی + قالب برداری
• تجهیزات: ویبراتور بتن + پمپ بتن در صورت نیاز + تجهیزات ایمنی

هزینه زیرسازی چقدر تأثیر دارد؟

زیرسازی یکی از اقلامی است که در محاسبات اولیه اغلب دست کم گرفته می شود. در پروژه های متوسط، هزینه زیرسازی معمولاً بین ۱۵ تا ۲۵ درصد از هزینه کل اجرای سقف را تشکیل می دهد. اگر پیمانکار تجهیزات زیرسازی خود را داشته باشد، این هزینه به شدت کاهش می یابد. استفاده از داربست فلزی کامل به جای جک هزینه بیشتری دارد اما ایمنی کار را به طرز قابل توجهی بالا می برد.

قیمت های مرجع بازار (اوایل ۱۴۰۴): از حدود ۳۲۰ هزار تومان برای سایز ۶۰×۶۰ تا بیش از ۸۳۰ هزار تومان برای سایزهای بزرگ.

📌 نکته: در استعلام قیمت، همیشه «قیمت تمام شده» را حساب کنید نه فقط قیمت قالب. هزینه حمل، زیرسازی، بتن، آرماتور و نیروی انسانی با هم تصویر واقعی تری می دهند.

راهنمای خرید قالب وافل

پیش از خرید این چک لیست را مرور کنید:

• ✅ تأییدیه سازمان نظام مهندسی — الزامی است
• ✅ ضخامت دیواره و استحکام گوشه ها را بررسی کنید
• ✅ قالب قفل دار را به ساده ترجیح دهید
• ✅ سابقه تولیدکننده و پروژه های مرجع بخواهید
• ✅ بپرسید از virgin PP استفاده می شود یا بازیافتی
• ✅ قالب نمونه را زیر نور بگیرید و دنبال ترک یا حباب باشید
• ✅ خدمات پس از فروش را بپرسید

مقایسه سقف وافل با سایر انواع سقف

مقایسه سقف وافل با یونولیت سنتی

📌 نکته راهنما: اگر نقشه سازه ای شما از قبل بر اساس تیرچه طراحی شده، نیازی به تغییر به سیستم وافل ندارید. در این حالت می توانید با جایگزین کردن یونولیت سنتی با قالب های پلیمری غیرماندگار (مانند یونیپلکس)، ایمنی و کیفیت سقف را بالا ببرید بدون یک ریال هزینه بازطراحی.

نگاهی به قالب های پلیمری مدرن در ایران

قالب وافل در ایران در کنار خانواده ای از قالب های پلیمری سقفی قرار دارد که هر کدام ویژگی ها و کاربرد خاص خود را دارند.

تفاوت اصلی اینجاست: سقف وافل یک سیستم سازه ای مستقل است که نیاز به طراحی جداگانه دارد، در حالی که قالب لایت فرم (مانند یونیپلکس) یک جایگزین مستقیم برای بلوک در سقف تیرچه موجود است، بدون اینکه به تغییر نقشه سازه نیاز داشته باشد.

برای یک مهندس محاسب که پروژه جدیدی را از صفر طراحی می کند، وافل دوطرفه در دهانه های بلند انتخاب اول است. برای پیمانکاری که نقشه سازه اش بر اساس تیرچه است و می خواهد هزینه ها را کاهش دهد، قالب های غیرماندگار جایگزین بلوک مانند یونیپلکس گزینه مناسب تری است. این دو محصول رقیب هم نیستند؛ هر کدام برای سناریوی خاصی طراحی شده اند.

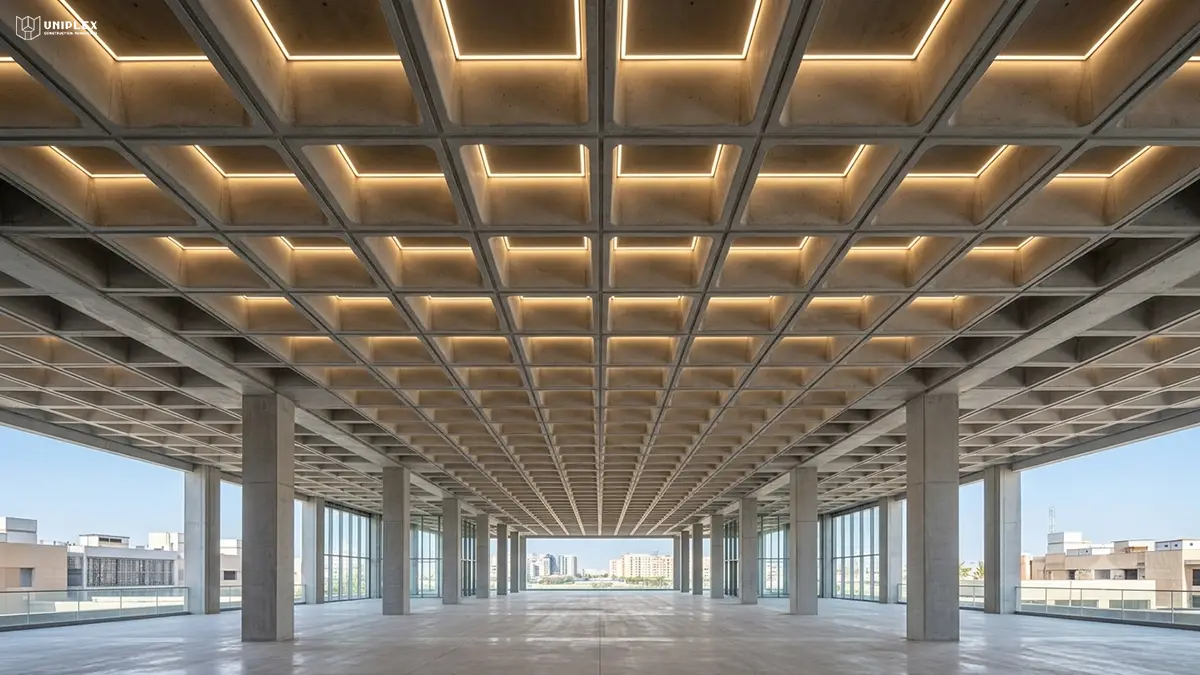

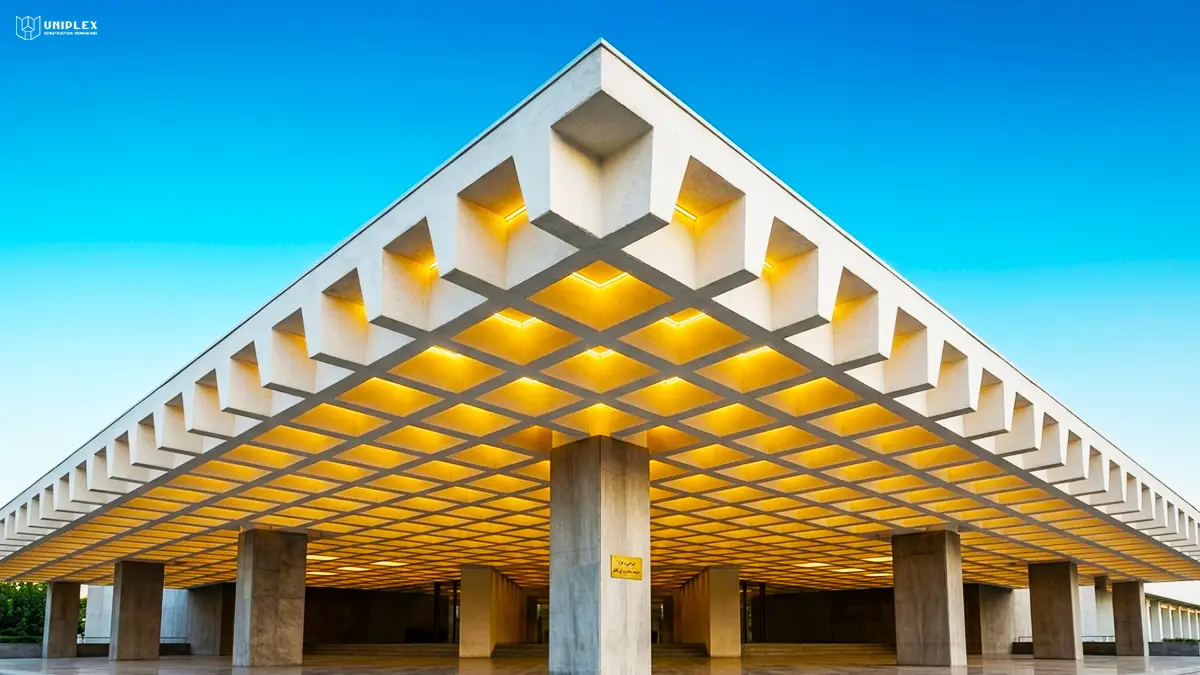

سقف وافل در معماری

شبکه منظم مربع ها یا مستطیل های بتنی در زیر سقف، بافتی ریتمیک ایجاد می کند که در معماری صنعتی، تجاری و مسکونی مدرن بسیار محبوب است. بسیاری از طراحان داخلی از این ساختار به عنوان عنصر بصری اصلی فضا استفاده می کنند. این رویکرد در رستوران ها، کافه ها، مراکز خرید و فضاهای اداری لوکس طرفداران زیادی دارد.

«سقف وافل اکسپوز دیگر فقط یک راه حل مهندسی نیست؛ به یک زبان بصری در معماری معاصر تبدیل شده است. الگوی هندسی منظم آن فضا را هم ساختار می دهد و هم زیبا می کند.» — دیدگاه رایج در معماری تجاری و صنعتی مدرن

سؤالات متداول درباره سقف وافل

آیا اجرای سقف وافل به نیروی متخصص ویژه نیاز دارد؟ نه؛ نیروی اجرایی آشنا با سقف تیرچه بلوک می تواند با آموزش مختصر آن را انجام دهد. در عمل، اجرای سقف وافل حتی از تیرچه بلوک ساده تر است چون نیازی به حمل تیرچه های پیش ساخته سنگین نیست.

آیا سقف وافل برای ساختمان های مسکونی مناسب است؟ برای دهانه های بزرگ تر از ۸ متر بله. برای ساختمان های کوچک باید هزینه اولیه قالب ها را در محاسبات لحاظ کرد. یک نکته: صدابندی سقف وافل ضعیف تر است و باید عایق صوتی اضافه در نظر گرفته شود.

تسویه حساب با تیم اجرایی چطور انجام می شود؟ طبق مبحث ۹ مقررات ملی ساختمان، اجرای سقف وافل در ردیف های فهرست بها لحاظ شده و معمولاً هزینه اجرا بر اساس متر مربع سقف محاسبه می شود.

آیا می توان از قالب های وافل در اسکلت فلزی هم استفاده کرد؟ بله؛ سقف وافل در هر دو نوع اسکلت فلزی و بتنی قابل اجراست.

نزدیک ترین جایگزین برای کسی که نمی خواهد سیستم سازه را تغییر دهد چیست؟ اگر نقشه سازه بر اساس تیرچه بلوک است، قالب های پلیمری جایگزین یونولیت مانند یونیپلکس بدون تغییر نقشه قابل استفاده هستند.

اجاره قالب وافل چطور کار می کند؟ شرکت تأمین کننده قالب ها را برای مدت پروژه در اختیار شما می گذارد و پس از قالب برداری پس می گیرد. برای یک یا دو پروژه در سال اقتصادی تر از خرید است.

جمع بندی

سقف وافل با ترکیب مزایای فنی، اقتصادی، معماری و زیست محیطی، جایگاه محکمی در صنعت ساختمان ایران پیدا کرده است. خرید قالب باکیفیت، رعایت مراحل اجرایی صحیح به خصوص شمع بندی درست، ویبره مناسب و صبر کافی پیش از قالب برداری و نگهداری درست از قالب ها، سه عاملی هستند که بیشترین تأثیر را بر موفقیت پروژه دارند.
