قالب یوبوت چیست؟ معرفی کامل سقف یوبوت، انواع، اجرا و مزایا

سقف یوبوت یکی از پیشرفته ترین و پرکاربردترین سیستم های سقف سازی بتنی در جهان است که در سال های اخیر در ایران نیز به سرعت در حال گسترش می باشد. اگر می خواهید بدانید قالب یوبوت چیست، چه انواعی دارد، چگونه اجرا می شود و چرا مهندسان و پیمانکاران روز به روز بیشتر به آن روی می آورند، این مقاله را تا انتها بخوانید.

یوبوت چیست؟

یوبوت (U-Boot) یک سیستم نوین اجرای سقف دال مجوف (توخالی) دوطرفه بتنی است که با استفاده از قالب های پلاستیکی توخالی در داخل دال بتنی اجرا می شود. در این سیستم، قالب های مکعبی شکل درون دال بتنی مسلح جاسازی شده و پس از بتن ریزی، یک سقف سبک، مقاوم و بهینه ایجاد می کنند.

ماهیت سقف یوبوت، دال بتنی مجوف (توخالی) با قالب های مکعبی ماندگار و با عملکرد دوطرفه است. در این نوع دال بتنی:

• مقدار بتن مصرفی به واسطه استفاده از قالب های توخالی کاهش می یابد
• بار اعمالی به صورت دوطرفه توزیع می گردد
• سطح زیرین دال کاملاً مسطح خواهد بود

به بیان ساده، قالب های یوبوت جای بتن ناکارآمد در قسمت میانی دال را می گیرند؛ بتنی که نه در برابر فشار و نه در برابر کشش نقش سازه ای ایفا می کند، اما وزن زیادی به ساختمان تحمیل می نماید.

تاریخچه قالب یوبوت

داستان یوبوت با یک مشکل قدیمی در مهندسی عمران آغاز می شود: وزن زیاد دال های بتنی تخت که طول دهانه ها را محدود می کند و هزینه ساخت را بالا می برد.

در سال ۲۰۰۱ میلادی (۱۳۷۹ شمسی)، مهندس ایتالیایی روبرتو گراند (Roberto Grande) از شرکت Daliform Group سیستم قالب بندی جدیدی به نام «یوبوت» (U-Boot) را توسعه داد. هدف از این اختراع:

• کاهش مصرف بتن
• کاهش هزینه ترابری
• کاهش تولید دی اکسید کربن (CO₂)

اولین اجرای قالب یوبوت در سال ۲۰۰۲ میلادی (۱۳۸۰ شمسی) در ساخت یک سازه انجام شد. عملکرد درخشان این سیستم باعث شد به سرعت در کشورهای مختلف جهان رواج پیدا کند.

در ایران، اواخر دهه ۸۰ شمسی شرکت های ایرانی با سازنده ایتالیایی همکاری را آغاز کردند و مجوز اجرای چهار دسته از قالب های یوبوت در کشور صادر گردید. از آن تاریخ تاکنون، سقف یوبوت در پروژه های متعدد مسکونی، اداری، تجاری و صنعتی در ایران به کار رفته است.

قالب یوبوت چیست و چه ویژگی هایی دارد؟

قالب یوبوت قطعات پیش ساخته ای از جنس پلی پروپیلن بازیافتی (PP) هستند که به شکل مکعب توخالی تولید می شوند. این قالب ها داخل دال بتنی مسلح قرار می گیرند و به صورت دائمی (ماندگار) در سقف باقی می مانند.

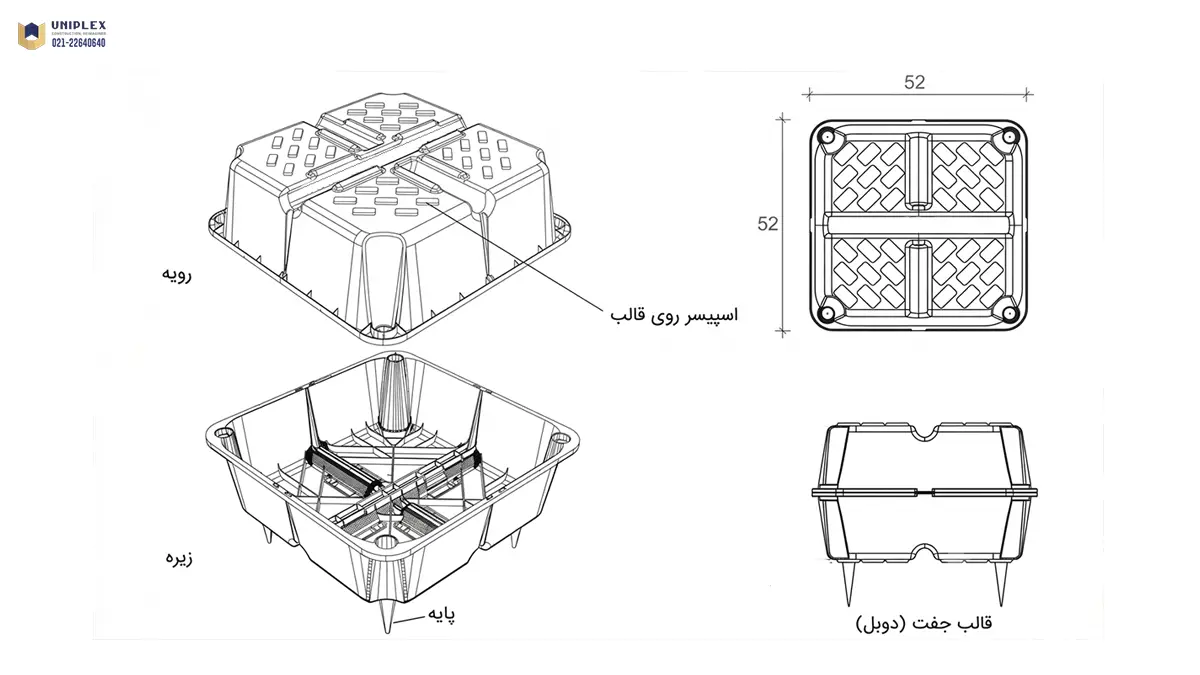

مشخصات اصلی قالب یوبوت:

قالب های یوبوت در قسمت زیرین خود به پایه های مخصوصی مجهز هستند که نقش مهمی در فرآیند اجرا ایفا می کنند. این پایه ها ضمن ایجاد ارتفاع مورد نیاز بین قالب و شبکه آرماتوربندی تحتانی، فضای کافی برای استقرار صحیح میلگردهای زیرین را فراهم می سازند. علاوه بر این، طراحی پایه ها به گونه ای است که پایداری قالب را در زمان بتن ریزی افزایش داده و از جابجایی یا شناور شدن آن در اثر فشار بتن تازه جلوگیری می کند. این ویژگی باعث می شود چیدمان قالب ها با دقت بیشتری حفظ شده و کیفیت نهایی اجرای سقف بهبود یابد.

اجزای اصلی سقف یوبوت

سقف یوبوت از اجزای زیر تشکیل شده است:

۱. دال زیرین (Lower Slab)

لایه بتنی مسلح در قسمت پایینی سقف که شامل آرماتورهای طولی و عرضی است. این لایه نیروهای کششی را تحمل می کند.

۲. قالب های یوبوت (U-Boot Molds)

قطعات توخالی پلاستیکی که در ردیف های منظم روی آرماتورهای پایین چیده می شوند. این قالب ها پس از بتن ریزی در سقف باقی می مانند.

۳. آرماتورهای بالایی (Upper Reinforcement)

شبکه فولادی که روی قالب ها نصب می شود و نیروهای فشاری را در لایه بالایی دال تحمل می کند.

۴. دال بالایی (Upper Slab)

لایه بتنی مسلح در قسمت فوقانی سقف. این دو لایه بتنی (بالا و پایین) به همراه قالب های توخالی، ساختار I شکل از تیرچه های بتنی به وجود می آورند.

۵. اسپیسرها (Spacers)

قطعاتی که فاصله آرماتور از کف دال را تنظیم می کنند و پوشش بتنی کافی روی میلگردها را تضمین می نمایند.

۶. نوارهای فولادی فاصله انداز

قطعاتی که توسط تولیدکننده ارائه می شوند و فاصله استاندارد بین قالب ها را در حین نصب تعیین می کنند.

۷. درپوش یوبوت

در قالب های تک، برای جلوگیری از نفوذ بتن به داخل قالب از درپوش استفاده می شود.

انواع قالب یوبوت

قالب های یوبوت موجود در بازار ایران به چهار نوع اصلی تقسیم می شوند که هر کدام ویژگی ها و کاربردهای خاص خود را دارند:

۱. قالب یوبوت تک (Single U-Boot)

این نوع اولین و پایه ای ترین نوع قالب یوبوت است که برای اولین بار در صنعت ساختمان سازی به کار رفت.

مشخصات:

• ابعاد: ۵۲ × ۵۲ سانتی متر
• ارتفاع: معمولاً ۱۳، ۱۶، ۲۰، ۲۴، ۲۶، ۲۸ سانتی متر

ویژگی ها:

• ساختار یک تکه با بندهای چهارطرفه برای کاهش حرکت حین بتن ریزی
• پایه هایی در زیر قالب برای حفظ تعادل
• قابلیت قرار گرفتن داخل یکدیگر (تودرتو) برای کاهش حجم حمل ونقل

نکته مهم: احتمال نفوذ بتن به درون قالب وجود دارد؛ برای جلوگیری از این موضوع از درپوش یوبوت استفاده می شود.

۲. قالب یوبوت دوبل (Double U-Boot)

این نوع از دو قالب یوبوت تک تشکیل شده که روی هم قرار می گیرند.

مشخصات:

• ابعاد پایه: ۵۲ × ۵۲ سانتی متر
• ارتفاع: ۳۲، ۴۰ و ۴۵ سانتی متر (برای دهانه های بزرگ تر)

ویژگی ها:

• مناسب برای دهانه های بلند تر که به ضخامت بیشتر نیاز دارند
• مصرف بتن بیشتر نسبت به قالب یوبوت تک (به دلیل ارتفاع بیشتر)
• حداقل فاصله بین قالب ها: ۱۰ سانتی متر

۳. قالب یوبوت اصلاح شده (Modified U-Boot)

این نوع نسخه بهبودیافته قالب یوبوت است با ابعاد پایه کوچکتر.

مشخصات:

• ابعاد پایه کوچکتر از یوبوت معمولی

ویژگی ها:

• به دلیل ابعاد کوچکتر، تعداد تیرهای ایجاد شده در یک سطح مشخص بیشتر است
• افزایش تعداد تیرچه ها → افزایش بار مرده سقف
• مصرف بتن بیشتر نسبت به یوبوت معمولی

۴. قالب یوبوت پلی استایرن

نوع چهارم از قالب های یوبوت که از جنس پلی استایرن (یونولیت) ساخته می شود.

ویژگی ها:

• وزن بسیار سبک تر
• عایق حرارتی بهتر
• معایب اصلی: انتشار گاز سمی استایرن مونومر در دمای اتاق از طریق دریچه های تعبیه شده برای خروج گاز و کاهش فشار داخلی

توجه مهم: استفاده از قالب های پلی استایرن به دلیل مشکلات زیست محیطی و بهداشتی در بسیاری از پروژه ها توصیه نمی شود. قالب های پلی پروپیلن (PP) بازیافتی گزینه استاندارد و مورد تأیید هستند.

جدول مقایسه انواع قالب یوبوت

اصول طراحی سقف یوبوت

طراحی سقف یوبوت فرآیندی مهندسی است که بر پایه ضوابط فنی و آیین نامه های معتبر ساختمانی انجام می شود. هدف از این طراحی، دستیابی به سقفی با عملکرد سازه ای مناسب، کنترل تغییرشکل ها، تأمین مقاومت مورد نیاز در برابر بارهای ثقلی و جانبی و همچنین بهینه سازی مصرف بتن و فولاد است.

آیین نامه های مورد استفاده در طراحی سقف یوبوت

مهندسان طراح برای محاسبه و طراحی سقف یوبوت از مجموعه ای از استانداردها و مقررات ملی و بین المللی استفاده می کنند که مهم ترین آن ها عبارت اند از:

• استاندارد ۵۱۹ ایران برای تعیین و محاسبه حداقل بارهای وارده بر ساختمان شامل بار مرده، بار زنده و سایر بارهای بهره برداری.
• استاندارد ۲۸۰۰ ایران برای تحلیل و طراحی سازه در برابر نیروهای ناشی از زلزله و کنترل عملکرد لرزه ای ساختمان.
• آیین نامه ACI 318 موسسه بتن آمریکا برای طراحی و کنترل اعضای بتن آرمه، محاسبه ضخامت دال، آرماتورگذاری و بررسی ظرفیت باربری سقف.

معیارهای اصلی در طراحی سقف یوبوت

یکی از مهم ترین پارامترهای طراحی، تعیین ضخامت نهایی سقف و انتخاب ابعاد مناسب قالب یوبوت است. این موضوع به عوامل مختلفی از جمله طول دهانه، میزان بارهای وارده، کاربری ساختمان و الزامات سازه ای پروژه بستگی دارد. به طور کلی با افزایش طول دهانه، نیاز به ارتفاع بیشتر سقف و استفاده از قالب های بزرگ تر یا سیستم های تقویتی افزایش می یابد تا سختی و مقاومت مورد نیاز سازه تأمین شود.

انتخاب صحیح ابعاد قالب و ضخامت دال علاوه بر تأثیر مستقیم بر عملکرد سازه، نقش مهمی در کنترل خیز سقف، کاهش وزن مرده ساختمان و بهینه سازی هزینه های اجرایی پروژه نیز دارد.

جدول راهنمای انتخاب ارتفاع سقف بر اساس دهانه:

نکات مهم در طراحی:

• اصول طراحی بر مبنای حذف بتن میانی و ایفای عملکرد دال دوطرفه است
• در مناطقی که خطر خوردگی کم است، پوشش بتنی آرماتور پایین ۲.۵ تا ۳ سانتی متر کافی است
• فاصله میلگردها باید از نقشه ها استخراج شده و دقیقاً رعایت شود
• طراحی باید توسط مهندس محاسب مجرب و مطابق با ضوابط مقررات ملی ساختمان صورت گیرد

مراحل اجرای سقف یوبوت (راهنمای گام به گام)

اجرای سقف یوبوت شامل مجموعه ای از مراحل منظم و مهندسی شده است که باید با دقت و مطابق نقشه های اجرایی انجام شوند. اگرچه فرآیند کلی اجرای این سیستم شباهت هایی با سایر دال های دوطرفه مجوف دارد، اما نحوه جانمایی قالب های یوبوت، آرماتورگذاری و بتن ریزی از مهم ترین بخش هایی هستند که نیازمند کنترل و نظارت دقیق می باشند. در ادامه، مراحل اصلی اجرای سقف یوبوت را بررسی می کنیم.

مرحله اول: اجرای شمع بندی و قالب بندی زیرین سقف

نخستین مرحله در اجرای سقف یوبوت، آماده سازی بستر کار از طریق شمع بندی و قالب بندی قسمت زیرین دال است. در این مرحله، شبکه ای از شمع ها و تیرهای نگهدارنده در زیر سقف نصب می شوند تا بتوانند وزن قالب ها، آرماتورها، بتن تازه و بارهای اجرایی را تا زمان رسیدن بتن به مقاومت کافی تحمل کنند.

پس از اجرای شمع بندی، قالب تخت زیرین سقف نصب می شود. این قالب می تواند بسته به شرایط پروژه و امکانات کارگاه از مصالح مختلفی ساخته شود که رایج ترین آن ها عبارت اند از:

• قالب چوبی
• قالب پلی وود
• قالب فلزی
• قالب کارتُن پلاست

شمع های حمایتی در این مرحله نقش بسیار مهمی بر عهده دارند. این اجزا علاوه بر تحمل بارهای اجرایی و جلوگیری از تغییر شکل یا خیز ناخواسته سقف در حین اجرا، باعث حفظ تراز و هموار بودن سطح زیرین دال نیز می شوند. دقت در اجرای این بخش تأثیر مستقیمی بر کیفیت نهایی سقف، میزان مصرف مصالح و کاهش خطاهای اجرایی در مراحل بعدی خواهد داشت.

مرحله دوم: اجرای آرماتوربندی تحتانی (مش زیرین)

پس از تکمیل شمع بندی و قالب بندی زیر سقف، عملیات آرماتوربندی لایه تحتانی دال آغاز می شود. در این مرحله، شبکه میلگردهای زیرین مطابق با نقشه های سازه ای در محل خود قرار گرفته و به یکدیگر متصل می شوند تا بتوانند نیروهای کششی ایجاد شده در بخش تحتانی دال را تحمل کنند.

دقت در جانمایی صحیح میلگردها از اهمیت بالایی برخوردار است؛ زیرا هرگونه تغییر در فواصل، قطر یا آرایش آرماتورها می تواند بر عملکرد سازه ای سقف تأثیر بگذارد. به همین دلیل تمامی میلگردها باید دقیقاً مطابق جزئیات درج شده در نقشه های اجرایی و تحت نظارت مهندس ناظر اجرا شوند.

برای حفظ فاصله استاندارد بین میلگردها و قالب زیرین، از اسپیسرهای پلاستیکی یا بتنی استفاده می شود. این قطعات وظیفه دارند پوشش بتنی مورد نیاز اطراف میلگردها را تأمین کنند تا آرماتورها در برابر عوامل مخرب محیطی، رطوبت و خوردگی محافظت شوند.

مقدار پوشش بتن روی میلگردها با توجه به شرایط محیطی پروژه تعیین می شود. در محیط های معمولی و با خطر خوردگی پایین، این پوشش معمولاً بین ۲.۵ تا ۳ سانتی متر در نظر گرفته می شود. اما در مناطق مرطوب، ساحلی یا محیط هایی که احتمال خوردگی آرماتورها بیشتر است، ضخامت پوشش بتنی افزایش می یابد تا دوام و طول عمر سازه در بلندمدت تضمین شود.

مرحله سوم: جانمایی اولیه و فاصله گذاری قالب های یوبوت

پس از تکمیل آرماتوربندی تحتانی، نوبت به جانمایی و چیدمان قالب های یوبوت می رسد. هدف از این مرحله، تعیین موقعیت دقیق قالب ها، کنترل تعداد مورد نیاز و ایجاد فواصل استاندارد میان آن ها بر اساس نقشه های اجرایی است. دقت در این بخش اهمیت زیادی دارد، زیرا آرایش صحیح قالب ها تأثیر مستقیمی بر عملکرد سازه ای دال، نحوه توزیع بتن و جانمایی میلگردهای تقویتی خواهد داشت.

در ابتدا، فاصله میلگردهایی که قرار است در فضای بین قالب های یوبوت قرار گیرند از روی نقشه های سازه استخراج می شود. سپس قالب ها به صورت اولیه و در محل های تعیین شده روی شبکه آرماتور تحتانی قرار داده می شوند تا آرایش کلی سقف مشخص شود.

برای دستیابی به فاصله دقیق و یکنواخت بین قالب ها، از نوارهای فولادی فاصله انداز یا قطعات اتصال ویژه ای که توسط تولیدکننده سیستم ارائه می شود استفاده می گردد. این تجهیزات باعث می شوند قالب ها در تمام سطح سقف با فواصل مشخص و مطابق طراحی سازه ای نصب شوند و از جابجایی آن ها در مراحل بعدی جلوگیری شود.

همچنین پایه های تعبیه شده در قسمت زیرین قالب های یوبوت، فاصله لازم بین قالب و مش آرماتور تحتانی را ایجاد می کنند. این فاصله امکان عبور مناسب بتن در زیر قالب ها را فراهم کرده و موجب تشکیل لایه بتنی زیرین با ضخامت طراحی شده می شود. رعایت صحیح این جزئیات اجرایی نقش مهمی در کیفیت نهایی سقف و عملکرد مطلوب آن پس از بتن ریزی خواهد داشت.

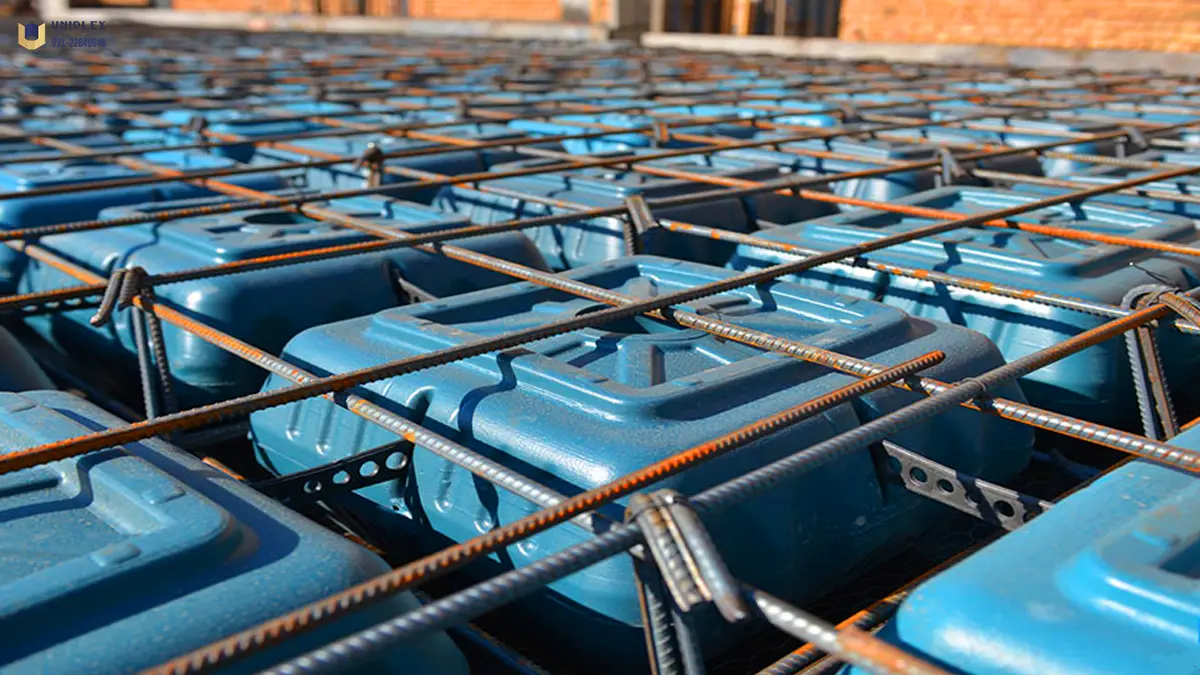

مرحله چهارم: نصب نهایی قالب ها و اجرای آرماتوربندی بالایی

پس از تثبیت موقعیت قالب های یوبوت و اطمینان از فاصله گذاری دقیق آن ها، مرحله نصب نهایی قالب ها و تکمیل آرماتوربندی فوقانی آغاز می شود. این بخش یکی از حساس ترین مراحل اجرا محسوب می شود، زیرا کیفیت آرایش قالب ها و شبکه میلگرد بالایی تأثیر مستقیمی بر عملکرد نهایی دال دارد.

در این مرحله، قالب ها به صورت کاملاً منظم و طبق نقشه های اجرایی در ردیف های مشخص جایگذاری و تثبیت می شوند. چیدمان صحیح باید به گونه ای باشد که فضای خالی بین قالب ها برای تشکیل تیرچه های بتنی I شکل به درستی حفظ شود و از تغییر ابعاد این فضاها جلوگیری گردد.

پس از تکمیل چیدمان قالب ها، شبکه آرماتوربندی بالایی بر روی آن ها اجرا می شود. این شبکه وظیفه تحمل تنش های فشاری در بخش فوقانی دال را بر عهده دارد و باید دقیقاً مطابق جزئیات طراحی و با رعایت فواصل مشخص نصب گردد. در صورت نیاز سازه ای، میلگردهای برشی یا تقویتی نیز در نواحی بین قالب ها و در لایه فوقانی اضافه می شوند تا مقاومت برشی و عملکرد لرزه ای سقف بهبود یابد.

در قالب های یوبوت تک، استفاده از درپوش های مخصوص الزامی است تا از ورود بتن به داخل فضای خالی قالب جلوگیری شود. این موضوع نقش مهمی در حفظ وزن طراحی شده سقف و جلوگیری از افزایش ناخواسته بار مرده دارد.

مرحله ۵: بتن ریزی اولیه (لایه زیرین)

اولین مرحله بتن ریزی، لایه بتنی زیرین است که باید با دقت و مراقبت انجام شود.

نکات اجرایی:

• ضخامت لایه اول: بین ۵ تا ۱۰ سانتی متر (با توجه به ارتفاع پایه قالب ها)
• غلظت بتن باید به حدی باشد که تمام لایه زیرین را پر کند
• ویبراتور (لرزاننده) برای اطمینان از پرشدن کامل فضاهای زیر قالب ها ضروری است
• نفوذ بتن تازه به سطح زیرین سقف (زیر قالب های یوبوت نصب شده) کمی سخت تر است و باید با دقت انجام شود

مرحله ۶: بتن ریزی نهایی (لایه فوقانی)

پس از گیرش اولیه لایه زیرین، بتن ریزی لایه فوقانی انجام می شود.

نکات مهم:

• فاصله زمانی بین دو مرحله بتن ریزی باید به گونه ای باشد که لایه اول به خوبی گیرا شود، اما گیرش کامل نشده باشد
• لایه دوم روی لایه اول ریخته می شود تا بتن به ضخامت مورد نظر برسد
• سطح فوقانی باید پس از بتن ریزی کاملاً تراز و صاف شود

مرحله ۷: عمل آوری بتن و باز کردن قالب های زیرین

پس از گذشت زمان کافی برای کسب مقاومت، قالب بندی پایین باز می شود.

نکات:

• قالب های یوبوت داخل سقف می مانند (ماندگار هستند)
• قالب های چوبی یا فلزی زیرین برداشته می شوند
• سطح زیرین سقف کاملاً مسطح است و نیازی به سقف کاذب ندارد

مزایای سقف یوبوت

سقف یوبوت به دلیل ترکیب هوشمندانه کاهش وزن، افزایش کارایی سازه ای و انعطاف پذیری معماری، به یکی از سیستم های محبوب در پروژه های مدرن ساختمانی تبدیل شده است. این سیستم نه تنها در بهینه سازی مصرف مصالح نقش دارد، بلکه در بهبود عملکرد کلی سازه نیز تأثیر مستقیم می گذارد.

۱. کاهش قابل توجه وزن مرده ساختمان

با حذف بتن ناکارآمد از ناحیه میانی دال، وزن نهایی سقف به شکل محسوسی کاهش پیدا می کند. این کاهش وزن باعث کم شدن بار وارد بر ستون ها و فونداسیون شده و در نتیجه نیروی زلزله کمتری به سازه منتقل می شود. همچنین این موضوع امکان استفاده از مقاطع سبک تر در ستون ها و کاهش ابعاد پی را فراهم می کند.

۲. بهینه سازی هزینه های فونداسیون

کاهش بار مرده ساختمان به طور مستقیم بر طراحی فونداسیون اثر می گذارد. در چنین شرایطی، عمق و ابعاد فونداسیون کاهش یافته و در پروژه های دارای خاک ضعیف، تعداد یا ابعاد شمع ها نیز کمتر می شود. این موضوع در نهایت منجر به کاهش هزینه های سنگین بخش زیرسازی خواهد شد.

۳. امکان اجرای دهانه های بلند

یکی از مهم ترین مزایای سقف یوبوت، قابلیت اجرای دهانه های بلند در بازه حدود ۱۲ تا ۲۰ متر (و در برخی شرایط حتی بیشتر) بدون نیاز به تیرهای میانی است. این ویژگی باعث ایجاد فضاهای بازتر، افزایش آزادی عمل در طراحی معماری و حذف محدودیت های ناشی از ستون های میانی می شود.

۴. ایجاد سطح زیرین کاملاً صاف

سطح زیرین دال یوبوت کاملاً تخت و یکنواخت اجرا می شود که این موضوع مزایای اجرایی و معماری متعددی به همراه دارد. از جمله سهولت در عبور تأسیسات مکانیکی و برقی، کاهش یا حذف نیاز به سقف کاذب و افزایش کیفیت نهایی فضای داخلی از نظر زیبایی شناسی.

۵. عملکرد مناسب در عایق صوتی و ارتعاشی

وجود حفره های توخالی در ساختار دال، موجب ایجاد لایه ای از هوا در داخل سقف می شود که نقش مؤثری در کاهش انتقال صدا بین طبقات و کاهش ارتعاشات سازه ای دارد. این ویژگی به بهبود آسایش ساکنین کمک می کند.

۶. بهبود عملکرد لرزه ای

به دلیل کاهش وزن سازه و رفتار دوطرفه دال، سقف یوبوت عملکرد مطلوبی در برابر نیروهای جانبی ناشی از زلزله دارد. این سیستم باعث توزیع یکنواخت تر تنش ها و افزایش پایداری کلی ساختمان در شرایط لرزه ای می شود.

۷. مقاومت مناسب در برابر آتش سوزی

سقف های یوبوت در صورت اجرای صحیح و رعایت پوشش بتن روی آرماتورها، از مقاومت حرارتی قابل قبولی برخوردار هستند و می توانند الزامات استانداردهای ایمنی حریق را تأمین کنند.

۸. افزایش سرعت اجرا

استفاده از قالب های مدولار و حذف برخی مراحل پیچیده قالب بندی سنتی، باعث افزایش سرعت اجرای این نوع سقف در مقایسه با دال های معمولی می شود. این موضوع در پروژه های بزرگ اهمیت بیشتری پیدا می کند.

۹. قابلیت اجرا در انواع سازه ها

سقف یوبوت را می توان هم در سازه های بتنی و هم در سازه های فلزی اجرا کرد. این انعطاف پذیری باعث شده است که این سیستم در طیف گسترده ای از پروژه ها قابل استفاده باشد.

۱۰. کاهش مصرف بتن و فولاد

به دلیل حذف بتن غیرسازه ای در بخش میانی دال، مقدار مصرف بتن و در برخی موارد فولاد نیز کاهش می یابد. این موضوع علاوه بر کاهش هزینه ها، به بهینه سازی مصرف منابع نیز کمک می کند.

۱۱. سهولت در حمل و نقل قالب ها

قالب های یوبوت به گونه ای طراحی شده اند که قابلیت قرارگیری در داخل یکدیگر را دارند. این ویژگی باعث کاهش چشمگیر حجم حمل ونقل و در نتیجه کاهش هزینه های لجستیکی پروژه می شود.

۱۲. آزادی عمل بیشتر در طراحی معماری

حذف ستون های میانی و امکان ایجاد دهانه های بزرگ، دست معمار را برای طراحی پلان های باز و خلاقانه باز می گذارد. همچنین امکان ایجاد فضاهای متنوع، افزایش ظرفیت پارکینگ و انعطاف در جانمایی سازه ای از دیگر نتایج این ویژگی است.

معایب سقف یوبوت

در کنار تمام مزایا، سقف یوبوت دارای معایبی است که باید با آگاهی کامل انتخاب شود:

۱. هزینه اولیه بالاتر

قیمت قالب های یوبوت بیشتر از برخی سیستم های سنتی است. این موضوع پروژه های کوچک را غیراقتصادی می کند.

اجرای سقف یوبوت در پروژه های کوچک معمولاً صرفه اقتصادی ندارد و حتی موجب افزایش هزینه می شود.

۲. ضرورت استفاده از قالب های استاندارد

در بازار ایران، قالب های غیراستاندارد متعددی وجود دارند. استفاده از قالب های بی کیفیت می تواند مشکلات جدی ایجاد کند.

۳. حساسیت قالب ها به آسیب

قالب های یوبوت در شرایط عادی نیز ظریف و آسیب پذیر هستند. در تمام مراحل نصب باید مراقب سلامت آن ها بود.

۴. ریسک ورود بتن به داخل قالب

در صورت بتن ریزی نامناسب:

• امکان ورود بتن به درون قالب وجود دارد
• عدم پوشش کامل بتن تا کف قالب ممکن است رخ دهد
• هر دو حالت منجر به افزایش وزن سقف یا ضعف سازه ای می شوند

۵. ریسک بلند شدن قالب ها

در صورت اتصال نامناسب قالب ها، احتمال بلند شدن آن ها حین بتن ریزی وجود دارد.

۶. مصرف بتن بیشتر نسبت به برخی سیستم ها

در قالب دوبل و اصلاح شده، مصرف بتن بیشتر از یوبوت تک است.

۷. نیاز به دقت بالا در بتن ریزی

نفوذ بتن به فضاهای زیر قالب ها نسبت به دال های معمولی دشوارتر است و به استفاده از ویبراتور مناسب نیاز دارد.

۸. نیاز به نیروی کار آموزش دیده

اجرای صحیح یوبوت نیازمند پیمانکار و نیروی کار آشنا با این سیستم است.

تجربه اجرایی سقف یوبوت در پروژه های واقعی (جمع بندی کارگاهی)

در پروژه های مختلف ساختمانی که از سیستم سقف یوبوت استفاده شده، نکات اجرایی و چالش های تکرارشونده ای مشاهده شده که درک آن ها برای اجرای صحیح این سیستم ضروری است. این موارد حاصل جمع بندی گزارش های کارگاهی، تجربه پیمانکاران و بررسی رفتار اجرایی سیستم در پروژه های واقعی است.

۱. جابجایی قالب ها هنگام بتن ریزی (مشکل رایج)

در بسیاری از پروژه ها، یکی از مهم ترین خطاهای اجرایی، شناور شدن یا حرکت قالب های یوبوت در زمان بتن ریزی است.

این مشکل معمولاً به دلایل زیر رخ می دهد:

• ویبره بیش از حد یا غیرکنترل شده
• عدم مهار مناسب قالب ها
• سرعت بالای بتن ریزی در یک ناحیه

نتیجه این خطا:

• تغییر هندسه دال
• کاهش دقت تیرچه های داخلی
• ایجاد ضعف موضعی در سقف

۲. پر نشدن کامل بتن زیر قالب ها

یکی از مشکلات جدی که در اجرا گزارش می شود، ایجاد حفره یا کرموشدگی در زیر یوبوت ها است.

علت ها:

• ویبره ناکافی
• بتن با اسلامپ نامناسب
• دسترسی سخت بتن به زیر قالب ها

این مشکل مستقیماً روی مقاومت نهایی سقف تأثیر می گذارد.

۳. ورود بتن به داخل قالب (افزایش وزن ناخواسته)

در صورت استفاده نکردن از درپوش یا اجرای ضعیف جزئیات، بتن وارد فضای داخلی قالب می شود.

نتیجه:

• افزایش وزن مرده سقف
• از بین رفتن بخشی از مزیت اصلی سیستم
• عدم تطابق با طراحی سازه ای

۴. وابستگی شدید به تیم اجرایی

در تجربه پروژه های واقعی مشخص شده که سقف یوبوت برخلاف ظاهر ساده، کاملاً اجرامحور و حساس به نیروی انسانی است.

حتی اگر طراحی عالی باشد:

• اجرای ضعیف = شکست عملکرد سقف

۵. خطا در فاصله گذاری قالب ها

اگر فاصله ها دقیق رعایت نشود:

• تیرچه های داخلی تغییر رفتار می دهند
• توزیع بار دچار اختلال می شود
• عملکرد دوطرفه دال ضعیف می شود

کاربردهای سقف یوبوت

سقف یوبوت به دلیل انعطاف پذیری بالا در طراحی، کاهش وزن سازه و امکان ایجاد دهانه های بزرگ، در انواع مختلف پروژه های ساختمانی مورد استفاده قرار می گیرد. این سیستم تقریباً در هر جایی که نیاز به فضاهای باز، عملکرد سازه ای مناسب و بهینه سازی مصرف مصالح وجود داشته باشد، قابل اجرا است.

۱. ساختمان های مسکونی

در پروژه های مسکونی چندطبقه، کاهش وزن سقف و بهبود عملکرد صوتی از اهمیت ویژه ای برخوردار است. سقف یوبوت با ایجاد عایق نسبی در برابر انتقال صدا و کاهش بار مرده ساختمان، گزینه ای مناسب برای این نوع کاربری محسوب می شود.

۲. ساختمان های اداری و تجاری

در فضاهای اداری و تجاری، نیاز به پلان های باز و بدون ستون های مزاحم اهمیت زیادی دارد. سقف یوبوت این امکان را فراهم می کند تا فضاهای داخلی با آزادی بیشتری طراحی شوند و انعطاف پذیری معماری افزایش یابد.

۳. پارکینگ های طبقاتی

یکی از مهم ترین و کاربردی ترین موارد استفاده از سقف یوبوت، اجرای پارکینگ های چندطبقه است. در این پروژه ها، امکان اجرای دهانه های بلند تا حدود ۱۸ تا ۲۰ متر، حذف سقف کاذب به دلیل سطح زیرین صاف و افزایش بهره وری فضایی با کاهش تعداد ستون ها، از مزایای کلیدی این سیستم محسوب می شود.

۴. مراکز خرید و مجتمع های تجاری

در مراکز تجاری و پاساژها، ایجاد فضاهای باز و دید وسیع برای مشتریان اهمیت زیادی دارد. سقف یوبوت با فراهم کردن دهانه های بزرگ و حذف محدودیت های ستون گذاری، شرایط مناسبی برای طراحی چنین فضاهایی ایجاد می کند.

۵. بیمارستان ها و مراکز درمانی

در فضاهای درمانی، علاوه بر نیاز به سکوت و آرامش نسبی، دسترسی آسان به تأسیسات مکانیکی و برقی نیز اهمیت دارد. سطح زیرین صاف سقف یوبوت، نصب تجهیزات را ساده تر کرده و به کاهش انتقال صدا بین طبقات کمک می کند.

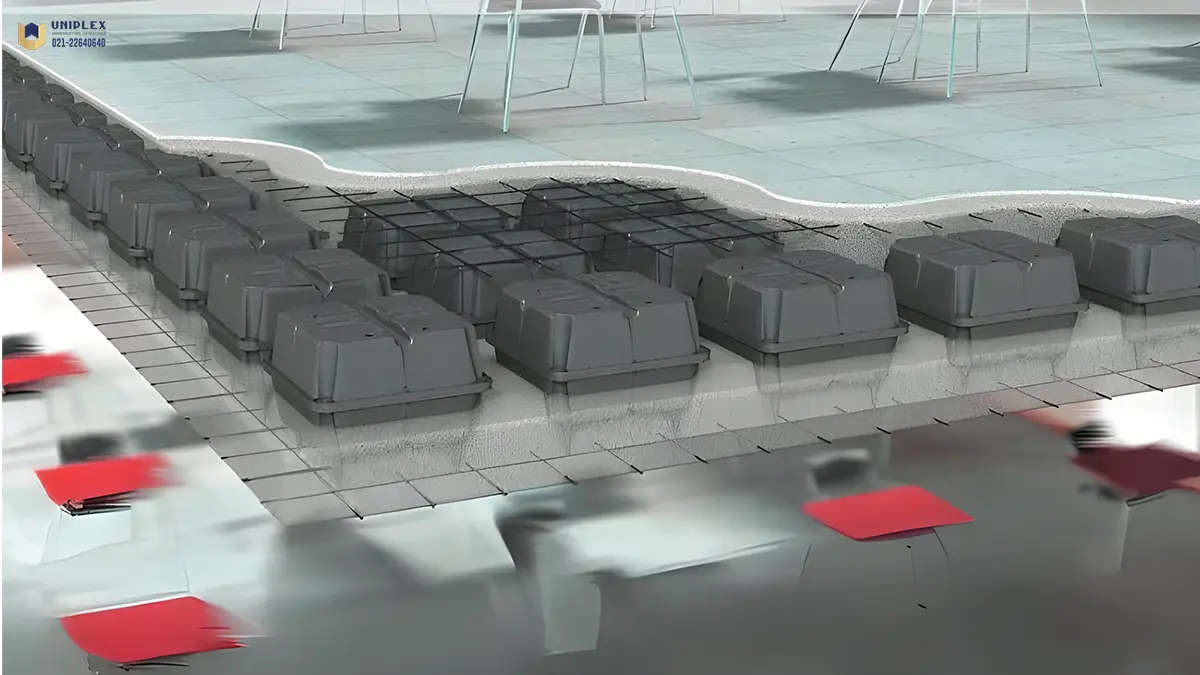

۶. سالن های آموزشی، کتابخانه ها و فضاهای عمومی

در فضاهایی مانند سالن های امتحان، کتابخانه ها و مراکز آموزشی، وجود دهانه های باز بدون ستون های مزاحم باعث افزایش کارایی فضا و بهبود دید بصری می شود. سقف یوبوت این شرایط را به خوبی فراهم می کند.

۷. مراکز صنعتی و انبارها

در ساختمان های صنعتی و انبارها که معمولاً نیاز به فضاهای وسیع و بدون مانع وجود دارد، سقف یوبوت امکان اجرای دهانه های بلند و حذف ستون های میانی را فراهم کرده و بهره وری فضایی را افزایش می دهد.

۸. هتل ها و فضاهای پذیرایی

در هتل ها، رستوران ها و فضاهای پذیرایی، طراحی معماری نقش مهمی در تجربه کاربری دارد. سقف یوبوت با ایجاد فضاهای باز و امکان طراحی انعطاف پذیر، به بهبود کیفیت بصری و عملکردی این فضاها کمک می کند.

۹. فونداسیون های گسترده

در پروژه هایی که بر روی خاک های با ظرفیت باربری پایین اجرا می شوند، استفاده از سیستم یوبوت در فونداسیون های گسترده می تواند با کاهش بار مرده، به بهینه سازی طراحی پی و کاهش نیاز به شمع کوبی یا افزایش ابعاد فونداسیون کمک کند.

آیا سقف یوبوت همیشه بهترین انتخاب است؟

برای اینکه انتخاب سقف یوبوت منطقی و مهندسی باشد، باید محدودیت ها و شرایط استفاده آن نیز در نظر گرفته شود. این سیستم در همه پروژه ها بهترین گزینه نیست و تصمیم نهایی باید بر اساس شرایط واقعی سازه گرفته شود، نه صرفاً مزایا.

در عمل، تجربه پروژه های مختلف نشان می دهد:

• در دهانه های کمتر از حدود ۷ متر، استفاده از سقف یوبوت معمولاً توجیه اقتصادی بالایی ندارد و گزینه های ساده تر و ارزان تر می توانند پاسخ گو باشند.
• در ساختمان های کوچک یا پروژه های کم طبقه، سیستم های سنتی یا سبک تر معمولاً از نظر هزینه اجرا منطقی تر هستند.
• در پروژه های بزرگ مانند پارکینگ های طبقاتی، مراکز تجاری و ساختمان هایی با دهانه های بلند، سقف یوبوت می تواند عملکرد مناسب تری از نظر کاهش وزن و ایجاد فضای باز ارائه دهد.
• هزینه اولیه اجرای این سیستم در مقایسه با بسیاری از سقف های رایج بیشتر است و این موضوع باید در برآورد اقتصادی پروژه به طور دقیق لحاظ شود.

در نتیجه، انتخاب سقف یوبوت یک تصمیم مطلق و همیشگی نیست، بلکه به عوامل مختلفی مانند ابعاد دهانه، نوع کاربری ساختمان، بودجه پروژه و شرایط اجرایی وابسته است.

مقایسه سقف یوبوت با سایر سقف ها

یوبوت در مقابل سقف دال تخت معمولی

یوبوت در مقابل سقف وافل

از نظر عملکرد سازه ای، مقطع T (وافل) بتن پایین که نقش سازه ای ندارد را حذف می کند، در نتیجه بار مرده کمتری دارد. اما سقف یوبوت به دلیل سطح زیرین صاف مزیت معماری و تأسیساتی مهمی دارد.

یوبوت در مقابل سقف کوبیاکس

کوبیاکس برای دهانه های تا ۱۱ متر مناسب است. برای دهانه های بالای ۱۱ متر، یوبوت گزینه بهتری محسوب می شود.

یوبوت در مقابل تیرچه بلوک

یوبوت در مقابل قالب یونیپلکس (سیستم سقفی غیرماندگار)

یوبوت معمولاً در پروژه هایی با دهانه های بزرگ، بارهای سنگین و نیاز به عملکرد دوطرفه دال انتخاب می شود، در حالی که سیستم های قالبی سبک تر مانند یونیپلکس بیشتر در پروژه های متوسط و اقتصادی کاربرد دارند. انتخاب بین این دو سیستم به شرایط سازه ای، بودجه پروژه و نیاز معماری بستگی دارد و نمی توان یکی را به صورت مطلق جایگزین دیگری دانست.

چک لیست اجرایی و نظارتی سقف یوبوت (قبل، حین و بعد از اجرا)

این چک لیست برای کنترل کیفیت اجرای سقف یوبوت طراحی شده و به کارفرما، مهندس ناظر و مجری کمک می کند تا از بروز خطاهای اجرایی جلوگیری شده و عملکرد نهایی سقف مطابق طراحی سازه ای باشد.

🔴 چک لیست قبل از اجرا (آماده سازی کارگاه)

• استفاده از قالب های یوبوت استاندارد دارای تأییدیه فنی معتبر
• بررسی کامل نقشه های سازه ای (ابعاد، فواصل، ضخامت دال و جزئیات آرماتوربندی)
• کنترل تطابق نقشه اجرایی با شرایط واقعی پروژه
• تأمین تجهیزات اجرایی شامل ویبراتور، شمع بندی و قالب زیرین مقاوم
• انتخاب تیم اجرایی و پیمانکار آشنا با سیستم سقف یوبوت
• کنترل شرایط کارگاه از نظر ایمنی و دسترسی اجرایی

🟡 چک لیست حین اجرا (کنترل کیفیت اجرایی)

• رعایت دقیق فاصله گذاری بین قالب های یوبوت مطابق نقشه
• کنترل یکنواختی چیدمان و جلوگیری از جابجایی قالب ها
• نصب صحیح درپوش ها روی قالب های تک برای جلوگیری از نفوذ بتن
• استفاده از اسپیسرهای استاندارد برای حفظ کاور بتن
• اجرای صحیح آرماتوربندی زیرین و بالایی مطابق نقشه
• ویبره مناسب و یکنواخت در لایه زیرین بتن برای حذف حفره های هوا
• جلوگیری از شناور شدن یا تغییر موقعیت قالب ها در زمان بتن ریزی
• کنترل پیوستگی بتن ریزی و جلوگیری از قطع غیر اصولی عملیات

🟢 چک لیست پس از اجرا (کنترل نهایی و بهره برداری)

• انجام عمل آوری بتن (Curing) طبق استاندارد و زمان کافی
• باز کردن قالب های زیرین پس از رسیدن بتن به مقاومت لازم
• بررسی تراز بودن سطح زیرین سقف و یکنواختی اجرا
• کنترل عدم وجود حفره، ترک یا ضعف موضعی در سقف
• تأیید نهایی کیفیت اجرا توسط مهندس ناظر یا دستگاه نظارت
• ثبت گزارش کنترل کیفیت برای مستندسازی پروژه

نکته مهم اجرایی

در سیستم سقف یوبوت، بیشترین خطاها نه در طراحی بلکه در اجرا و جزئیات کارگاهی رخ می دهد. رعایت همین چک لیست ساده می تواند ریسک خطاهای سازه ای را به حداقل برساند و عمر مفید سقف را به طور قابل توجهی افزایش دهد.

قیمت و هزینه اجرای سقف یوبوت

هزینه اجرای سقف یوبوت به عوامل متعددی بستگی دارد و عدد ثابتی ندارد:

عوامل مؤثر بر قیمت:

۱. ابعاد و نوع قالب انتخابی هر چه ارتفاع قالب بیشتر (یوبوت دوبل)، هزینه بیشتر است.

۲. متراژ پروژه در پروژه های با متراژ بالا، هزینه واحد کاهش پیدا می کند. سقف یوبوت در پروژه های کوچک صرفه اقتصادی ندارد.

۳. شهر و موقعیت پروژه دستمزد نیروی کار در کلانشهرها بالاتر است.

۴. نوع و قیمت بتن مصرفی رده بتن مورد نیاز بر اساس نقشه های سازه ای تعیین می شود.

۵. دستمزد آرماتوربندی و قالب بندی این هزینه ها در سال ۱۴۰۴ به ازای هر متر مربع متغیر هستند.

۶. هزینه حمل ونقل و دپو بسته به فاصله از کارخانه تولید.

نکته مهم درباره قیمت:

برخلاف تصور اولیه، سقف یوبوت در پروژه های بزرگ با دهانه های بلند به دلیل صرفه جویی در فونداسیون، ستون ها، تأسیسات و عدم نیاز به سقف کاذب، می تواند از نظر هزینه کلی پروژه مقرون به صرفه تر از گزینه های جایگزین باشد.

برای دریافت قیمت دقیق اجرای سقف یوبوت، متراژ، نوع قالب، محل پروژه و مشخصات سازه ای پروژه خود را به کارشناسان ما ارائه دهید.

سوالات متداول (FAQ)

۱. یوبوت مخفف چیست؟ یوبوت (U-Boot) از دو بخش تشکیل شده: حرف U به شکل مقطع پایه قالب اشاره دارد و Boot به معنای چکمه در زبان آلمانی است. این نام به شکل ظاهری قالب ها اشاره دارد.

۲. آیا سقف یوبوت همان دال مجوف است؟ بله، سقف یوبوت نوعی دال مجوف دوطرفه است. تفاوت آن با سایر دال های مجوف (مثل کوبیاکس) در نوع عنصر پرکننده (قالب مکعبی یوبوت در مقابل گوی کروی کوبیاکس) است.

۳. حداکثر دهانه ای که سقف یوبوت پوشش می دهد چقدر است؟ سقف یوبوت می تواند دهانه های ۱۲ تا ۲۰ متر را به راحتی پوشش دهد. برخلاف کوبیاکس که محدودیت ۱۱ متری دارد، سقف های یوبوت چنین محدودیتی ندارند.

۴. آیا برای اجرای سقف یوبوت به پیمانکار متخصص نیاز داریم؟ بله، اجرای صحیح سقف یوبوت نیازمند نیروی کار آشنا به این سیستم است. هرچند اجرای آن ساده تر از برخی سیستم ها است، اما نکات فنی خاصی در بتن ریزی و نصب قالب ها وجود دارد که باید رعایت شوند.

۵. آیا قالب های یوبوت پس از اجرا از سقف جدا می شوند؟ خیر. قالب های یوبوت ماندگار هستند و برای همیشه در داخل سقف باقی می مانند. فقط قالب بندی چوبی یا فلزی زیرین پس از اتمام بتن ریزی و کسب مقاومت کافی باز می شود.

۶. تفاوت یوبوت با لایت فرم چیست؟ لایت فرم (Light Form یا یونولیت) سیستم دیگری است که از بلوک های پلی استایرن برای سبک سازی سقف استفاده می کند و عملکرد یک طرفه دارد. یوبوت یک سیستم دوطرفه است که مقاومت بالاتری در برابر بارهای دوطرفه دارد.

۷. سقف یوبوت در مقابل زلزله چه عملکردی دارد؟ سقف یوبوت به دلیل سبکی، کاهش وزن و عملکرد دوطرفه، بهبود قابل توجهی در رفتار لرزه ای ساختمان ایجاد می کند. وزن پایین تر سقف، نیروی زلزله ای وارده بر ساختمان را به صورت مستقیم کاهش می دهد.

۸. آیا می توان سقف یوبوت را در سازه فلزی هم اجرا کرد؟ بله، سقف یوبوت هم در سازه های بتنی و هم در سازه های فلزی قابل اجرا است.

جمع بندی

سقف یوبوت یکی از سیستم های رایج دال مجوف در پروژه های ساختمانی است که در سال های اخیر به دلیل امکان کاهش بخشی از وزن مرده سقف و ایجاد دهانه های نسبتاً بلند، در برخی پروژه های متوسط و بزرگ مورد استفاده قرار گرفته است. با این حال، عملکرد نهایی آن به شدت وابسته به طراحی صحیح، کیفیت قالب ها و دقت اجرا در کارگاه است و نمی توان آن را برای تمام پروژه ها به عنوان یک گزینه قطعی و بدون ریسک در نظر گرفت.

قالب های یوبوت از جنس پلی پروپیلن تولید می شوند و با ایجاد حفره در بخش میانی دال، امکان بهینه سازی مصرف بتن را فراهم می کنند. همچنین طراحی ماژولار آن ها باعث می شود حمل ونقل و دپو در کارگاه نسبت به برخی سیستم های حجیم تر ساده تر انجام شود. انواع مختلف این قالب ها (تک، دوبل و اصلاح شده) برای شرایط متفاوت سازه ای و دهانه های متنوع به کار گرفته می شوند، اما انتخاب نوع مناسب کاملاً وابسته به محاسبات سازه ای پروژه است.

در نهایت، انتخاب سقف یوبوت باید بر اساس عواملی مانند دهانه مورد نیاز، سیستم سازه ای، محدودیت های اجرایی، هزینه تمام شده و تجربه تیم اجرایی انجام شود. در برخی پروژه ها این سیستم می تواند گزینه مناسبی باشد، اما در بسیاری از موارد نیز استفاده از آن نسبت به سایر سیستم های سقفی الزام یا برتری مطلق ندارد و باید به صورت موردی بررسی شود.

برای دریافت مشاوره تخصصی و برآورد دقیق هزینه اجرای سقف، لازم است مشخصات پروژه به صورت کامل بررسی شود تا انتخاب سیستم سقف بر اساس شرایط واقعی و نه صرفاً مزایای تئوریک انجام گیرد.
