۷ مرحله طراحی و اجرای سازه های صنعتی و شهری

طراحی و اجرای سازه های صنعتی و شهری معمولاً با یک سؤال شروع می شود: «اسکلت فلزی بزنیم یا بتنی؟» اما در بسیاری از پروژه ها مشکل از انتخاب مصالح شروع نمی شود. از فاصله ای شروع می شود که بین نقشه و کارگاه می افتد.

سازه ای را تصور کنید که محاسباتش درست است، ولی انکربولت ها چند سانتی متر جابه جا بتن ریزی شده اند. یا مهاربندهای جانبی دیر نصب شده اند. یا گزارش خاک اصلاً تهیه نشده است. هیچ کدام از این ها «ضعف محاسبات» نیست، اما هر سه می توانند سازه را از آنچه طراحی شده دور کنند.

نکته کم شناخته تر این است که «سازه صنعتی» و «سازه شهری» دو نوع مصالح نیستند. دو نوع مسئله اند. در اولی فرایند تولید و تجهیزات تعیین کننده است و در دومی همجواری، ایمنی عمومی و عمر طولانی.

در این مقاله مسیر کامل را در ۷ مرحله می بینید. در طول مسیر اشتباهاتی که در بازار تکرار می شوند و جاهایی که هر راه حل به درد نمی خورد هم گفته شده است.

اگر فرصت خواندن کل مقاله را ندارید، جواب کوتاه این است :

سازه صنعتی یا شهری را در ۷ مرحله جلو ببرید:

1. نیاز و کاربری را دقیق تعریف کنید.
2. قبل از هر نقشه، مطالعات ژئوتکنیک انجام دهید.
3. بارگذاری را کامل و منطبق بر مقررات انجام دهید.
4. سازه را مدل سازی و تحلیل کنید.
5. اعضا، اتصالات و فونداسیون را طراحی کنید.
6. نقشه اجرایی و دفترچه محاسبات را بسازید و کنترل کنید.
7. اجرا را با نظارت و کنترل کیفیت پیش ببرید.

سه جا بیشترین خطا رخ می دهد: حذف مطالعات خاک، بی توجهی به اتصالات و فونداسیون، و نظارت ضعیف حین اجرا. طراحی نهایی باید همیشه توسط مهندس دارای صلاحیت انجام شود.

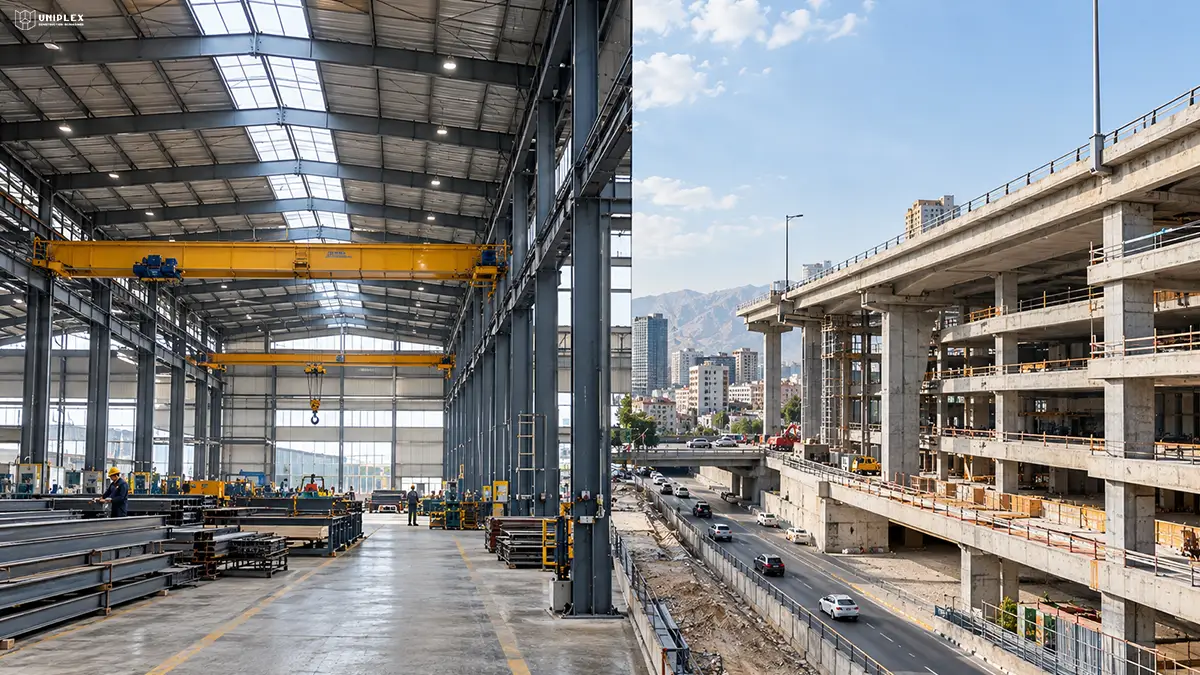

سازه صنعتی و سازه شهری دقیقاً چه فرقی دارند؟

سازه صنعتی برای پشتیبانی از فرایند تولید یا تجهیزات ساخته می شود، مثل سوله، استراکچر، پایپ رک و سیلو. سازه شهری سازه مهندسی داخل شهر است که برای عموم کار می کند، مثل پل، زیرگذر، پارکینگ چندطبقه و دیوار حائل. هر دو ممکن است فولادی یا بتنی باشند.

سازه صنعتی

در سازه صنعتی، چیدمان را فرایند تولید تعیین می کند، نه سلیقه معماری. معمولاً چند ویژگی مشترک دارند:

• دهانه های بزرگ و ارتفاع زیاد
• بارهای سنگین یا غیرمعمول (جرثقیل، ماشین آلات، مخازن)
• ارتعاش و بارهای تکرارشونده
• شرایط محیطی سخت، مثل رطوبت، مواد شیمیایی و گرد و غبار
• نیاز به توسعه در آینده

سازه شهری

سازه شهری روی زمینی ساخته می شود که اطرافش زندگی جریان دارد. ساختمان همسایه، تأسیسات زیرزمینی، ترافیک و عابر پیاده همه محدودیت ایجاد می کنند. عمر مفید مورد انتظار هم معمولاً طولانی تر است.

سازه شهری با «طراحی شهری» و «المان شهری» یکی نیست

این سه عبارت اغلب با هم قاطی می شوند. طراحی شهری به چیدمان خیابان ها، فضاهای عمومی و شکل شهر می پردازد. المان شهری مثل مجسمه و آب نما جنبه زیبایی شناختی دارد. در این مقاله «سازه شهری» یعنی بخش باربر و مهندسی شهر.

فولادی، بتنی یا مرکب؟ کدام سیستم سازه ای مناسب شماست؟

سیستم برتر مطلق وجود ندارد. فولاد معمولاً برای دهانه بزرگ و سرعت اجرا مناسب تر است. بتن در برابر آتش، خوردگی و ارتعاش رفتار پایدارتری دارد. سیستم مرکب وقتی جواب می دهد که هر مصالح در جایی به کار برود که نقطه قوتش است.

سیستم های رایج:

• اسکلت فولادی: سبک، سریع نصب، مناسب سوله و دهانه های بزرگ.
• بتن آرمه: مناسب فونداسیون تجهیزات، سازه های حجیم و محیط های خورنده.
• مرکب (فولاد + بتن): مثلاً ستون و تیر فولادی با دال بتنی.
• فضاکار: برای پوشش دهانه های خیلی بزرگ بدون ستون میانی.
• پیش ساخته و پیش تنیده: وقتی سرعت یا کنترل کیفیت کارخانه ای اولویت دارد.

کجا این مقایسه گمراه می کند؟ ارزان تر بودن یکی از دو سیستم را نمی توان کلی گفت. هزینه به دهانه، ارتفاع، شرایط خاک، قیمت زمان و مصالح در همان بازه بستگی دارد. تصمیم باید با مشاور سازه و بر اساس همان پروژه گرفته شود.

مقررات و آیین نامه های حاکم در ایران

مرجع اصلی طراحی و اجرا در ایران مجموعه مباحث مقررات ملی ساختمان و استاندارد ۲۸۰۰ زلزله است. برای پل و راه، آیین نامه های اختصاصی هم وجود دارد. پیش از هر کار، ویرایش جاری هر مبحث را از مرجع رسمی تأیید کنید، چون ویرایش ها به روز می شوند.

مباحثی که بیشتر استفاده می شوند:

• مبحث ۶: بارهای وارد بر ساختمان
• مبحث ۷: پی و پی سازی
• مبحث ۹: ساختمان های بتن آرمه
• مبحث ۱۰: ساختمان های فولادی
• مبحث ۱۱: طرح و اجرای صنعتی ساختمان ها
• مبحث ۱۲: ایمنی و حفاظت کار در حین اجرا
• استاندارد ۲۸۰۰: طراحی ساختمان ها در برابر زلزله

در پروژه های صنعتی بزرگ تر، کارفرما گاهی استانداردهای بین المللی مثل AISC و ACI را در مشخصات فنی پروژه می آورد. در این حالت باید معلوم باشد در تعارض احتمالی، کدام مرجع حاکم است.

نظام مهندسی ساختمان نقش مهمی دارد: صلاحیت طراح، ناظر و مجری، و کنترل نقشه ها. نقشه ای که مراحل تأیید را طی نکرده باشد، بعداً در پروانه، نظارت و تحویل مشکل ایجاد می کند.

۷ مرحله طراحی و اجرا

این مراحل هم برای پروژه های صنعتی و هم شهری جواب می دهد. فقط وزن هر مرحله فرق می کند.

۱. تعریف نیاز و مطالعات اولیه

در این مرحله مشخص می شود سازه برای چه ساخته می شود و در آینده چه تغییری ممکن است بکند. سؤال های کلیدی:

• کاربری دقیق چیست و چه تجهیزاتی داخل آن قرار می گیرد؟
• جرثقیل یا ماشین آلات سنگین دارد؟
• امکان توسعه در آینده باید پیش بینی شود؟

اشتباه رایج این است که نیاز آینده (مثلاً اضافه شدن جرثقیل) در طراحی لحاظ نشود. افزودن بعدی آن معمولاً گران تر و محدودتر از پیش بینی اولیه است.

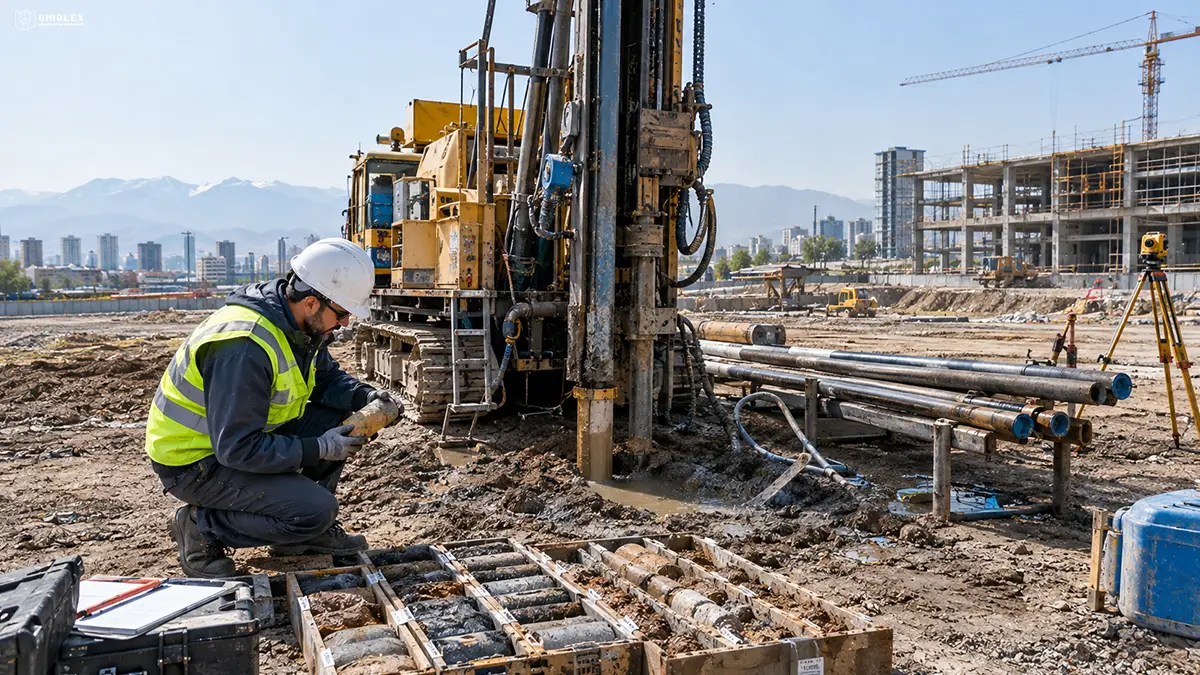

۲. مطالعات ژئوتکنیک و بررسی سایت

مطالعات خاک مشخص می کند زمین چه ظرفیت باربری دارد، نشست احتمالی چقدر است و سطح آب زیرزمینی کجاست. نوع خاک روی نیروی زلزله و نوع فونداسیون هم اثر می گذارد.

بدون گزارش خاک، طراحی فونداسیون عملاً بر پایه حدس است. این بخش را برای پروژه کوچک هم نمی شود حذف کرد. فقط حجم مطالعه با اندازه پروژه فرق می کند.

۳. بارگذاری

بارگذاری یعنی فهرست همه نیروهایی که به سازه وارد می شوند:

• بار مرده و زنده
• باد و برف
• زلزله
• بار جرثقیل و تجهیزات
• اثر دما و ضربه

در سوله ها و سازه های سبک، بلندشدگی ناشی از باد جدی تر از چیزی است که در نگاه اول به نظر می رسد. در سازه های صنعتی، بار دینامیکی تجهیزات اگر نادیده گرفته شود، بعداً به شکل ارتعاش یا ترک خود را نشان می دهد.

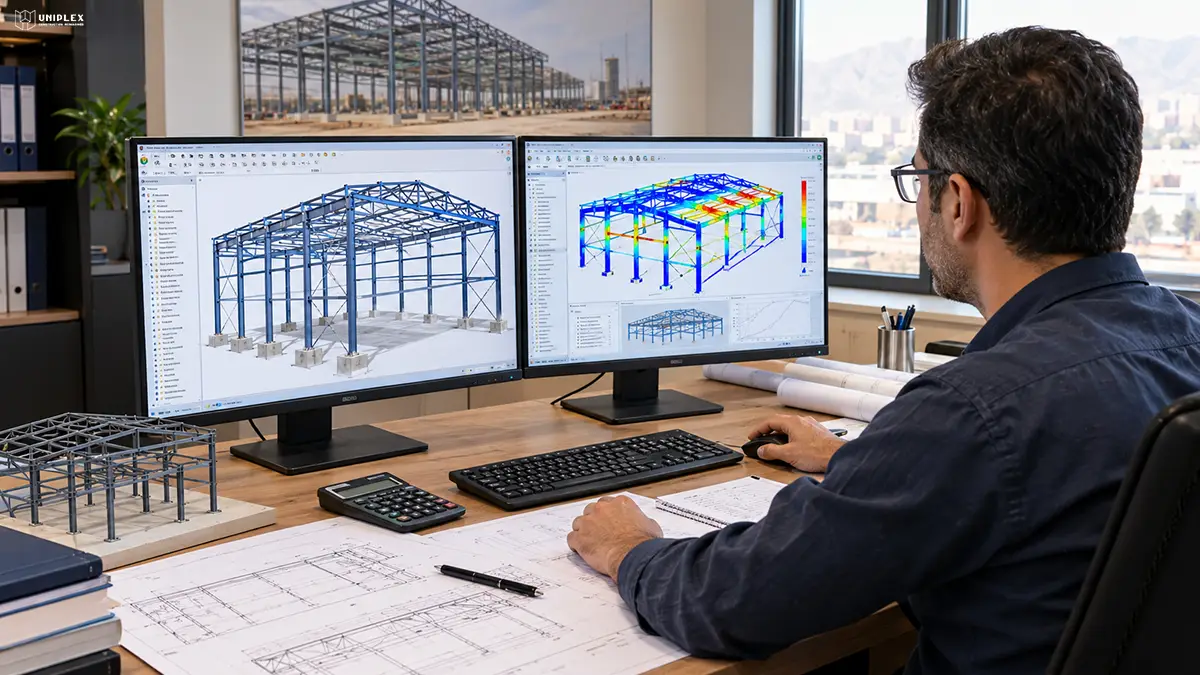

۴. مدل سازی و تحلیل

سازه با نرم افزارهایی مثل SAP2000 و ETABS مدل می شود و تحت ترکیب بارها تحلیل می گردد. خروجی نرم افزار فقط به اندازه ورودی هایش درست است. مدل باید با واقعیت اجرایی همخوان باشد، مثلاً در شرایط تکیه گاهی و اتصالات.

اگر مدل ساز و طراح اتصال دو نفر جدا هستند، هماهنگی بین شان را مکتوب کنید.

۵. طراحی اعضا، اتصالات و فونداسیون

بیشتر ضعف ها در جزئیات اتصال و فونداسیون پنهان می شود، نه در مقطع تیر و ستون. بیس پلیت، انکربولت و اتصال تیر به ستون باید با همان دقت طراحی شوند. در سازه های صنعتی، فونداسیون تجهیزات هم طراحی جداگانه می خواهد.

۶. نقشه اجرایی، دفترچه محاسبات، ساخت و کنترل

خروجی طراحی دو چیز است: نقشه های اجرایی و دفترچه محاسبات. نقشه اجرایی باید برای کارگاه قابل فهم باشد، نه فقط برای مهندس. پیش از ساخت، نقشه ها از نظر هماهنگی و تأیید مراجع بررسی می شوند.

در سازه فولادی، ساخت قطعات در کارگاه انجام می شود. کنترل جوش، سندبلاست و رنگ یا گالوانیزه در همین مرحله است.

۷. اجرا، نظارت، کنترل کیفیت و تحویل

اجرا شامل گودبرداری و فونداسیون، نصب اسکلت، پوشش و تأسیسات است. نظارت یعنی تطبیق مداوم کار با نقشه، نه فقط امضای پایان کار. در تحویل، نقشه های چون ساخت (as-built) و مستندات کنترل کیفیت باید به کارفرما داده شود.

نکات اجرای سازه های صنعتی که کمتر گفته می شود

بیشتر خطاهای اجرای صنعتی در سه جا رخ می دهد: تطابق انکربولت با بیس پلیت، آماده سازی سطح و رنگ، و ترتیب نصب مهاربند. اگر این سه را کنترل کنید، بخش بزرگی از ریسک کم می شود.

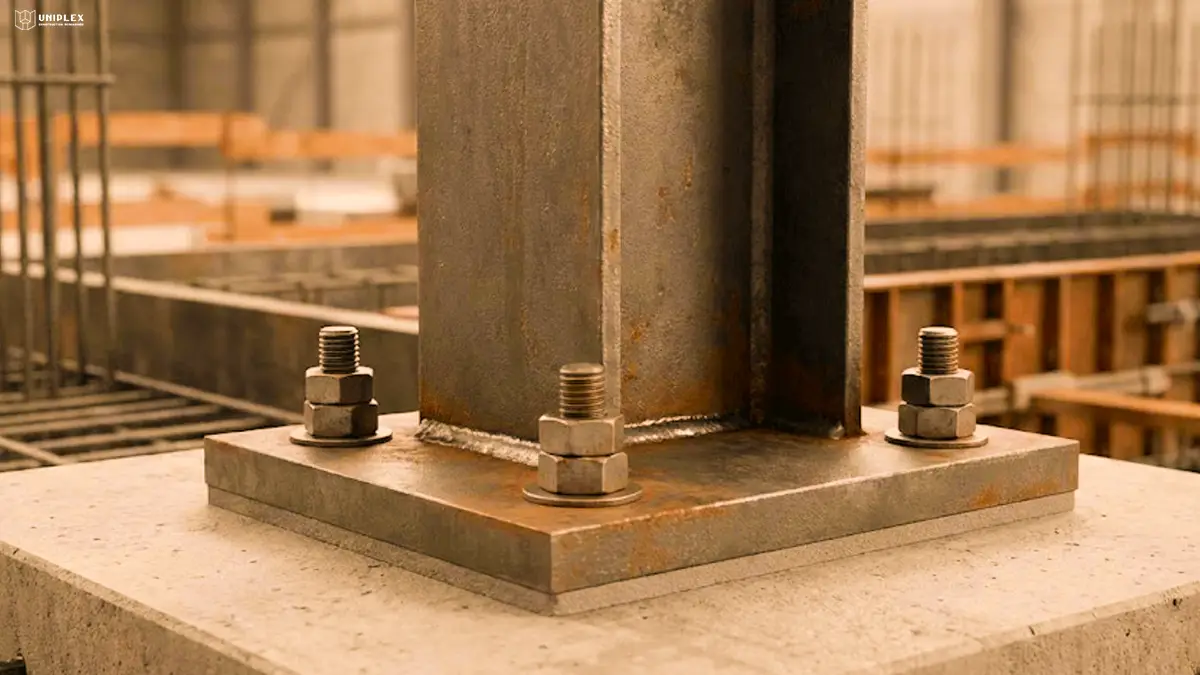

انکربولت و بیس پلیت. جای انکربولت ها باید قبل از بتن ریزی با شابلون یا کنترل نقشه برداری تأیید شود. اگر بعد از بتن ریزی با سوراخ بیس پلیت نخواند، راه حل های سریع مثل گشادکردن سوراخ یا جابه جایی بولت، رفتار اتصال را از طرح دور می کنند.

سندبلاست و رنگ. حذف سندبلاست یا رنگ کردن روی زنگ اولیه یکی از دلایل رایج پوسته شدن رنگ و خوردگی زودرس است. در محیط های مرطوب یا شیمیایی، گالوانیزه یا سیستم رنگ مناسب باید از ابتدا در مشخصات پروژه نوشته شود.

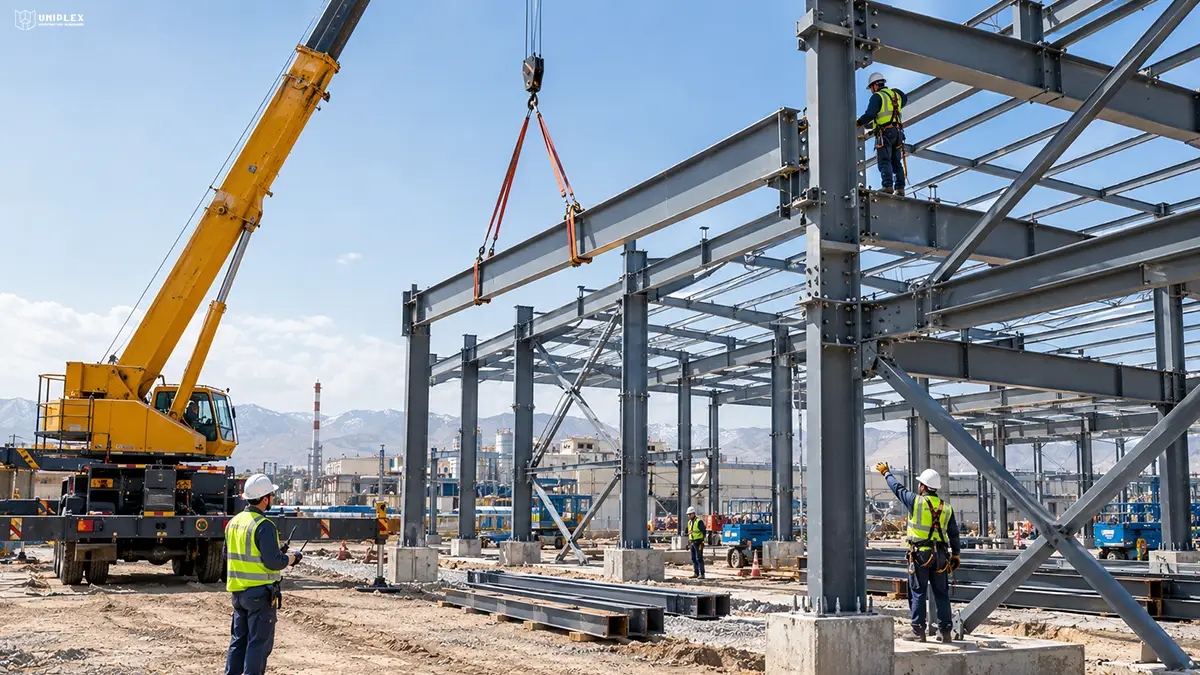

مهاربند و ترتیب نصب. سازه فلزی تا زمانی که مهاربندها نصب نشده، در برابر نیروی جانبی ضعیف است. نصب قاب ها بدون مهاربند موقت یا دائم همزمان، ریسک ایمنی و ناپایداری ایجاد می کند.

جرثقیل دار یا بدون جرثقیل. سوله ای که جرثقیل دارد از نظر طراحی با سوله ساده متفاوت است: ستون ها، ریل و فونداسیون باید برای بارهای جرثقیل طراحی شوند.

پوشش سقف و دیوار. هم پوشانی نادرست پانل ها، پیچ نامناسب و فلشینگ ضعیف باعث نشت می شوند. این ها «جزئیات ظاهری» نیستند و روی عمر سازه اثر می گذارند.

اجرای سازه های شهری: وقتی همسایه ها هم بخشی از پروژه اند

در پروژه شهری، محیط اطراف بخشی از مسئله طراحی است. همجواری ساختمان ها، شبکه های زیرزمینی، ترافیک و ایمنی عابر باید از ابتدا در برنامه اجرا دیده شود.

• گودبرداری و سازه نگهبان: در شهر، گود نزدیک ساختمان همسایه است. طراحی سازه نگهبان و پایش حین گودبرداری مهم است.
• ایمنی عمومی: حفاظ، مسیر عبور امن و زمان بندی کار باید با شرایط محل هماهنگ شود.
• پل و زیرگذر: جزئیات اتصال، تکیه گاه و درز انبساط برای عمر بلندمدت حیاتی است.
• پارکینگ چندطبقه: زهکشی، آب بندی و دوام در برابر رطوبت از ابتدا طراحی می شود.
• بهسازی سازه موجود: اگر قرار است بخشی به ساختمان یا سازه قدیمی اضافه شود، ابتدا باید وضعیت موجود ارزیابی شود، نه فقط بخش جدید طراحی شود.

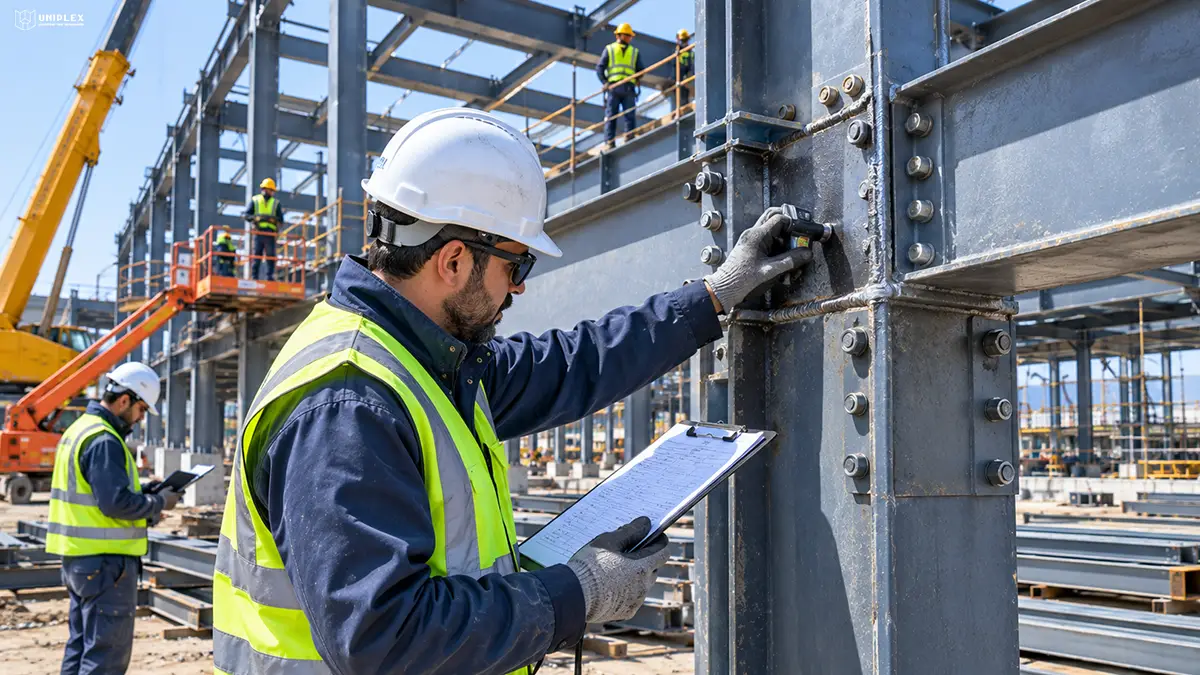

ایمنی حین اجرا و کنترل کیفیت

کنترل کیفیت یعنی کارهای مشخص و قابل ثبت، نه نظارت کلی. ایمنی هم باید از قبل برنامه ریزی شود. مبحث ۱۲ مقررات ملی مرجع ایمنی حین اجرا است.

مواردی که معمولاً کنترل و ثبت می شوند:

• بتن: آزمایش نمونه ها، اسلامپ، پوشش بتن روی آرماتور، عمل آوری
• جوش: صلاحیت جوشکار، بازرسی ظاهری و در موارد لازم آزمایش های غیرمخرب
• پیچ و اتصالات: سفت کردن مطابق مشخصات
• رنگ و پوشش: ضخامت و کیفیت آماده سازی سطح
• ایمنی: داربست، کار در ارتفاع، جرثقیل و لیفت

۹ اشتباه رایج و راه جلوگیری

هزینه و زمان؛ چه چیزی قیمت را بالا می برد؟

عدد قطعی بدون اطلاع از پروژه گمراه کننده است. اما عوامل اصلی که هزینه و زمان را تغییر می دهند مشخص اند:

• دهانه، ارتفاع و وزن سازه
• شرایط خاک و نوع فونداسیون
• وجود جرثقیل و تجهیزات سنگین
• شرایط محیطی و سیستم محافظ (رنگ، گالوانیزه)
• محدودیت های سایت (به ویژه در پروژه شهری)
• تغییرات در حین اجرا

مهم ترین نکته: تغییر بعد از شروع اجرا معمولاً گران تر از تصمیم گیری در مرحله طراحی تمام می شود.

مشاور و پیمانکار را چطور انتخاب کنیم؟

مشاور یا پیمانکار خوب سؤال می پرسد و دامنه کار را روشن می کند. چک لیست های زیر کمک می کنند:

• آیا پروژه مشابه انجام داده و می تواند توضیح دهد؟
• طراحی و نقشه اجرایی همراه دفترچه محاسبات ارائه می شود؟
• مراحل کنترل کیفیت در قرارداد مشخص شده است؟
• تقسیم مسئولیت بین طراح، مجری و ناظر شفاف است؟
• مراحل تحویل و مدارک چون ساخت در قرارداد آمده است؟

ارزان ترین پیشنهاد همیشه بدترین نیست و گران ترین همیشه بهترین نیست. مهم این است که پیشنهاد، همه مراحل بالا را پوشش بدهد.

یک سناریوی نمونه

این یک سناریوی نمونه و ترکیبی است، نه گزارش یک پروژه مستند مشخص.

در بسیاری از پروژه های مشابه، صاحب یک کارگاه تولیدی سوله ای را بر اساس طرحی ارزان و آماده می سازد. دو سال بعد خط تولید تغییر می کند و نیاز به جرثقیل سقفی پیدا می کند.

مهندس بررسی می کند و معلوم می شود ستون ها و فونداسیون برای بار جرثقیل طراحی نشده اند. حالا یا باید ستون ها تقویت شوند و فونداسیون اصلاح شود، یا فرایند تولید با محدودیت ادامه پیدا کند.

اگر در مرحله اول نیاز آینده ثبت شده بود، هزینه اضافی طراحی کم بود. این الگو در پروژه های صنعتی زیاد تکرار می شود.

(اگر پروژه واقعی با اجازه کارفرما دارید، همین جا جایگزین سناریو شود.)

نکات مهم و جمع بندی

• سازه صنعتی و شهری تفاوتشان در محرک طراحی و محدودیت های محیط است، نه فقط مصالح.
• مطالعات ژئوتکنیک را حذف نکنید؛ پایه همه تصمیم های بعدی است.
• اتصالات، انکربولت و فونداسیون جاهایی هستند که ضعف ها پنهان می شوند.
• نیاز آینده (توسعه، جرثقیل، تجهیزات) را از ابتدا ثبت کنید.
• نظارت واقعی و کنترل کیفیت مستند، فقط امضای پایان کار نیست.
• مقررات ملی ساختمان و استاندارد ۲۸۰۰ مرجع اصلی اند؛ ویرایش جاری را بررسی کنید.
• طراحی نهایی باید توسط مهندس دارای صلاحیت و تأییدشده انجام شود.

سؤالات متداول

مراحل طراحی و اجرای سازه صنعتی چیست؟

هفت مرحله دارد: تعریف نیازها، مطالعات ژئوتکنیک، بارگذاری، مدل سازی و تحلیل، طراحی اعضا و اتصالات و فونداسیون، تهیه نقشه و ساخت، و در پایان اجرا با نظارت و کنترل کیفیت. جاانداختن هر مرحله معمولاً در مراحل بعد با هزینه بیشتر برمی گردد.

سازه فلزی بهتر است یا بتنی؟

پاسخ ثابتی وجود ندارد. فولاد برای دهانه بزرگ و سرعت اجرا مناسب تر است و بتن در برابر آتش، خوردگی و ارتعاش معمولاً رفتار بهتری دارد. انتخاب نهایی به دهانه، کاربری، شرایط محیطی، بودجه و زمان بندی پروژه بستگی دارد و باید با مشاور سازه نهایی شود.

سوله استاندارد با غیراستاندارد چه فرقی دارد؟

سوله استاندارد بر پایه محاسبات سازه ای، بارگذاری مطابق مقررات و نقشه های اجرایی ساخته می شود و دفترچه محاسبات دارد. سوله غیراستاندارد معمولاً بدون محاسبه دقیق یا با کپی نقشه پروژه دیگر ساخته می شود و در برابر باد، برف و زلزله ایمنی کافی ندارد.

سازه شهری با طراحی شهری چه فرقی دارد؟

سازه شهری یعنی سازه های مهندسی مثل پل، زیرگذر، پارکینگ و دیوار حائل که بار را تحمل می کنند. طراحی شهری به چیدمان خیابان ها، فضاهای عمومی و شکل کلی شهر می پردازد. هر دو به هم مرتبط اند، اما کار و مسئولیت مهندسی متفاوتی دارند.

چرا مطالعات ژئوتکنیک قبل از طراحی لازم است؟

چون ظرفیت باربری، نشست احتمالی، سطح آب زیرزمینی و نوع خاک را مشخص می کند و این ها روی طراحی فونداسیون و نیروی زلزله اثر مستقیم دارند. طراحی بدون گزارش خاک عملاً بر اساس حدس است و ریسک نشست و ترک خوردگی را بالا می برد.

انکربولت و بیس پلیت چرا این قدر مهم اند؟

این ها نقطه اتصال سازه فلزی به فونداسیون اند و بارها از اینجا به زمین منتقل می شوند. اگر جای انکربولت ها با سوراخ بیس پلیت نخواند و پیمانکار سوراخ را گشاد کند یا بولت را جابه جا کند، رفتار اتصال از آنچه محاسبه شده فاصله می گیرد.

سازه قدیمی را می شود توسعه داد یا بازسازی کرد؟

گاهی بله، اما بعد از ارزیابی وضعیت موجود. باید کیفیت مصالح، اتصالات، خوردگی، ظرفیت فونداسیون و تطابق با بارگذاری و ضوابط فعلی بررسی شود. بدون این ارزیابی اضافه کردن جرثقیل، طبقه یا تجهیزات جدید می تواند خطرناک باشد.

نتیجه گیری نهایی

طراحی و اجرای سازه های صنعتی و شهری در بیشتر پروژه ها با یک تصمیم بزرگ موفق یا ناموفق نمی شود. با رعایت یا حذف مرحله های کوچک پیش می رود: گزارش خاک، ثبت نیاز آینده، جزئیات اتصال، نظارت واقعی.

اگر قصد شروع پروژه دارید، بهتر است قبل از انتخاب مصالح، نیاز، سایت و بارها را روشن کنید و با یک مشاور سازه دارای صلاحیت وارد جزئیات شوید. [CTA متناسب با سایت: مشاوره، درخواست بررسی پروژه یا لینک به خدمات مرتبط
