وافل یک طرفه چیست؛ راهنمای فنی طراحی، اجرا و قالب بندی

خیلی از پیمانکارانی که برای اولین بار اسم «وافل یک طرفه» را می شنوند، فکر می کنند با یک نسخه ساده ترِ سقف وافل معمولی طرف هستند؛ یعنی همان چیزی که چند سال پیش با نام «دال مشبک» می شناختیم، فقط کوچک تر و ارزان تر. این تصور تقریباً نیمی از واقعیت است و نیمی دیگرش می تواند به اشتباه طراحی یا حتی شکست سازه ای منجر شود.

واقعیت این است که وافل یک طرفه یک سیستم سازه ای مستقل با منطق باربری کاملاً متفاوت از وافل دوطرفه است، نه یک نسخه فرعی از آن. خیلی از مهندسان جوان و حتی برخی پیمانکاران باتجربه، این دو را به جای هم در نظر می گیرند و همین موضوع باعث می شود گاهی دهانه ای انتخاب شود که برای عملکرد یک طرفه مناسب نیست.

اگر فرصت خواندن کل مقاله را ندارید، جواب کوتاه این است: وافل یک طرفه نوعی قالب بندی بتنی غیرماندگار با شکل مستطیلی است که جایگزین تیرچه بلوک و یونولیت می شود؛ بار سقف را فقط در یک جهت (به دو تیر روبه رو) منتقل می کند، برای دهانه های تا حدود ۸ تا ۹ متر مناسب است، هزینه اجرای آن از تیرچه بلوک و یونولیت کمتر است، و قالب هایش پس از بتن ریزی از سقف جدا و قابل استفاده مجدد هستند.

وافل یک طرفه چیست؟

وافل یک طرفه نوعی قالب بندی بتنی غیرماندگار و قابل استفاده مجدد است که برای ساخت سقف های بتنی به کار می رود و بار سازه را فقط در یک جهت منتقل می کند. شکل ظاهری این قالب ها مستطیلی است و عملکردشان شبیه تیرچه بلوک یا تیرچه یونولیت است، با این تفاوت کلیدی که تیر میانی و بلوک سفالی یا یونولیتی حذف می شود.

به زبان ساده تر: جای آن قالب های یونولیتی سنگین و یک بارمصرفی که زیر تیرچه ها می گذاشتید، یک قالب پلیمری سبک می نشینید که بعد از سفت شدن بتن، از زیر سقف بیرون می آید و دوباره قابل استفاده است. همین یک تفاوت، کل معادله هزینه و وزن سقف را عوض می کند.

نکته ای که اکثر مقالات موجود در وب نمی گویند این است که «یک طرفه بودن» فقط یک ویژگی شکلی قالب نیست، بلکه یک تصمیم طراحی است که باید قبل از اجرا، بر اساس نسبت ابعاد دهانه گرفته شود نه بعد از خرید قالب.

وافل یک طرفه چگونه کار می کند؟

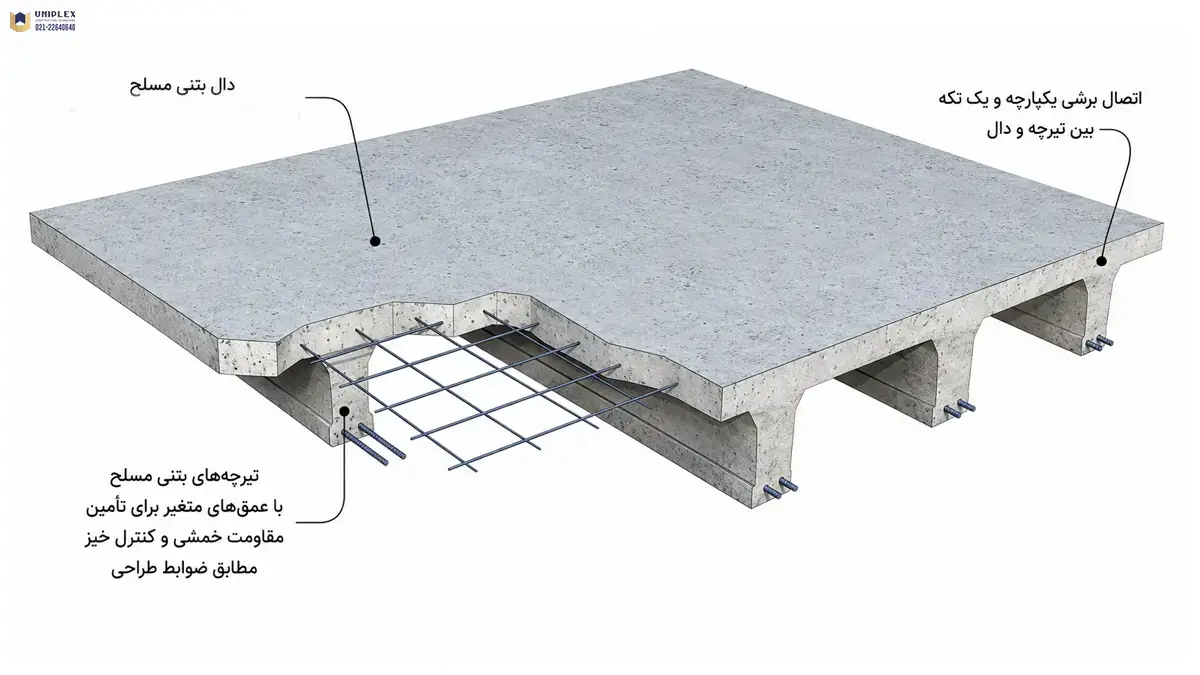

در وافل یک طرفه، بار سقف فقط روی دو تیر روبه روی هم منتقل می شود؛ دو تیر دیگر در جهت عمود، عملاً سهمی در باربری ندارند. این دقیقاً همان منطقی است که در تیرچه بلوک هم می بینید.

تیرچه های این سیستم به صورت درجا و در یک جهت چیده و آرماتورگذاری می شوند. چون آرماتور فقط در یک راستا قرار می گیرد، مصرف میلگرد نسبت به وافل دوطرفه پایین تر می آید، همین کاهش مصالح، اصلی ترین دلیل ارزان تر بودن این سیستم است.

چه زمانی سقف به صورت یک طرفه عمل می کند؟

قاعده ای که در عمل استفاده می شود این است: اگر نسبت طول دهانه به عرض آن بیشتر از ۲ باشد، رفتار سقف یک طرفه در نظر گرفته می شود؛ اگر این نسبت کمتر از ۲ باشد، سقف دوطرفه عمل می کند.

مثال ساده: دهانه ای با طول ۹ متر و عرض ۴ متر، نسبت ۲.۲۵ دارد یعنی یک طرفه. اما همان طول ۹ متر کنار عرض ۷ متر، نسبت ۱.۲۸ دارد و باید به صورت دوطرفه طراحی شود.

باور غلط رایج در بازار: خیلی از پیمانکاران فکر می کنند انتخاب بین یک طرفه و دوطرفه صرفاً سلیقه ای یا بر اساس بودجه است. در واقع این انتخاب، یک محاسبه مهندسی است و انتخاب اشتباه می تواند باعث ترک خوردن یا خیز بیش از حد سقف شود.

تفاوت وافل یک طرفه با وافل دوطرفه

تفاوت اصلی در شکل قالب و مسیر انتقال بار است، قالب یک طرفه مستطیلی است و بار را به دو تیر منتقل می کند، قالب دوطرفه مربعی است و بار را به چهار تیر اطراف منتقل می کند.

• شکل قالب: یک طرفه مستطیلی (قالب تابوتی)، دوطرفه مربعی
• حداکثر دهانه: یک طرفه تا ۸-۹ متر، دوطرفه تا ۱۶-۱۷ متر
• مصرف میلگرد و بتن: در یک طرفه کمتر است
• هزینه اجرا: یک طرفه پایین تر، اما برای دهانه های بلند گزینه ای نیست
• عملکرد لرزه ای: دوطرفه به دلیل آرماتوربندی دو جهته، رفتار بهتری دارد
• نحوه فروش قالب: یک طرفه بر اساس متر مربع، دوطرفه به صورت عددی (دانه ای)

نکته ای که کمتر جایی به آن اشاره شده: تفاوت در نحوه فروش (متری در برابر عددی) روی برآورد اولیه هزینه پروژه تأثیر مستقیم دارد و دلیل اصلی سردرگمی پیمانکاران تازه کار هنگام مقایسه قیمت هاست چون دو واحد قیمت گذاری متفاوت را با هم مقایسه می کنند بدون این که متوجه این تفاوت باشند.

مشخصات فنی و ابعاد قالب وافل یک طرفه

قالب های وافل یک طرفه معمولاً به صورت ماژولار و مونتاژی عرضه می شوند، نه یک قطعه یکپارچه.

اجزای تشکیل دهنده قالب:

• قالب میانی: معمولاً عرض ۵۰ سانتی متر
• فیلر (پرکننده): عرض ۱۰ سانتی متر، برای تنظیم طول نهایی
• درپوش: عرض ۱۵ سانتی متر، در دو سر قالب قرار می گیرد

ابعاد رایج بازار:

• عرض (آکس): ۶۰ یا ۷۰ سانتی متر
• ارتفاع: ۲۵ یا ۳۰ سانتی متر
• حداکثر دهانه مجاز: حدود ۸ تا ۹ متر
• ضخامت دال رویی: معمولاً ۵ تا ۷ سانتی متر (در محاسبات اغلب ۷ سانتی متر لحاظ می شود)

با احتساب ضخامت دال رویی، حداقل ضخامت کلی سقف وافل یک طرفه معمولاً حدود ۳۲ سانتی متر می شود (۲۵ سانتی متر ارتفاع قالب + ۷ سانتی متر دال).

یک نکته عملی که در محاسبه مصرف قالب اغلب فراموش می شود: حدود ۷۰ درصد سطح سقف را قالب وافل می پوشاند؛ ۳۰ درصد باقی مانده شامل تیر، ستون، راه پله و آسانسور است که قالب وافل یک طرفه آن نواحی را پوشش نمی دهد. برای برآورد دقیق تعداد قالب مورد نیاز، باید این ۳۰ درصد را از متراژ کل کسر کنید، در غیر این صورت سفارش بیشتر از نیاز واقعی خواهید داد.

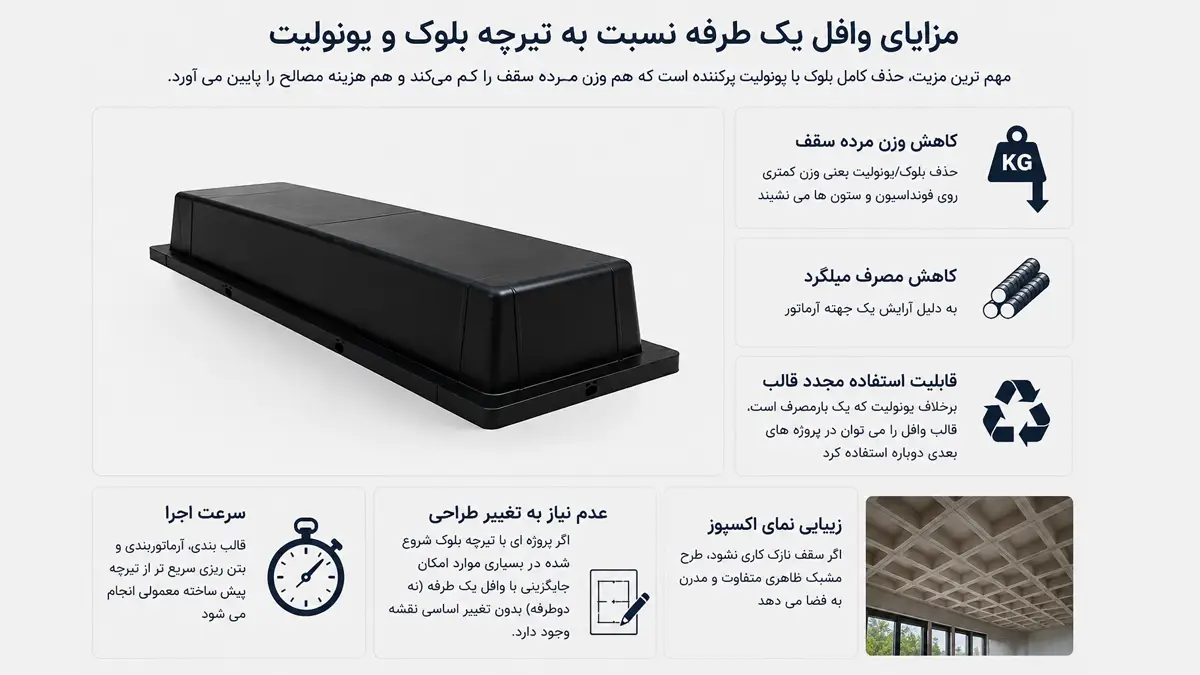

مزایای وافل یک طرفه نسبت به تیرچه بلوک و یونولیت

مهم ترین مزیت، حذف کامل بلوک یا یونولیت پرکننده است که هم وزن مرده سقف را کم می کند و هم هزینه مصالح را پایین می آورد.

• کاهش وزن مرده سقف: حذف بلوک/یونولیت یعنی وزن کمتری روی فونداسیون و ستون ها می نشیند
• کاهش مصرف میلگرد: به دلیل آرایش یک جهته آرماتور
• قابلیت استفاده مجدد قالب: برخلاف یونولیت که یک بارمصرف است، قالب وافل را می توان در پروژه های بعدی دوباره استفاده کرد
• سرعت اجرا: قالب بندی، آرماتوربندی و بتن ریزی سریع تر از تیرچه پیش ساخته معمولی انجام می شود
• عدم نیاز به تغییر طراحی: اگر پروژه ای با تیرچه بلوک شروع شده، در بسیاری موارد امکان جایگزینی با وافل یک طرفه (نه دوطرفه) بدون تغییر اساسی نقشه وجود دارد، این نکته ای است که اکثر منابع موجود اصلاً به آن اشاره نکرده اند، در حالی که برای پیمانکارانی که وسط کار تصمیم به تغییر سیستم می گیرند، تعیین کننده است

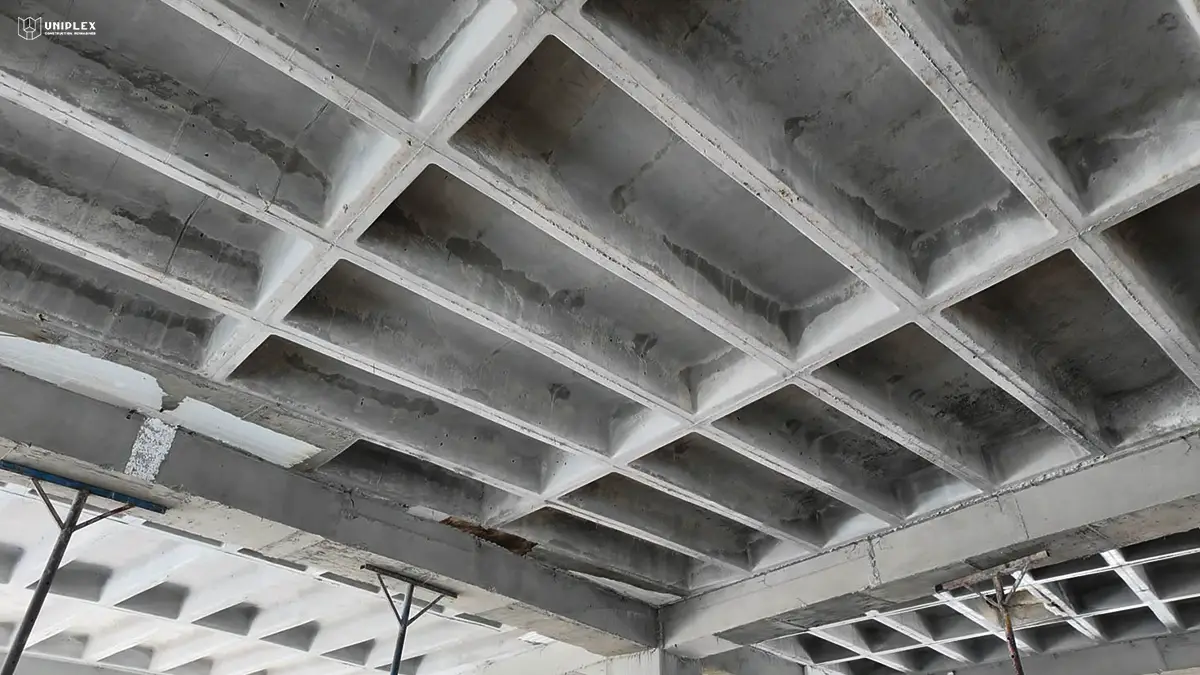

• زیبایی نمای اکسپوز: اگر سقف نازک کاری نشود، طرح مشبک ظاهری متفاوت و مدرن به فضا می دهد

معایب و محدودیت های وافل یک طرفه

محدودیت اصلی، دهانه کوتاه (حداکثر ۸-۹ متر) و عملکرد سازه ای ضعیف تر نسبت به نوع دوطرفه است.

• محدودیت دهانه: برای پروژه های با دهانه بلند (بالای ۹ متر) عملاً گزینه مناسبی نیست و باید سراغ دوطرفه رفت
• عملکرد لرزه ای ضعیف تر: چون آرماتوربندی فقط در یک جهت است، در برابر بارهای جانبی (زلزله) نسبت به دوطرفه مقاومت کمتری دارد
• وابستگی به تیرهای کناری: برخلاف دوطرفه که می تواند مستقیماً روی ستون بنشیند، یک طرفه حتماً به تیر تکیه گاهی نیاز دارد
• دقت بالای موردنیاز در زیرسازی: چون طول دهانه در این سیستم متغیر است، چیدمان قالب باید دقیقاً طبق نقشه باشد و جای خطای انسانی بیشتر است

این محدودیت ها به این معنا نیست که وافل یک طرفه گزینه ضعیفی است؛ بلکه یعنی این سیستم برای دهانه های کوتاه و پروژه هایی طراحی شده که اقتصادی بودن، اولویت بالاتری نسبت به پوشش دهانه های بزرگ دارد.

جدول مقایسه ای: وافل یک طرفه در برابر گزینه های دیگر

این جدول صرفاً برای راهنمایی اولیه است؛ انتخاب نهایی همیشه باید توسط طراح سازه و بر اساس نقشه و بارگذاری دقیق پروژه انجام شود.

قیمت قالب وافل یک طرفه در 1405

قیمت قالب وافل یک طرفه معمولاً بر اساس متر مربع محاسبه می شود و در حال حاضر بسته به ابعاد و کیفیت، در بازه ای تقریبی و متغیر قرار دارد که با توجه به نوسانات قیمت مواد پلیمری و نرخ ارز، باید حتماً از تولیدکننده استعلام شود.

برخلاف قالب دوطرفه که به صورت عددی (هر عدد قالب) فروخته می شود، قالب یک طرفه چون طول متغیری دارد و به صورت قطعات میانی + فیلر + درپوش مونتاژ می شود، قیمت گذاری آن بر مبنای متراژ خالص سقف انجام می شود.

عوامل اصلی تعیین کننده قیمت:

• ابعاد و ارتفاع قالب (۲۵ یا ۳۰ سانتی متر)
• جنس و کیفیت پلیمر مصرفی
• تعداد سفارش (خرید عمده معمولاً تخفیف دارد)
• نوسانات نرخ ارز (چون مواد اولیه پلیمری اغلب وابسته به ارز است)
• نیاز یا عدم نیاز به اقلام جانبی مثل پیچ ومهره فلزی برای اتصال قطعات

⚠️ یک نکته که برای برآورد بودجه پروژه اهمیت دارد: در برخی قالب های بازار، هزینه پیچ ومهره فلزی برای اتصال قطعات جداگانه محاسبه می شود و به قیمت پایه اضافه می گردد. هنگام استعلام قیمت حتماً بپرسید آیا این هزینه در قیمت نهایی لحاظ شده یا نه این یکی از رایج ترین جاهایی ست که برآورد اولیه پیمانکاران با هزینه نهایی فاصله می گیرد.

اجاره یا خرید؟ کدام به صرفه تر است؟

برای پروژه های کوچک یا کوتاه مدت (معمولاً کمتر از ۴ طبقه)، اجاره به صرفه تر است؛ برای پروژه های بزرگ مقیاس یا توسعه گرانی که چند پروژه پشت سر هم دارند، خرید منطقی تر است.

• اجاره: برای پروژه های زیر ۴ طبقه، چون نسبت هزینه اجاره به مدت زمان استفاده پایین می آید
• خرید: برای انبوه سازان و پیمانکارانی که قالب را در چند پروژه پشت سر هم استفاده می کنند، چون با هر بار استفاده مجدد، هزینه واحد قالب در طول زمان کاهش می یابد

نکته ای که در تصمیم گیری اغلب نادیده گرفته می شود: کیفیت نگهداری قالب مستقیماً روی تعداد دفعات استفاده مجدد تأثیر دارد. قالبی که با نگهداری اصولی نگهداری شود، می تواند چندین برابر بیشتر از یک قالب با نگهداری ضعیف دوام بیاورد یعنی هزینه واقعی «به ازای هر استفاده» فقط به قیمت خرید بستگی ندارد، بلکه به نحوه نگهداری در کارگاه هم بستگی دارد.

روش اجرای وافل یک طرفه گام به گام

اجرای وافل یک طرفه پنج مرحله اصلی دارد: زیرسازی، چیدمان قالب طبق نقشه، آرماتوربندی یک جهته، بتن ریزی و در نهایت قالب برداری.

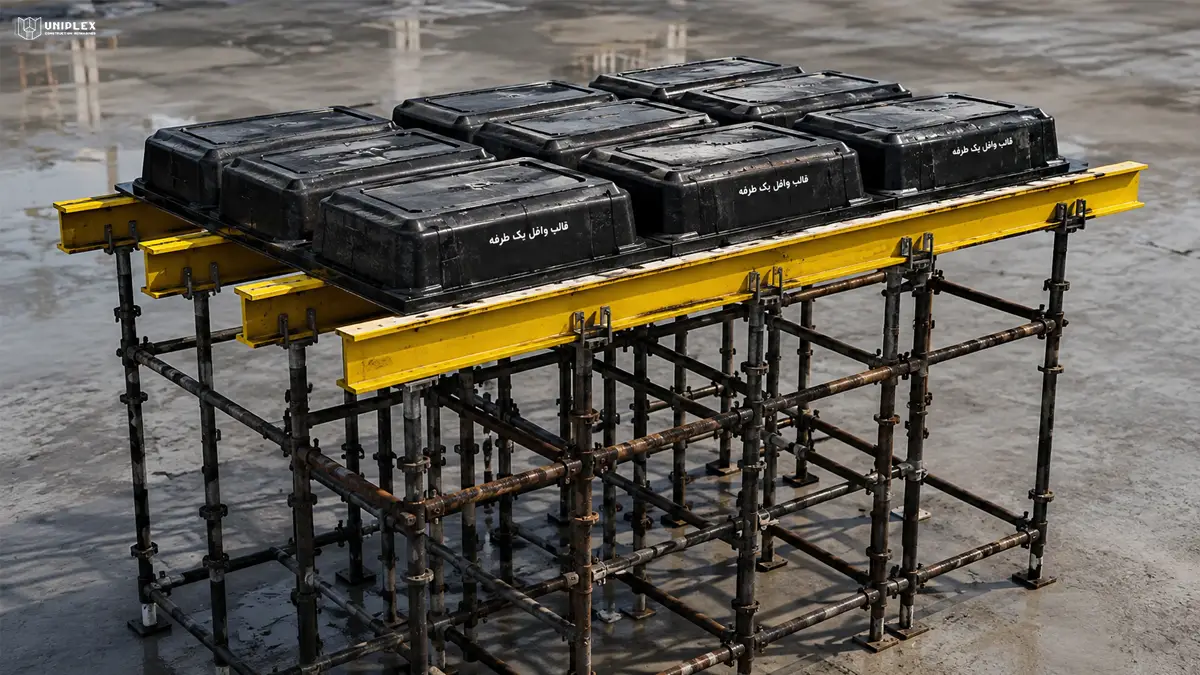

1. زیرسازی اولیه: با جک یا اسکافلد و پروفیل، که می تواند دقیقاً زیر تیرچه ها یا عمود بر آن ها اجرا شود، انتخاب روش به فاصله مجاز بین تکیه گاه ها بستگی دارد
2. چیدمان قالب طبق نقشه: قالب های میانی، فیلر و درپوش بر اساس طول دهانه مونتاژ و در محل قرار می گیرند
3. اتصال تیرچه ها به تیرهای کناری: پیش از بتن ریزی، اتصال تیرچه ها به تیر و ستون انجام می شود تا انسجام سازه تضمین شود

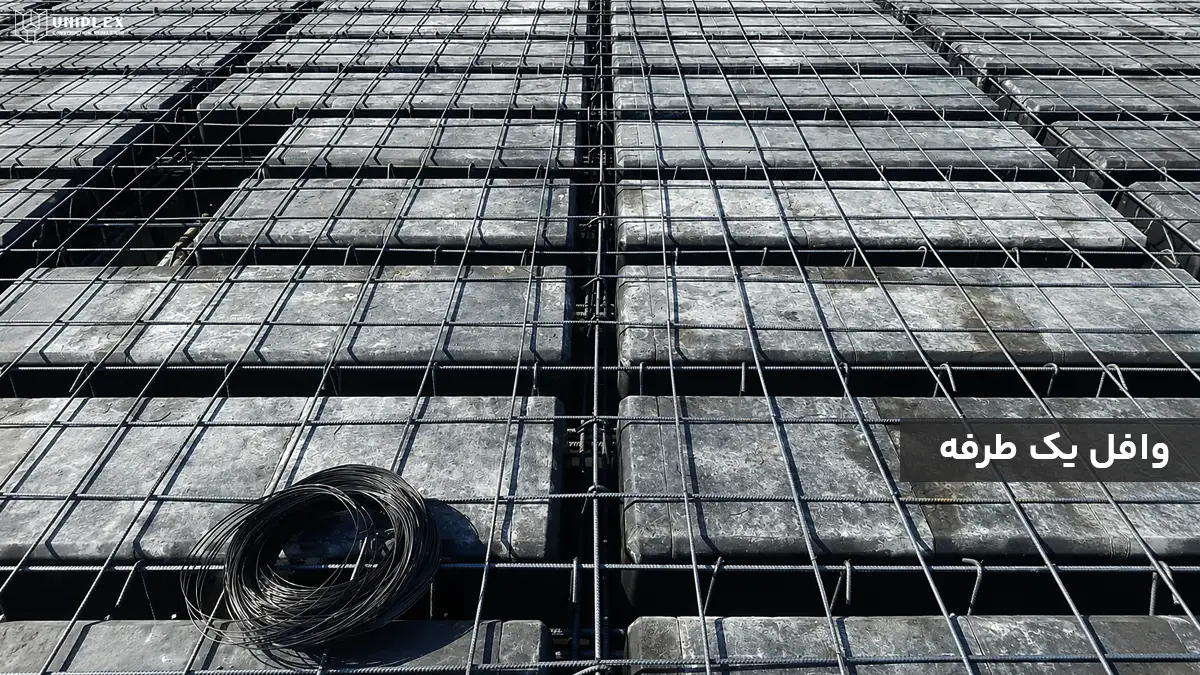

4. آرماتورگذاری: آرماتورها فقط در جهت تیرچه ها و بر اساس محاسبات سازه ای چیده می شوند
5. بتن ریزی: بتن روی قالب ها ریخته می شود تا تیرچه های درجا شکل بگیرند
6. قالب برداری: پس از کسب مقاومت کافی بتن، قالب ها از زیر سقف جدا شده و برای استفاده بعدی نگهداری می شوند

اشتباهات رایج در اجرای وافل یک طرفه

این بخشی است که اکثر منابع موجود فقط در حد یک جمله کلی به آن اشاره می کنند، بدون مصداق روشن. در ادامه رایج ترین اشتباهاتی که در پروژه های مشابه دیده می شود را با جزئیات بیشتر مرور می کنیم.

اشتباه در تشخیص یک طرفه یا دوطرفه بودن دهانه: یکی از شایع ترین اشتباهات این است که نسبت طول به عرض دهانه به درستی محاسبه نمی شود و قالب اشتباه (یک طرفه به جای دوطرفه یا برعکس) سفارش داده می شود. در بسیاری از پروژه های مشابه، این خطا معمولاً وقتی رخ می دهد که نقشه معماری بدون هماهنگی کامل با محاسب سازه نهایی شده باشد.

عدم رعایت ضخامت مجاز قالب: کم توجهی به حداقل ضخامت مجاز سقف وافل یک طرفه می تواند روی مقاومت نهایی سقف اثر بگذارد. این نکته ای است که باید قبل از سفارش قالب با محاسب سازه نهایی شود، نه بعد از تحویل قالب در کارگاه.

نادیده گرفتن دقت چیدمان زیرسازی: چون طول دهانه در وافل یک طرفه متغیر است (برخلاف دوطرفه که اغلب مدول های ثابتی دارد)، چیدمان جک و اسکافلد باید دقیقاً طبق نقشه باشد. یک نمونه رایج از این وضعیت این طور است: در دهانه های نامتعارف (مثلاً ۲ متری)، اگر فاصله گذاری پروفیل ها بدون دقت کافی انجام شود، احتمال خیز موضعی سقف افزایش می یابد.

پر کردن نادرست فضای خالی بین قالب ها: چون ابعاد استاندارد قالب در بازار محدود است، گاهی فضاهای خالی میان قالب ها باقی می ماند. اگر این فضاها فقط با بتن پر شوند، وزن مرده سقف کمی افزایش پیدا می کند؛ اگر کارفرما به این موضوع حساس باشد، باید این فضاها با یونولیت پر شود، اما این کار باید توسط فردی با تجربه انجام شود، چون در غیر این صورت ممکن است هنگام بتن ریزی، بتن زیر یونولیت را به درستی پوشش ندهد.

عدم استعلام دقیق قیمت پیچ ومهره و اقلام جانبی: همان طور که در بخش قیمت اشاره شد، فراموش کردن این هزینه جانبی در برآورد اولیه، یکی از رایج ترین دلایل اختلاف بین بودجه پیش بینی شده و هزینه واقعی پروژه است.

کاربردهای رایج وافل یک طرفه

وافل یک طرفه بیشتر در پروژه هایی با دهانه کوتاه و نیاز به صرفه جویی هزینه استفاده می شود، مثل آپارتمان های مسکونی، انبارها، کتابخانه ها، سوله ها و سالن های آمفی تئاتر.

• ساختمان های مسکونی و آپارتمانی با دهانه های متعارف
• انبارها و سوله های صنعتی با اسکلت فلزی یا بتنی
• کتابخانه ها و فضاهای عمومی با دهانه کوتاه تا متوسط
• پروژه هایی که قبلاً با تیرچه بلوک شروع شده اند ولی کارفرما به دنبال جایگزینی اقتصادی تر است

نکات مهم پیش از سفارش قالب وافل یک طرفه

• نسبت طول به عرض دهانه را با محاسب سازه پروژه تأیید کنید، نه فقط بر اساس تجربه شخصی
• استعلام قیمت را همیشه به صورت متری بگیرید و مطمئن شوید اقلام جانبی (پیچ ومهره) در آن لحاظ شده یا نه
• اگر پروژه شما زیر ۴ طبقه است، گزینه اجاره را جدی بررسی کنید
• پیش از خرید، گواهی استاندارد و سابقه تولیدکننده را بررسی کنید، همه قالب های بازار از کیفیت یکسانی برخوردار نیستند

سوالات متداول

وافل یک طرفه چه فرقی با تیرچه بلوک دارد؟ هر دو بار را در یک جهت منتقل می کنند، اما در وافل یک طرفه بلوک سفالی یا یونولیت حذف می شود و قالب پلیمری پس از بتن ریزی جدا و دوباره استفاده می شود؛ همین موضوع هزینه و وزن سقف را کاهش می دهد.

حداکثر دهانه قابل اجرا در وافل یک طرفه چقدر است؟

معمولاً تا ۸ تا ۹ متر. برای دهانه های بلندتر باید از وافل دوطرفه استفاده شود، چون عملکرد سازه ای یک طرفه برای دهانه های بزرگ تر کافی نیست.

قالب وافل یک طرفه چند بار قابل استفاده مجدد است؟

بسته به کیفیت قالب و نحوه نگهداری، این عدد متغیر است؛ تخمین رایج در بازار چند ده بار است، اما نگهداری نادرست می تواند این عدد را به شدت کاهش دهد.

آیا می توان وسط اجرای تیرچه بلوک به وافل یک طرفه تغییر داد؟

در بسیاری از موارد بله، چون منطق باربری یکسانی دارند و معمولاً نیازی به تغییر اساسی نقشه نیست؛ اما این تصمیم باید توسط محاسب سازه تأیید شود.

قیمت قالب وافل یک طرفه چگونه محاسبه می شود؟

بر اساس متراژ خالص سقف، نه به صورت عددی. عواملی مثل ابعاد، ارتفاع قالب، کیفیت مواد و نوسان نرخ ارز روی قیمت نهایی تأثیر می گذارند.

آیا وافل یک طرفه برای اسکلت فلزی هم کاربرد دارد؟

بله، این سیستم محدود به اسکلت بتنی نیست و در پروژه های با اسکلت فلزی هم با جزئیات اجرایی مختص خودش قابل استفاده است.

جمع بندی

وافل یک طرفه گزینه ای اقتصادی و سریع برای پروژه هایی با دهانه کوتاه تا متوسط است که می خواهند بدون پیچیدگی های وافل دوطرفه، از مزایای حذف بلوک و یونولیت بهره ببرند. نقطه قوت اصلی آن صرفه جویی در مصالح و سرعت اجراست، اما این مزیت فقط زمانی واقعی می شود که انتخاب یک طرفه یا دوطرفه بر اساس محاسبه دقیق نسبت دهانه انجام شده باشد، نه حدس یا عادت کارگاهی.

پیش از سفارش قالب، همیشه با محاسب سازه مشورت کنید، استعلام قیمت را شفاف بگیرید و نحوه نگهداری قالب در کارگاه را جدی بگیرید، همین سه نکته ساده، فاصله بین یک پروژه به صرفه و یک پروژه پرهزینه را تعیین می کند.
