وافل دو طرفه در ۷ نکته: از تفاوت با یک طرفه تا قیمت واقعی امروز

یک باور رایج بین کارفرمایان این است که «وافل، وافل است» فرقی نمی کند یک طرفه باشد یا وافل دو طرفه، در نهایت همان قالب پلاستیکی و همان سقف مشبک است. این باور دقیقاً همان جایی است که خیلی از پروژه ها دچار اشتباه محاسباتی و مالی می شوند.

واقعیت این است که وافل یک طرفه و دوطرفه از نظر عملکرد سازه ای، شکل قالب، روش قیمت گذاری و حتی نحوه اجرا تفاوت های جدی دارند. انتخاب اشتباه بین این دو، یا باعث هزینه اضافی بی دلیل می شود یا باعث می شود سقفی که باید دهانه بزرگ را بدون ستون میانی بپوشاند، اصلاً از پس این کار برنیاید.

اگر فرصت خواندن کل مقاله را ندارید، جواب کوتاه این است: وافل دوطرفه نوعی سقف مشبک با قالب های مربعی شکل است که بار را در دو جهت متعامد منتقل می کند، برخلاف وافل یک طرفه که فقط در یک جهت باربری دارد. به همین دلیل برای دهانه های بزرگ (بالای ۶ تا ۸ متر)، ساختمان های تجاری، پارکینگ ها و پروژه هایی که نیاز به حذف ستون میانی دارند، انتخاب مناسب تری است؛ اما هزینه اجرای آن معمولاً بیشتر از وافل یک طرفه است و قیمت گذاری قالب هایش به جای مترمربع، به صورت دانه ای انجام می شود.

وافل دو طرفه در یک نگاه چیست؟

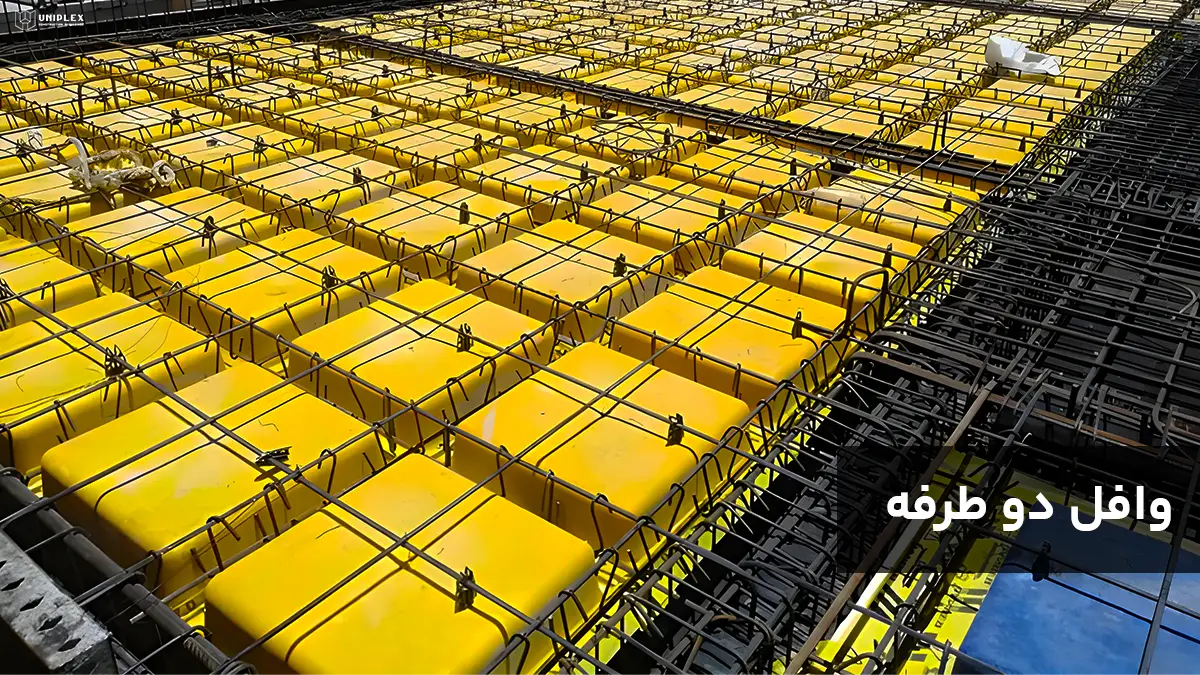

وافل دوطرفه نوعی دال بتنی مشبک است که با استفاده از قالب های غیرماندگار مربعی شکل ساخته می شود و بار سازه را در دو جهت عمود بر هم به تیرها یا مستقیماً به ستون ها منتقل می کند.

برخلاف تصور رایج، «دوطرفه بودن» فقط یک اصطلاح فنی نیست؛ یعنی این سقف در هر چهار طرف خودش تکیه گاه دارد و می تواند بدون تیرهای میانی، دهانه های بزرگ را بدون افت مقاومت بپوشاند.

از نظر ظاهری هم، قالب های دو طرفه شکل مکعبی یا نیمه مکعبی دارند (نه مستطیلی و کشیده مثل نوع یک طرفه)، که همین شکل ساده، تشخیصشان را در کارگاه راحت می کند.

تفاوت وافل دوطرفه با وافل یک طرفه

این بخش دقیقاً همان جایی است که بیشتر کارفرمایان و حتی برخی پیمانکاران کم تجربه دچار اشتباه می شوند، پس با دقت بخوانیدش.

تفاوت در نحوه انتقال بار

در وافل یک طرفه، تیرچه ها فقط در یک راستا کار می کنند و بار را به تیرهای دو طرف منتقل می کنند، دقیقاً شبیه منطق سقف تیرچه بلوک سنتی. در وافل دو طرفه، تیرچه ها در دو جهت متعامد قرار می گیرند و دیگر نیازی به تیر تکیه گاهی نیست؛ سقف می تواند مستقیماً روی ستون ها بنشیند.

نتیجه عملی این تفاوت؟ وافل دوطرفه در دهانه های بزرگ عملکرد به مراتب بهتری دارد، اما برای سقف های معمولی با دهانه کوتاه (زیر ۴-۵ متر)، همان وافل یک طرفه یا حتی تیرچه بلوک معمولی، هم مقرون به صرفه تر است و هم ساده تر اجرا می شود.

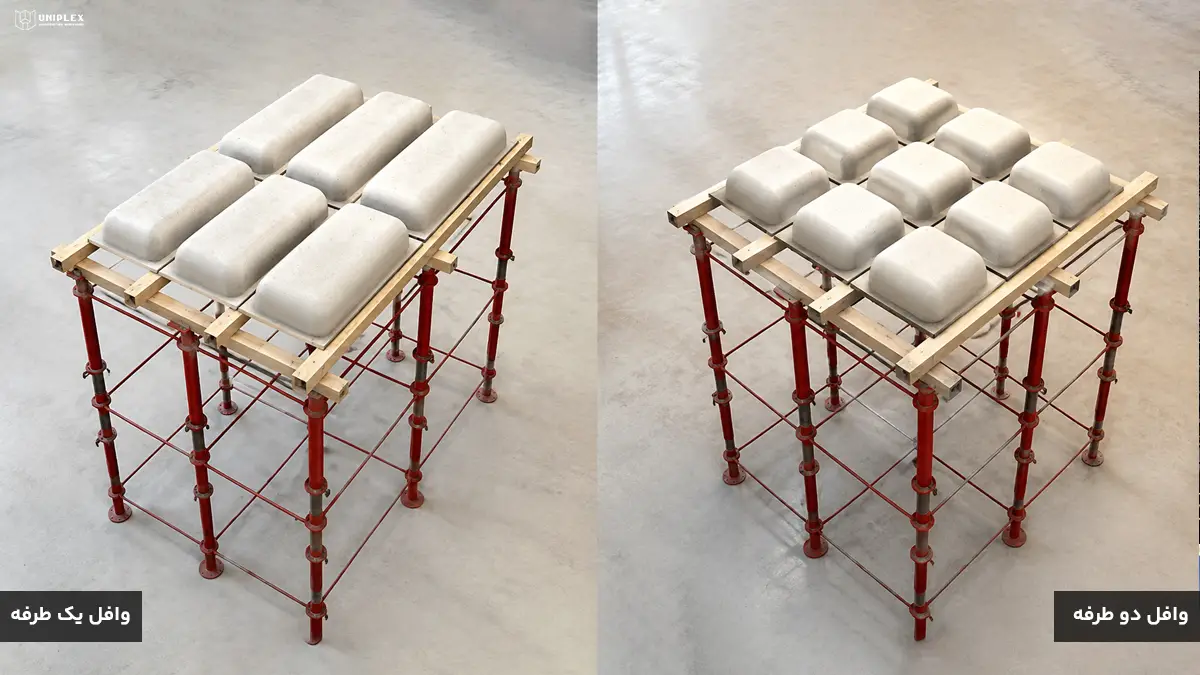

تفاوت در شکل و ابعاد قالب

قالب های یک طرفه معمولاً کشیده و مستطیلی اند (طول هایی بین ۶۰ تا ۲۴۰ سانتی متر)، در حالی که قالب های دو طرفه مربعی شکل و در ابعاد ثابت تری مثل ۶۰×۶۰، ۷۵×۷۵ یا ۸۰×۸۰ سانتی متر تولید می شوند.

تفاوت در شکل و ابعاد قالب وافل یکطرفه و دوطرفه

تفاوت در قیمت گذاری ، نکته ای که خیلی جاها نگفته می شود

اینجا یک نکته عملی هست که در بیشتر مقالات موجود گم می شود: قالب های یک طرفه معمولاً بر مبنای مترمربع قیمت گذاری و محاسبه می شوند، اما قالب های دوطرفه به صورت دانه ای (تعدادی) خرید و فروش می شوند. این یعنی برای برآورد هزینه واقعی پروژه با وافل دوطرفه، باید تعداد دقیق قالب مورد نیاز بر اساس متراژ سقف و اندازه قالب انتخابی محاسبه شود، نه صرفاً ضرب متراژ در یک قیمت واحد.

چرا در دهانه های بزرگ سراغ وافل دوطرفه می روند؟

پاسخ کوتاه: چون وافل دوطرفه اجازه می دهد ستون های میانی حذف شوند و همزمان بار سنگین تر هم تحمل شود.

در پروژه هایی مثل پارکینگ، فروشگاه های بزرگ، سالن های نمایشگاهی و ساختمان های اداری با پلان باز، وجود ستون میانی می تواند فضای کاربردی را به شدت محدود کند. وافل دوطرفه با انتقال بار در چهار جهت، امکان پوشش دهانه های بزرگ (در بسیاری از پروژه ها بیش از ۸ متر) را بدون افزودن ستون فراهم می کند.

یک نکته کاربردی: این مزیت رایگان نیست. با افزایش دهانه، معمولاً باید ضخامت دال و کیفیت بتن هم افزایش پیدا کند، که خودش هزینه پروژه را بالا می برد. پس تصمیم به استفاده از وافل دوطرفه باید همیشه با محاسبه دقیق مهندس سازه گرفته شود، نه صرفاً بر مبنای «چون دهانه بزرگ است، پس دو طرفه بهتر است».

مشخصات فنی و ابعاد استاندارد قالب

برای اینکه بدانید در بازار با چه چیزی روبه رو می شوید، این جدول را در نظر داشته باشید:

درباره تعداد دفعات استفاده مجدد باید محتاط بود: این عدد به شدت به کیفیت مواد اولیه، دقت در قالب برداری و شرایط نگهداری بستگی دارد. اگر تولیدکننده ای ادعای عدد بسیار بالا می کند، از او بخواهید مستندات کیفی یا تست استحکام ارائه دهد؛ عددهای تبلیغاتی همیشه با واقعیت میدان یکی نیست.

اصول طراحی و الزامات آیین نامه ای (ساده شده)

اگر مهندس سازه نیستید، همین چند خط برایتان کافی است تا بفهمید طراح چه چیزهایی را کنترل می کند:

• عرض هر تیرچه (ریب) نباید کمتر از حدود ۱۰ سانتی متر باشد
• عمق کل تیرچه معمولاً نباید بیش از ۳.۵ برابر عرض آن باشد
• فاصله لبه تا لبه تیرچه ها محدودیت دارد (معمولاً حداکثر حدود ۷۵ سانتی متر)
• ضخامت دال باید متناسب با فاصله بین تیرچه ها انتخاب شود

اگر مهندس هستید و می خواهید عمیق تر وارد شوید: طراحی وافل دو طرفه معمولاً با روش قاب معادل (Equivalent Frame Method) ساده سازی می شود، جایی که دال مشبک با یک دال تخت معادل (از نظر ممان اینرسی، وزن و ظرفیت برش پانچ) جایگزین می شود تا محاسبات مطابق آیین نامه دال های دوطرفه قابل انجام باشد.

نکته مهم برای کارفرما: این محاسبات باید حتماً توسط مهندس سازه انجام شود. هیچ تولیدکننده یا فروشنده قالبی نمی تواند و نباید جایگزین این محاسبات باشد، هرچند ممکن است در تبلیغات، این طور القا شود.

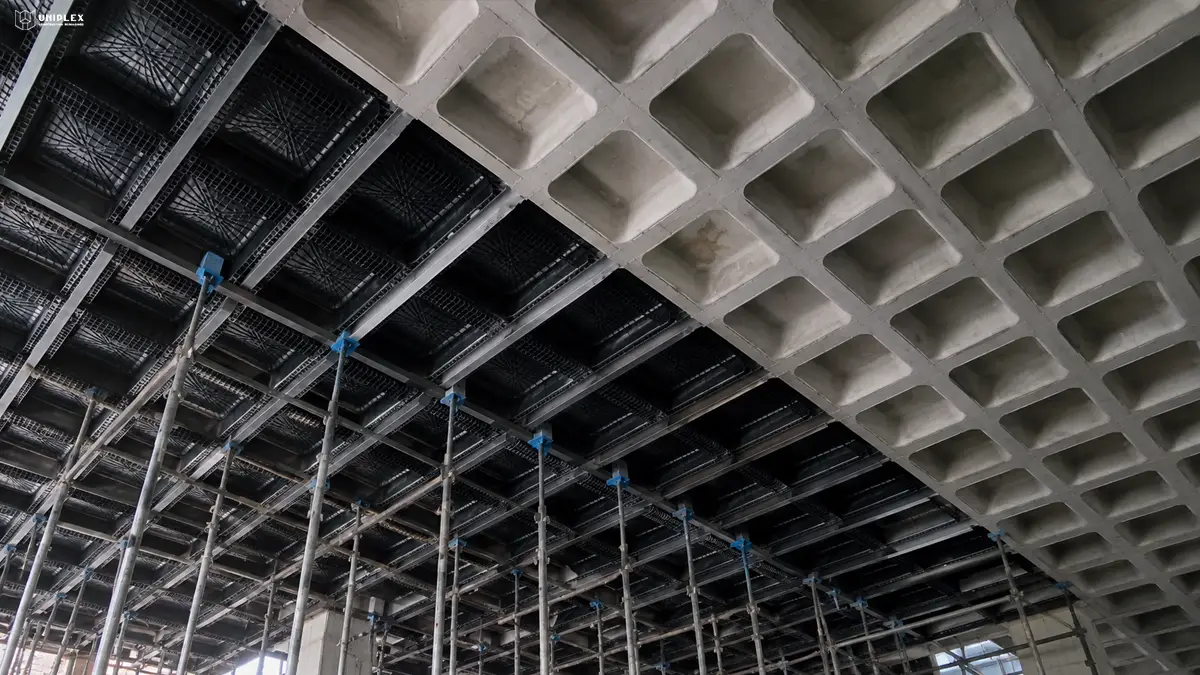

مراحل اجرای سقف وافل دوطرفه

اجرا معمولاً این توالی را دارد:

1. زیرسازی و شمع بندی: برای سقف های کوتاه (تا حدود ۳ متر) از جک، و برای ارتفاع های بیشتر از داربست یا اسکافلد استفاده می شود
2. قوطی کشی و قالب گذاری: قالب ها روی زیرسازی چیده و به هم متصل می شوند (با میلگرد U یا سیستم قفل دار)
3. آرماتوربندی دوجهته: میلگردها در دو راستای عمود بر هم اجرا می شوند
4. بتن ریزی و ویبره: برای جلوگیری از حفره و کرمو شدن بتن، ویبره دقیق ضروری است
5. قالب برداری: پس از رسیدن بتن به مقاومت لازم، قالب ها باز و برای پروژه بعدی نگهداری می شوند

نکته ای که کمتر گفته می شود: مرحله قالب برداری، حساس ترین بخش کار است. اگر بتن هنوز به مقاومت کافی نرسیده باشد یا قالب بردار عجله کند، احتمال ترک خوردن یا شکستن قالب ها بالا می رود و این یعنی از دست رفتن قابلیت استفاده مجدد که یکی از اصلی ترین مزیت های اقتصادی این سیستم است.

تجربه کارگاهی: چالش هایی که کمتر کسی درباره شان حرف می زند

بخش زیر بر اساس الگوهای تکرارشونده ای نوشته شده که در تجربه های پیمانکاران و مشکلات رایج بازار قالب وافل دیده می شود. این ها رویدادهای مستند یک پروژه خاص نیستند، بلکه ترکیبی از چالش هایی اند که در بسیاری از پروژه های مشابه به طور مکرر گزارش شده اند.

چالش اول: جابه جایی قالب حین بتن ریزی. یکی از شکایت های رایج در کارگاه ها این است که اگر قالب ها به درستی روی زیرسازی تثبیت نشوند، حین بتن ریزی کمی جابه جا یا کج می شوند. برخی پیمانکاران برای رفع این مشکل به جوش کاری پروفیل موقت متوسل می شوند که خودش زمان و هزینه اضافه به پروژه تحمیل می کند. راه حل بهتر، استفاده از قالب های با سیستم قفل دار است که نیاز به میلگرد U و تثبیت دستی کمتری دارند.

چالش دوم: باور غلط درباره روغن کاری. خیلی از کارگران عادت کرده به تیرچه بلوک سنتی، فکر می کنند قالب های پلاستیکی هم برای جدا شدن راحت از بتن نیاز به روغن کاری دارند. در بسیاری از پروژه های مشابه، این کار نه تنها ضروری نیست بلکه گاهی باعث لغزندگی بیش از حد و مشکل در تثبیت اولیه قالب می شود. قالب های باکیفیت پلی پروپیلن معمولاً به گونه ای طراحی می شوند که بدون روغن هم به راحتی از بتن جدا شوند.

چالش سوم: خرید بدون تست قبل از سفارش بزرگ. یک اشتباه رایج در بازار، خرید قالب دست دوم یا از فروشندگان واسطه بدون تست استحکام است. توصیه عملی این است که پیش از خرید حجم بالا، حتماً چند قالب نمونه با وزن سنگین تست شود و ابعاد آن با نقشه سازه تطبیق داده شود.

چالش چهارم: برآورد هزینه ناقص. چون قیمت گذاری دو طرفه دانه ای است، پیمانکارانی که عادت به محاسبه مترمربعی دارند، گاهی برآورد اولیه شان با هزینه نهایی فاصله زیادی پیدا می کند. محاسبه دقیق تعداد قالب بر اساس فاصله آکس به آکس، پیش از اعلام قیمت به کارفرما، ضروری است.

قیمت قالب وافل دو طرفه در بازار

بر اساس بررسی چند منبع فعال در بازار (بهمن ۱۴۰۴)، قیمت هر قالب وافل دوطرفه معمولاً در بازه ای تقریبی بین ۳۲۰ هزار تا حدود ۱.۲۵ میلیون تومان قرار دارد، بسته به:

• ابعاد و ارتفاع قالب (هرچه بزرگ تر، مواد اولیه و وزن بیشتر، قیمت بالاتر)
• جنس و گرید پلاستیک مصرفی
• نو یا دست دوم بودن
• قفل دار بودن یا نیاز به اتصال با میلگرد U

نکته مهم درباره این اعداد: قیمت مواد پلیمری نوسان زیادی دارد و همین باعث می شود قیمت قالب های وافل هم مدام تغییر کند. اعداد بالا صرفاً یک تصویر کلی از بازار در زمان نگارش این مقاله است، نه یک لیست قیمت ثابت. برای برآورد دقیق پروژه خودتان، همیشه از تولیدکننده یا فروشنده استعلام قیمت روز بگیرید.

جدا از قیمت خود قالب، هزینه دستمزد اجرا هم باید جداگانه محاسبه شود و معمولاً به ارتفاع سقف، متراژ پروژه و منطقه جغرافیایی بستگی دارد.

خرید یا اجاره؟ کدام به صرفه تر است؟

این تصمیم به مقیاس پروژه شما بستگی دارد، نه یک قانون ثابت.

• برای پروژه های کوچک یا تک سقف (مثلاً یک ساختمان مسکونی چند طبقه)، اجاره قالب معمولاً منطقی تر است چون هزینه رسوبی نقدی بالای خرید قالب توجیه اقتصادی ندارد.
• برای سازندگان و انبوه سازانی که چند پروژه پشت سرهم دارند، خرید قالب معمولاً به صرفه تر است چون هزینه اولیه در چند پروژه مستهلک می شود و امکان فروش مجدد قالب در پایان کار هم وجود دارد.

یک هشدار واقعی: قالب های وافل به صورت نقدی و با مواد اولیه نفتی خریداری می شوند، یعنی برخلاف بسیاری از اقلام ساختمانی، امکان اعتباری خرید کردن آن ها محدودتر است. این را در برنامه ریزی مالی پروژه لحاظ کنید.

مزایا و معایب واقعی وافل دوطرفه

مزایا

• امکان پوشش دهانه های بزرگ بدون ستون میانی
• کاهش وزن مرده سقف نسبت به دال تخت مشابه
• نمای اکسپوز زیبا که در پروژه های لوکس نیاز به سقف کاذب را حذف می کند
• قابلیت استفاده مجدد قالب در چند پروژه
• کاهش نسبی مصرف بتن و میلگرد نسبت به دال تخت هم ضخامت

معایب

• هزینه اجرای بالاتر نسبت به وافل یک طرفه و تیرچه بلوک، به خصوص در پروژه های کوچک
• نیاز به بتن با کیفیت بالاتر به دلیل عرض کم پاشنه تیرچه ها
• ریسک جابه جایی قالب حین بتن ریزی اگر تثبیت به درستی انجام نشود
• به دلیل سبک بودن، در مناطق با بادهای شدید یا شرایط سیکلونیک مناسب نیست
• نیاز به نظارت دقیق تر در مرحله قالب برداری برای حفظ قابلیت استفاده مجدد

هیچ کدام از این معایب به معنای «بد بودن» این سیستم نیست؛ صرفاً یعنی این سقف برای همه پروژه ها گزینه بهینه نیست و انتخاب آن باید آگاهانه انجام شود.

مقایسه با سقف یوبوت و تیرچه بلوک

اگر بخواهیم خلاصه کنیم: تیرچه بلوک برای پروژه های معمولی با دهانه کوتاه هنوز اقتصادی ترین گزینه است. یوبوت و وافل هر دو برای دهانه بزرگ مناسب اند، اما وافل معمولاً هزینه اجرایی کمتر و سرعت اجرای بالاتری نسبت به یوبوت دارد، در حالی که یوبوت در برخی شرایط عایق حرارتی/صوتی بهتری ارائه می دهد.

برای کسب اطلاعات بیشتر در این زمینه می توانید مقاله تفاوت سقف وافل و یوبوت را مطالعه فرمایید.

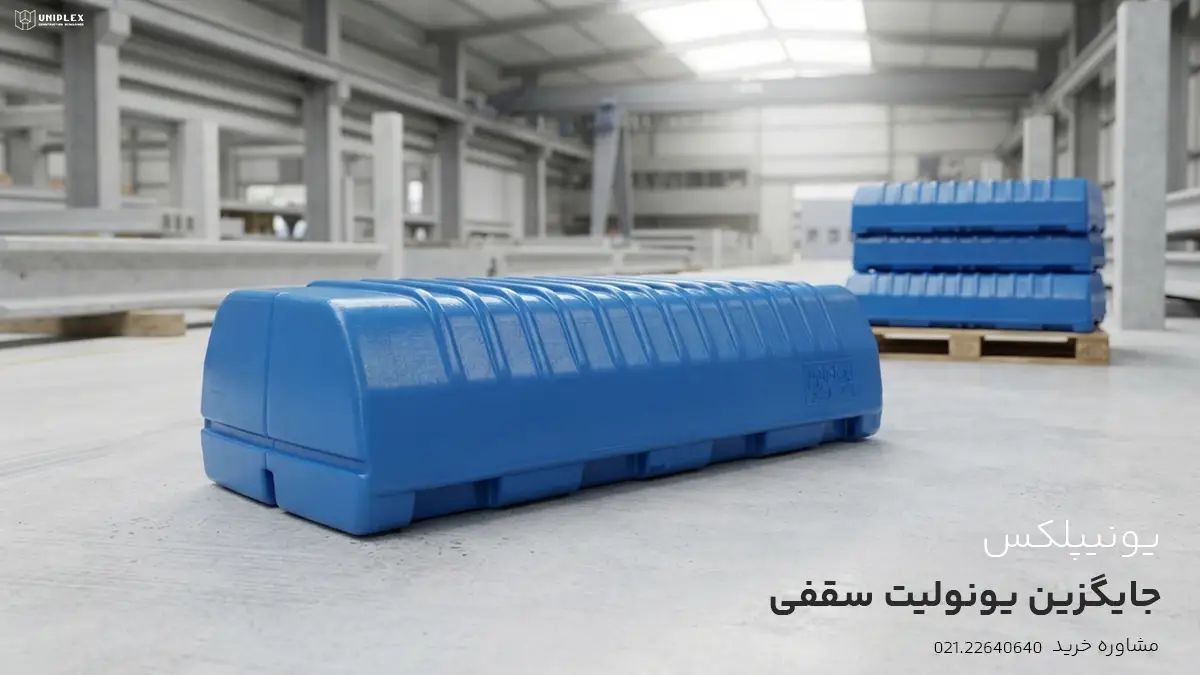

جایگاه محصولات یونیپلکس در این میان

جدا از سیستم وافل که برای دهانه های بزرگ و بار سنگین طراحی شده، برای پروژه های مسکونی و تجاری معمول با دهانه های متعارف، محصولات قالب یونیپلکس (شامل قالب لایت فرم و یونولس) به عنوان نسل جدید جایگزین یونولیت سقفی و تیرچه بلوک سنتی مطرح اند.

تفاوت اصلی این است که اجرای این محصولات، برخلاف وافل، نیاز به نیروی متخصص ندارد و نیازی به روغن کاری یا ابزار پیچیده هم وجود ندارد، حتی برای باز کردن قالب ها، ابزار ساده ای مثل سه شاخه کفایت می کند و نیازی به نردبان یا چهارپایه نیست. این قالب ها تا حدود ۳۰ بار قابلیت استفاده مجدد دارند و چون یونیپلکس تنها تولیدکننده دارای پروانه بهره برداری و تأییدیه رسمی از مرکز تحقیقات راه، مسکن و شهرسازی است، از نظر انطباق با استانداردهای ملی هم اطمینان بیشتری ایجاد می کند.

برای پروژه های زیر ۴ طبقه، امکان اجاره این قالب ها هم وجود دارد؛ در حالی که برای انبوه سازان و پروژه های بزرگ مقیاس، خرید مستقیم توجیه اقتصادی بهتری دارد.

به طور خلاصه: اگر پروژه شما به دهانه های خیلی بزرگ و بار سنگین نیاز دارد، سقف وافل دو طرفه انتخاب فنی درستی است؛ اما اگر دنبال جایگزینی ساده تر، سریع تر و بدون نیاز به نیروی متخصص برای سقف های معمولی هستید، بررسی گزینه هایی مثل لایت فرم یا یونولس یونیپلکس می تواند هزینه و زمان اجرا را به طور محسوسی کاهش دهد.

جمع بندی و نکات کلیدی

• وافل دوطرفه برای دهانه های بزرگ و پروژه هایی که نیاز به حذف ستون میانی دارند، انتخاب مناسبی است
• قیمت گذاری آن دانه ای است، نه مترمربعی، این نکته را در برآورد هزینه پروژه فراموش نکنید
• بزرگ ترین ریسک اجرایی، جابه جایی قالب حین بتن ریزی و آسیب دیدن قالب حین قالب برداری است
• برای پروژه های کوچک، اجاره قالب معمولاً منطقی تر از خرید است
• انتخاب بین سقف وافل دوطرفه، یوبوت، تیرچه بلوک یا محصولات جایگزین مثل قالب های یونیپلکس، باید بر اساس دهانه سازه، بودجه و مقیاس پروژه انجام شود، نه صرفاً بر اساس ترند بازار

سوالات متداول

تفاوت اصلی وافل دوطرفه با یک طرفه چیست؟ وافل دو طرفه بار را در دو جهت متعامد منتقل می کند و برای دهانه های بزرگ مناسب است، اما وافل یک طرفه فقط در یک جهت باربری دارد و برای دهانه های کوتاه تر و پروژه های کم هزینه تر استفاده می شود.

قیمت قالب وافل دوطرفه چقدر است؟ بسته به ابعاد، ارتفاع و کیفیت، قیمت هر قالب معمولاً از حدود ۳۰۰ هزار تا بیش از یک میلیون تومان متغیر است. چون قیمت مواد پلیمری نوسان دارد، برای عدد دقیق باید استعلام روز گرفت.

قالب سقفی وافل دوطرفه چند بار قابل استفاده مجدد است؟ بسته به کیفیت مواد اولیه و دقت در قالب برداری، معمولاً بین ۳۰ تا حدود ۵۰ بار. ادعای اعداد بالاتر بدون مستندات کیفی باید با احتیاط بررسی شود.

آیا سقف وافل دوطرفه نیاز به سقف کاذب دارد؟ معمولاً خیر. به دلیل نمای اکسپوز شبکه ای زیبا، در بسیاری از پروژه های لوکس بدون سقف کاذب اجرا می شود، مگر اینکه الزامات تأسیساتی خاصی وجود داشته باشد.

حداکثر دهانه قابل اجرا با وافل دوطرفه چقدر است؟ بسته به ضخامت دال و بارگذاری طراحی، در بسیاری از پروژه ها دهانه های بیش از ۸ متر بدون ستون میانی پوشش داده می شود، اما این عدد باید توسط مهندس سازه محاسبه و تأیید شود.

آیا اجرای وافل دوطرفه به نیروی متخصص نیاز دارد؟ بله، برخلاف برخی سیستم های جایگزین ساده تر، اجرای صحیح وافل دو طرفه (به ویژه قالب گذاری و کنترل تراز) به تجربه اجرایی نیاز دارد تا از جابه جایی قالب و افت کیفیت سطح زیرین سقف جلوگیری شود.

نتیجه گیری نهایی

وافل دوطرفه یک ابزار فنی قدرتمند برای پروژه هایی است که واقعاً به آن نیاز دارند، دهانه های بزرگ، بار سنگین، پلان های باز بدون ستون میانی. اما همان طور که در این راهنما دیدیم، این قدرت با هزینه، پیچیدگی اجرایی و نیاز به نظارت دقیق تر همراه است.

انتخاب درست بین وافل دوطرفه، وافل یک طرفه، یوبوت، تیرچه بلوک یا جایگزین های ساده تری مثل قالب های لایت فرم و یونولس یونیپلکس، همیشه باید بر اساس نیاز واقعی سازه ای پروژه شما و محاسبات مهندس سازه انجام شود — نه بر اساس اینکه کدام گزینه در بازار پرطرفدارتر است.
