6 اشتباه رایج در اجرای سقف وافل که هزینه تان را چند برابر می‌کند

خیلی از پیمانکارها فکر می کنند اجرای سقف وافل فقط یعنی چیدن قالب روی قوطی و ریختن بتن. همین باور ساده، منشأ گران ترین اشتباهات این صنعت است. سقف وافل نسبت به تیرچه بلوک سنتی، جزئیات فنی بیشتری دارد؛ از خیز منفی گرفته تا برش پانچ و ترتیب دقیق آرماتوربندی. وقتی یک اکیپ اجرایی این جزئیات را با تجربه ی تیرچه بلوک قاطی کند، نتیجه اش سقفی است که ماه ها بعد شکم می دهد یا ترک می خورد؛ مشکلی که رفعش چند برابر گران تر از اجرای درست از ابتدا تمام می شود.

اگر فرصت خواندن کل مقاله را ندارید، جواب کوتاه این است: بیشترین اشتباهات اجرای سقف وافل در سه نقطه اتفاق می افتد: عدم اعمال خیز منفی مناسب (که باعث شکم دادن سقف می شود)، جابجایی میلگرد تقویتی در محدوده برش پانچ (که ریسک شکست موضعی دال را بالا می برد)، و قالب برداری زودهنگام پیش از سفت شدن کامل بتن. رعایت همین سه مورد، بیشتر خسارت های رایج را از بین می برد.

چرا اشتباهات اجرای در سقف وافل این قدر پرهزینه اند؟

چون سقف وافل یک سیستم مشبک است، نه یک دال یکپارچه ساده؛ یک اشتباه موضعی می تواند در کل شبکه ی تیرچه ها پخش شود. برخلاف تیرچه بلوک که هر تیرچه تا حدی مستقل عمل می کند، در وافل بار بین تیرچه های متعامد توزیع می شود.

نتیجه این است که یک اشتباه کوچک در آرماتوربندی یا خیز، می تواند رفتار کل سقف را تحت تأثیر قرار دهد، نه فقط یک نقطه از آن. به همین دلیل هزینه ی تعمیر و مقاوم سازی سقف وافل معیوب معمولاً از هزینه ی اجرای درست اولیه فاصله زیادی می گیرد.

یک نکته که کمتر جایی به آن اشاره می شود: بخش زیادی از این اشتباهات ریشه در این دارد که اکیپ های اجرایی، تجربه ی خود را از سقف های تیرچه بلوک یا دال توپر به وافل منتقل می کنند، بدون توجه به تفاوت های ساختاری این دو سیستم.

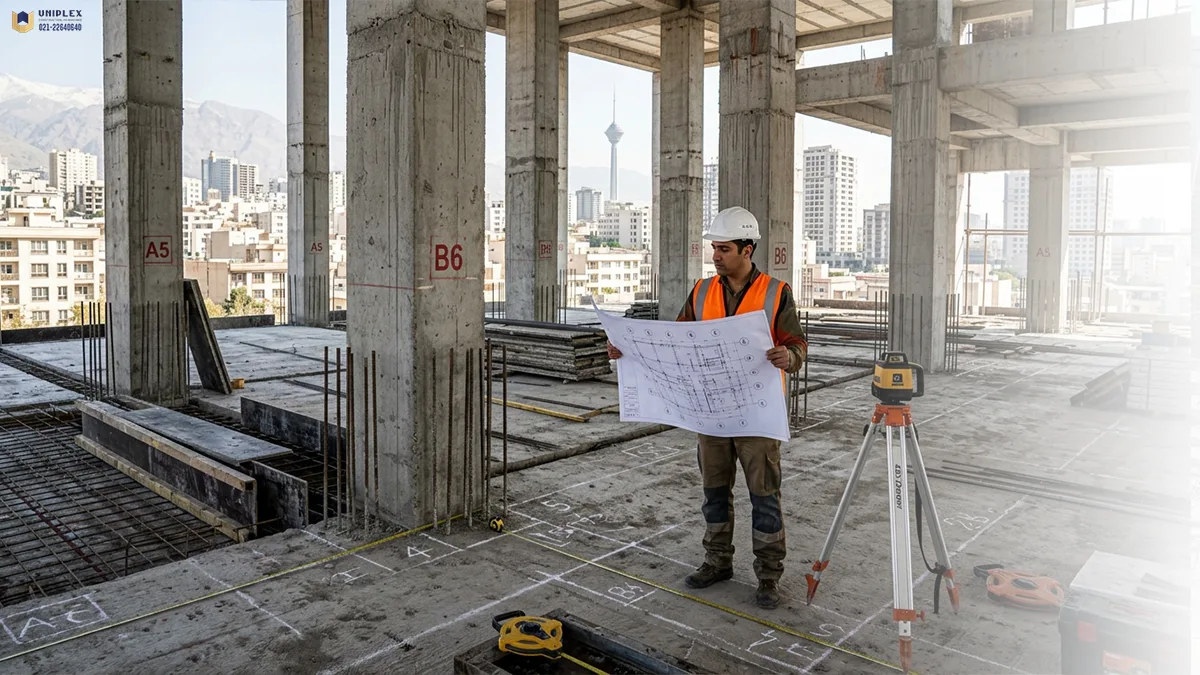

1-اشتباهات مرحله طراحی و پیش از اجرا

پیش از اینکه اولین قالب روی سقف قرار بگیرد، بخشی از اشتباهات رایج در همان مرحله ی خواندن نقشه و برنامه ریزی اجرا رقم می خورد.

نادیده گرفتن فاصله و ابعاد ستون ها طبق نقشه

فاصله ستون ها در سقف وافل معمولاً بین ۸ تا حداکثر حدود ۱۷ متر متغیر است و دقیقاً بر اساس محاسبات سازه تعیین می شود، نه به صورت تقریبی یا سلیقه ای.

• تغییر خودسرانه محل یا فاصله ستون ها بدون هماهنگی با مهندس محاسب، توزیع بار را به هم می ریزد.
• در برخی پروژه ها این خطا از بی دقتی در پیاده سازی نقشه روی زمین ناشی می شود، نه از قصد عمدی.
• راه حل ساده است: هر تغییری در محل ستون یا دهانه، باید قبل از اجرا و کتباً توسط مهندس سازه تأیید شود.

عدم تطبیق نوع قالب با دهانه واقعی پروژه

قالب های وافل یک طرفه (مستطیلی) برای دهانه های کوتاه تر (تا حدود ۸ الی ۹ متر) طراحی شده اند و قالب های وافل دوطرفه (مربعی) برای دهانه های بزرگ تر و بارگذاری های سنگین تر.

استفاده از قالب یک طرفه در دهانه ای که نیاز به رفتار دوطرفه دارد، یک اشتباه محاسباتی جدی است، نه صرفاً یک انتخاب سلیقه ای. اگر بین این دو مردد هستید، بهتر است پیش از سفارش قالب، این موضوع را با مقاله ی تخصصی «تفاوت سقف وافل یک طرفه و دوطرفه» بررسی کنید.

2-اشتباهات زیرسازی، شمع بندی و قوطی کشی

فاصله نامناسب شمع ها و پایه های اطمینان

شمع بندی نامناسب، رایج ترین علت خرابی سقف در همان لحظه ی بتن ریزی است، نه بعد از بهره برداری.

شمع بندی معمولاً تا ارتفاع ۳ تا ۳.۵ متر با جک های استاندارد قابل انجام است؛ برای ارتفاع بیشتر باید از اسکافلد یا جک بلند استفاده شود. کوتاهی در تراکم یا استحکام شمع ها، ریسک ریزش موضعی سقف حین بتن ریزی را به شدت بالا می برد.

قوطی کشی نادرست و ریسک ایمنی

قوطی کشی به دو روش انجام می شود: روش ساده (اشتراکی، اقتصادی تر ولی کم ایمن تر) و روش ویژه (اختصاصی برای هر ردیف قالب، ایمن تر). خطای رایج این است که برای صرفه جویی در هزینه، از روش ساده در پروژه هایی با بار سنگین یا دهانه بزرگ استفاده می شود، جایی که ایمنی باید در اولویت باشد.

3-رایج ترین خطاهای قالب گذاری سقف وافل

استفاده نادرست یا نبود روغن قالب

باور غلط رایج در بازار این است که «همه ی قالب های وافل حتماً به روغن قالب نیاز دارند». این درست نیست.

قالب هایی با سطح صیقلی و یکنواخت، اصولاً نیازی به روغن جداساز ندارند و همین ویژگی، هم زمان اجرا را کوتاه می کند و هم هزینه ی مصرفی پروژه را کم می کند. اما در قالب هایی با سطح خشن یا استفاده شده ی زیاد، زدن مقدار کمی روغن قالب می تواند به خروج راحت تر قالب و افزایش عمر آن کمک کند.

اشتباه رایج، تعمیم ندادن این قاعده به نوع قالب مصرفی است، یعنی یا زدن روغن اضافه روی قالبی که نیازی ندارد (که کیفیت نمای بتن را کم می کند)، یا حذف کامل آن روی قالبی که واقعاً به آن نیاز دارد.

نصب قالب های آسیب دیده یا فرسوده

قالب های پلاستیکی و پلی پروپیلنی معمولاً بین ۳۰ تا ۶۰ بار قابل استفاده مجدد هستند، اما این عدد فقط در صورت نگهداری صحیح و عدم وجود ترک یا شکستگی معتبر است.

استفاده از قالب ترک خورده یا لبه شکسته، در نگاه اول صرفه جویی به نظر می رسد ولی معمولاً به نشتی بتن، ناهمواری سطح زیرین سقف و افزایش هزینه ی گچ کاری بعدی منجر می شود.

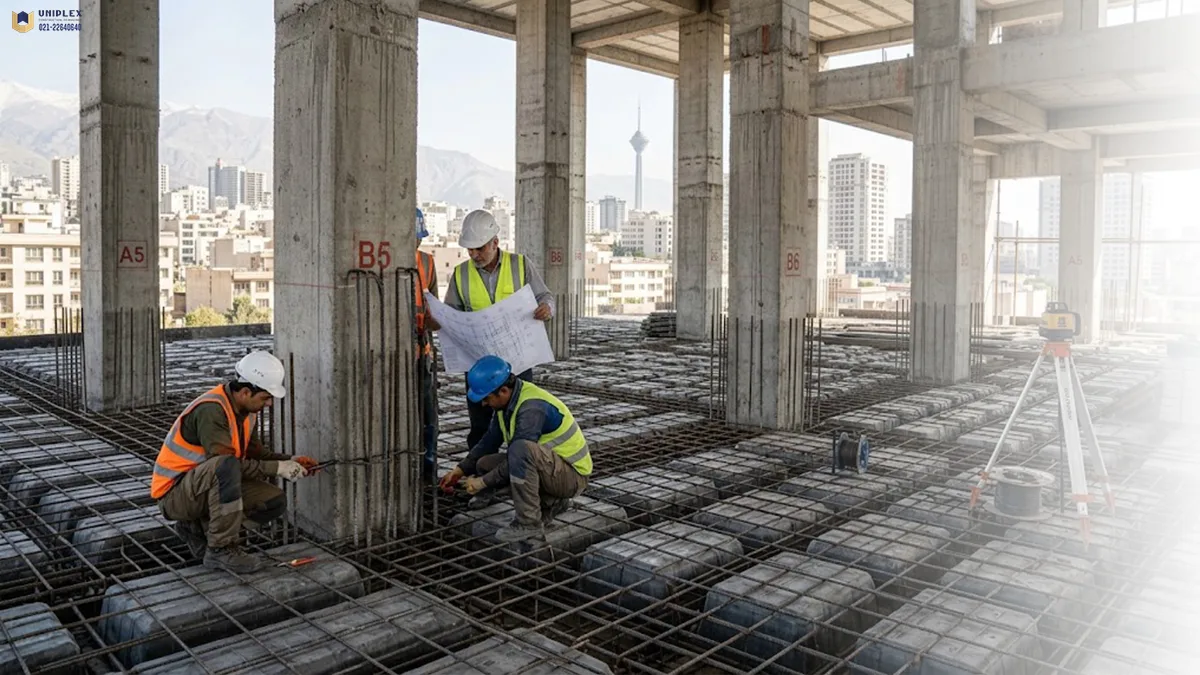

4-مهم ترین اشتباهات آرماتوربندی سقف وافل

آرماتوربندی حساس ترین بخش اجرای سقف وافل است، چون خطای انسانی در آن به سختی قبل از بتن ریزی قابل تشخیص است. بسیاری از شرکت های مجری سقف وافل گزارش می کنند که بخش قابل توجهی از ایرادات اجرایی، پیش از بتن ریزی و در مرحله آرماتوربندی یا زیرسازی قابل شناسایی و اصلاح هستند.

جابجایی میلگرد تقویتی شبکه بالا و پایین

میلگرد تقویتی در سقف وافل معمولاً در وسط دهانه (شبکه پایین) و نزدیک تکیه گاه ها (شبکه بالا) قرار می گیرد. جابجایی این دو با هم، یک اشتباه اجرایی رایج ولی خطرناک است که مقاومت خمشی سقف را در دقیقاً همان نقطه ای که باید تقویت شود، کاهش می دهد.

عدم رعایت کاور و سیم کشی کافی

کاور ناکافی میلگرد (فاصله میلگرد تا سطح بتن) و سیم کشی سست، از رایج ترین ایرادهای آرماتوربندی در سقف وافل است. این خطا در نگاه اول قابل مشاهده نیست، اما در بلندمدت باعث زنگ زدگی میلگرد و افت مقاومت سازه می شود.

بی توجهی به آرماتوربندی محدوده برش پانچ

برش پانچ (Punching Shear) شکستی است که در محل اتصال ستون به دال، به دلیل بار متمرکز رخ می دهد. این یکی از حساس ترین و کمتر شناخته شده ترین ریسک های سقف وافل نزد پیمانکارهای کم تجربه است.

آرماتوربندی صحیح در محدوده پانچ، شامل عبور چند میلگرد از ستون همراه با خاموت و سنجاقی مخصوص برای محصور کردن آن هاست. نادیده گرفتن این جزئیات، ریسک سوراخ شدگی دال در محل ستون را بالا می برد ، اتفاقی که در دال های تخت فاقد تیر میانی، حساسیت بیشتری هم دارد.

در پروژه هایی که این خطا پس از اجرا تشخیص داده می شود، اصلاح آن معمولاً ساده نیست و بسته به شرایط سازه ممکن است به روش هایی مانند ژاکت بتنی، تقویت با FRP یا سایر روش های مقاوم سازی نیاز باشد؛ اقداماتی که نسبت به اجرای صحیح اولیه هزینه و زمان بسیار بیشتری دارند.

تحقیقات منتشرشده در مجلات تخصصی بتن نشان می دهد که ظرفیت برش پانچ در سقف های وافل به دلیل شکل هندسی مقطع، با دال های تخت یکسان نیست؛ به همین دلیل کنترل این ناحیه باید بر اساس ضوابط طراحی مرتبط انجام شود و نباید صرفاً به فرضیات دال تخت اکتفا کرد.

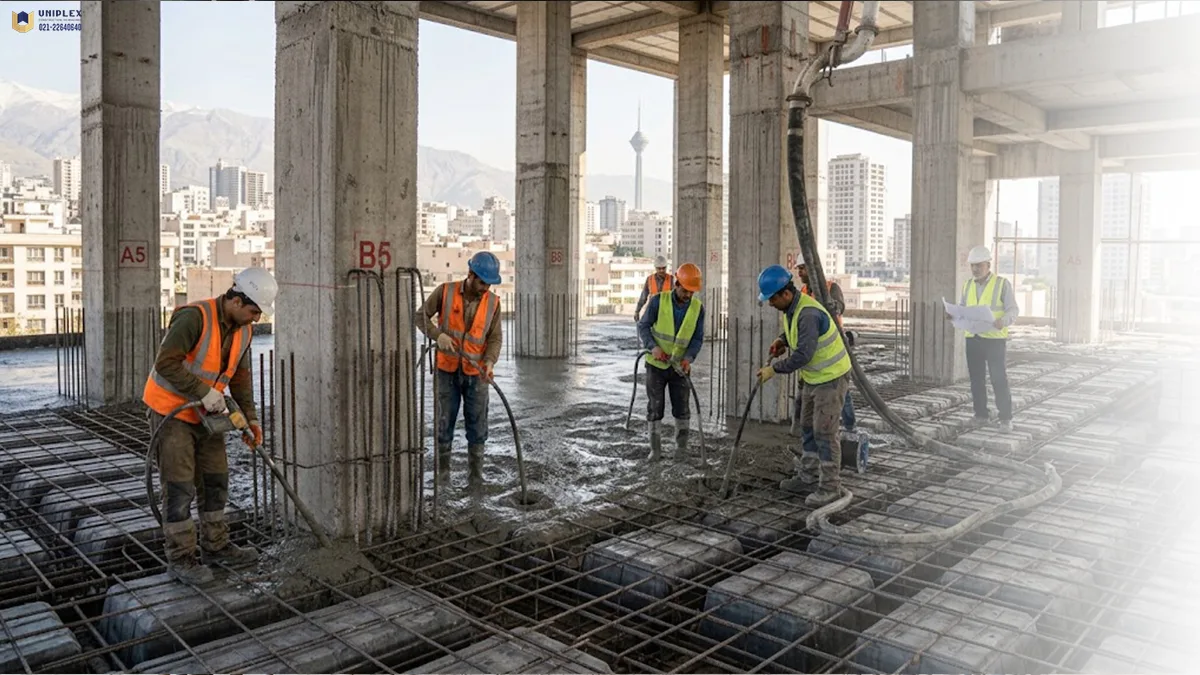

5-اشتباهات بتن ریزی

عدم استفاده صحیح از ویبراتور و ایجاد حباب یا ترک

بتن ریزی سقف وافل باید در یک مرحله انجام شود، نه پراکنده و مقطعی. استفاده از ویبراتور برای لرزاندن بتن، تراکم آن را بالا می برد و از ایجاد حباب هوا و ترک های ریز جلوگیری می کند.

اشتباه رایج این است که برای صرفه جویی در زمان، ویبره زدن ناقص یا بدون دقت انجام می شود ، نتیجه اش حباب های پنهانی است که تا سال ها بعد قابل مشاهده نیستند، اما مقاومت بتن را کاهش می دهند.

افزودن روان کننده بی رویه به بتن

از آنجا که فضای کافی برای ویبره زدن در سقف وافل وجود دارد، افزودن مواد روان کننده معمولاً ضرورتی ندارد. اضافه کردن بی رویه ی آن ها می تواند نسبت آب به سیمان را به هم بزند و مقاومت نهایی بتن را کاهش دهد.

بتن ریزی چندمرحله ای به جای یک مرحله ای

بتن ریزی پراکنده در چند نوبت، درزهای سرد (Cold Joint) ایجاد می کند که نقطه ی ضعف ساختاری سقف محسوب می شود. این اشتباه معمولاً از کمبود نیرو یا برنامه ریزی ضعیف کارگاه ناشی می شود، نه از یک تصمیم فنی آگاهانه.

6-خطاهای خطرناک هنگام دکوفراژ

قالب برداری زودهنگام پیش از سفت شدن کامل بتن

یکی از پرتکرارترین اشتباهاتی که در گفت وگو با پیمانکاران دیده می شود، عجله برای باز کردن قالب و آزادسازی آن برای طبقه بعد است. اما قالب برداری زودهنگام، پیش از رسیدن بتن به مقاومت لازم، می تواند باعث ترک خوردگی قالب هنگام خارج کردن و آسیب به سطح زیرین سقف شود. زمان قالب برداری باید بر اساس مقاومت واقعی بتن، شرایط عمل آوری و نظر مهندس ناظر تعیین شود؛ صرف گذشت چند روز از بتن ریزی معیار کافی برای دکوفراژ نیست.

هزینه این اشتباه چیست؟
اگر بتن پیش از رسیدن به مقاومت کافی تحت بار قرار گیرد، ممکن است سقف نیاز به مقاوم سازی، ترمیم سطح بتن یا حتی اجرای مجدد بخشی از سازه پیدا کند. در چنین شرایطی، هزینه اصلاح می تواند چندین برابر بیشتر از رعایت چند روز تأخیر در قالب برداری باشد.

بی توجهی به خیز منفی و ریسک شکم دادن سقف

این مهم ترین اشتباهی است که در بلندمدت خودش را نشان می دهد، نه در روز اجرا.محدود کردن تغییرشکل بلندمدت سقف، یکی از الزامات مقررات طراحی سازه است و به همین دلیل اعمال خیز منفی در زمان اجرا برای دهانه های بزرگ اهمیت ویژه ای دارد.

چرا سقف وافل شکم می دهد؟

علت اصلی شکم دادن سقف وافل، عدم اعمال «خیز منفی» کافی در زمان اجراست. طبق مبحث نهم مقررات ملی ساختمان، برای تیرها و دال های دهانه بزرگ باید یک خیز رو به بالا (منفی) در نظر گرفته شود تا تغییر شکل درازمدت ناشی از بار مرده را جبران کند.

اگر این خیز منفی رعایت نشود یا میزان L/200 تا L/240 که معمولاً به عنوان مرجع استفاده می شود در نقشه های اجرایی لحاظ نشده باشد، سقف در طول زمان بهره برداری به سمت پایین حرکت می کند و همین حرکت، عامل بصری شکم دادگی و منشأ ترک در دیوارهای زیرین است.

نکته ای که کمتر گفته می شود: شکم دادن فقط به خیز مربوط نیست. رعایت نکردن ضوابط قالب برداری و پایه های اطمینان در همان لحظه ی باز کردن قالب، حتی اگر خیز منفی درست اعمال شده باشد، می تواند مستقل از آن باعث شکم دادگی شود.

شکم دادگی فقط یک ایراد ظاهری نیست. ادامه این تغییرشکل می تواند باعث ترک خوردگی دیوارهای پیرامونی، آسیب به سقف کاذب، گچ کاری، کف سازی و در برخی پروژه ها حتی ایجاد هزینه های قابل توجه برای بازسازی نازک کاری ساختمان شود.

جدول خلاصه مهم ترین اشتباهات اجرای سقف وافل

اگر بخواهیم تمام خطاهای گفته شده را خلاصه کنیم، مهم ترین موارد عبارت اند از:

تجربه واقعی از پروژه ها

در بسیاری از پروژه های مشابه، الگوی مشترکی دیده می شود: بیشترین سوالات و نگرانی های پیمانکاران درباره ی سقف وافل حول همین چند محور تکرار می شود — نگرانی از شکم دادن سقف، ابهام در محل دقیق میلگرد تقویتی، و تردید درباره ی نیاز واقعی به روغن قالب.

یک نمونه ی رایج از این وضعیت این طور است: در پروژه ای که پیمانکار قبلاً فقط با تیرچه بلوک کار کرده، اکیپ اجرایی معمولاً همان زمان بندی قالب برداری تیرچه بلوک را برای وافل هم به کار می برد؛ درحالی که به دلیل تفاوت در توزیع بار، این زمان بندی برای وافل کافی نیست و نتیجه اش قالب های ترک خورده یا سطح ناهموار زیر سقف است.

همچنین در بسیاری از پرسش های تکرارشونده ی پیمانکاران، موضوع «مصرف بتن و رابیتز» و «مقایسه هزینه اجرا با پلی استایرن» بارها مطرح می شود — نشان دهنده ی این که بخش زیادی از اشتباهات اجرایی، ریشه در نبود اطلاعات کافی پیش از شروع پروژه دارد، نه بی دقتی حین کار.

چک لیست کنترل اجرای سقف وافل قبل از بتن ریزی (7 مورد ضروری)

قبل از شروع بتن ریزی سقف وافل، بررسی چند نکته ساده می تواند از بسیاری از خطاهای پرهزینه مانند شکم دادن سقف، ترک خوردگی، کاهش مقاومت سازه و مشکلات قالب برداری جلوگیری کند. این چک لیست برای کنترل نهایی اجرا قبل از ورود بتن به کارگاه تهیه شده است.

کنترل نهایی قبل از اجازه بتن ریزی

قبل از تایید نهایی سقف وافل، مهندس ناظر یا مسئول اجرای پروژه باید موارد زیر را بررسی کند:

☐ نقشه اجرایی سقف با وضعیت واقعی کارگاه مطابقت دارد.
☐ محل ستون ها، بازشوها و دهانه ها مطابق نقشه اجرا شده است.
☐ شمع بندی و قوطی کشی توان تحمل وزن بتن تازه را دارد.
☐ قالب ها سالم، تراز و بدون آسیب هستند.
☐ خیز منفی طبق نقشه یا دستور مهندس محاسب اعمال شده است.
☐ میلگردهای اصلی و تقویتی در محل صحیح قرار گرفته اند.
☐ کاور میلگردها با اسپیسر مناسب تامین شده است.
☐ تجهیزات بتن ریزی و ویبره آماده هستند.
☐ مسیر خروج و قالب برداری بعد از گیرش بتن برنامه ریزی شده است.

یک نکته مهم در اجرای سقف وافل

بسیاری از مشکلاتی که بعد از اجرای سقف مشاهده می شوند، در واقع قبل از بتن ریزی قابل پیشگیری هستند. کنترل دقیق همین چند مرحله، هزینه اصلاحات بعدی را به شکل قابل توجهی کاهش می دهد؛ زیرا بعد از گیرش بتن، اصلاح خطاهای مربوط به آرماتوربندی، زیرسازی یا خیز سقف بسیار دشوارتر و پرهزینه تر خواهد بود.

آیا سقف وافل برای هر پروژه ای مناسب است؟

چگونه انتخاب قالب درست، اشتباهات اجرای سقف وافل را کاهش می دهد؟

با وجود تمام مزایایی که سقف وافل دارد، این سیستم برای همه پروژه ها با شرایط یکسان مناسب نیست. انتخاب این نوع سقف باید بر اساس عواملی مانند دهانه سازه، بارگذاری، نوع کاربری ساختمان، شرایط اجرایی و کیفیت تجهیزات مورد استفاده انجام شود.

در پروژه هایی که هدف کاهش وزن سقف، ایجاد دهانه های بزرگ تر، حذف ستون های میانی یا ایجاد نمای معماری خاص است، سقف وافل می تواند گزینه مناسبی باشد. اما یکی از عوامل تعیین کننده در موفقیت اجرای این سیستم، انتخاب قالب مناسب است.

بخشی از مشکلاتی که در اجرای سقف وافل مشاهده می شود، نه به ذات این سیستم، بلکه به کیفیت و طراحی قالب مصرفی مربوط است. استفاده از قالب های نامناسب می تواند باعث افزایش زمان اجرا، دشواری قالب برداری، نیاز به اصلاحات کارگاهی و افزایش هزینه های جانبی شود.

برای مثال، قالب های پلیمری با سطح صیقلی طراحی شده اند که در بسیاری از شرایط نیاز به روغن قالب را کاهش می دهند و مشکل چسبندگی بتن به قالب را کمتر می کنند. همچنین استفاده از قالب های غیرماندگار به جای بلوک های یونولیتی، مشکلاتی مانند شکنندگی، پرت مصالح و خطرات مرتبط با پلی استایرن را حذف می کند.

در این میان، قالب های یونیپلکس با هدف ساده تر کردن فرآیند اجرای سقف وافل طراحی شده اند. سطح صاف و مقاوم این قالب ها باعث می شود قالب برداری سریع تر انجام شود و مشکلاتی مانند آسیب قالب هنگام خروج یا افزایش زمان آماده سازی کاهش پیدا کند.

با این حال، انتخاب قالب باکیفیت به معنای حذف کامل نیاز به اجرای اصول مهندسی نیست. رعایت مواردی مانند طراحی صحیح سازه، اجرای آرماتوربندی، کنترل خیز منفی و بتن ریزی اصولی همچنان ضروری است. قالب مناسب تنها بخشی از ریسک های اجرایی را از ابتدا کاهش می دهد و باعث می شود اجرای سقف با کنترل و اطمینان بیشتری انجام شود.

نکات مهم و جمع بندی

• بیشتر اشتباهات اجرای وافل، از انتقال بی فکر تجربه ی تیرچه بلوک به این سیستم ناشی می شود.
• خیز منفی و آرماتوربندی محدوده برش پانچ، دو نقطه ای هستند که کمترین توجه و بیشترین ریسک را دارند.
• قالب برداری زودهنگام، رایج ترین اشتباهی است که از عجله برای رسیدن به طبقه بعد سرچشمه می گیرد.
• کیفیت قالب مصرفی، بخشی از ریسک ها (نه همه ی آن ها) را از اساس حذف می کند.

سوالات متداول

فاصله ستون در سقف وافل چقدر باید باشد؟ در حالت معمول بین ۸ تا ۱۷ متر، بسته به محاسبات سازه، نوع بار و ضخامت سقف. این عدد ثابت نیست و باید توسط مهندس محاسب برای هر پروژه تعیین شود.

آیا قالب وافل حتماً نیاز به روغن قالب دارد؟ خیر. قالب های با سطح صیقلی معمولاً نیازی ندارند. فقط در قالب های خشن یا مستهلک، مقدار کمی روغن قالب به خروج راحت تر و افزایش عمر قالب کمک می کند.

علت اصلی شکم دادن سقف وافل چیست؟ عدم اعمال خیز منفی کافی طبق آیین نامه، همراه با بی توجهی به ضوابط قالب برداری و پایه های اطمینان. این دو عامل معمولاً هم زمان در کنار هم اثر می گذارند.

چند بار می توان از قالب وافل استفاده مجدد کرد؟ قالب های پلاستیکی و پلی پروپیلنی معمولاً بین ۳۰ تا ۶۰ بار قابل استفاده مجدد هستند، مشروط بر نگهداری صحیح و نبود ترک یا شکستگی در بدنه قالب.

تفاوت اشتباهات اجرایی وافل یک طرفه و دوطرفه چیست؟ در وافل یک طرفه، خطای آرماتوربندی معمولاً محدود به یک جهت می ماند؛ در دوطرفه، به دلیل توزیع بار در دو جهت، همان خطا اثر گسترده تری روی کل سقف می گذارد.

نتیجه گیری نهایی

اجرای سقف وافل، سیستمی است که تفاوت بین «اجرای درست» و «اجرای عجولانه»، در ماه های اول قابل مشاهده نیست، اما در سال های بعد، خودش را به شکل ترک، شکم دادگی یا هزینه های ترمیم نشان می دهد. بیشتر اشتباهاتی که بررسی شد، نه از کمبود دانش فنی، بلکه از عجله و انتقال عادت های سیستم های دیگر به وافل ناشی می شوند. توجه به همان چند نقطه ی حساس خیز منفی، آرماتوربندی برش پانچ، و زمان بندی درست قالب برداری بخش عمده ی این ریسک ها را از بین می برد.

اگر قبل از اجرای سقف وافل فقط همین 6 مورد را بررسی کنید، احتمال بروز پرهزینه ترین خطاهای اجرایی به حداقل می رسد. توصیه می شود پیش از بتن ریزی، یک چک لیست کنترل نهایی تهیه و توسط ناظر یا مهندس اجرا تأیید شود؛ زیرا اصلاح اشتباهات در این مرحله بسیار کم هزینه تر از تعمیر سازه پس از اجرا خواهد بود.
